Ремкомплект шкворневого узла с адаптером для редукторного и Тимкен мостов "Ваксойл"
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
На этой странице можно купить Ремкомплект шкворневого узла с адаптером для редукторного и Тимкен мостов "Ваксойл".
На нашем сайте вы можете приобрести всё для вашего внедорожника, начиная с обычных кронштейнов и прокладок, заканчивая дефицитными запчастями. Покупайте только лучшие запчасти у нас, вы действительно покупаете лучшее.
Назначение:

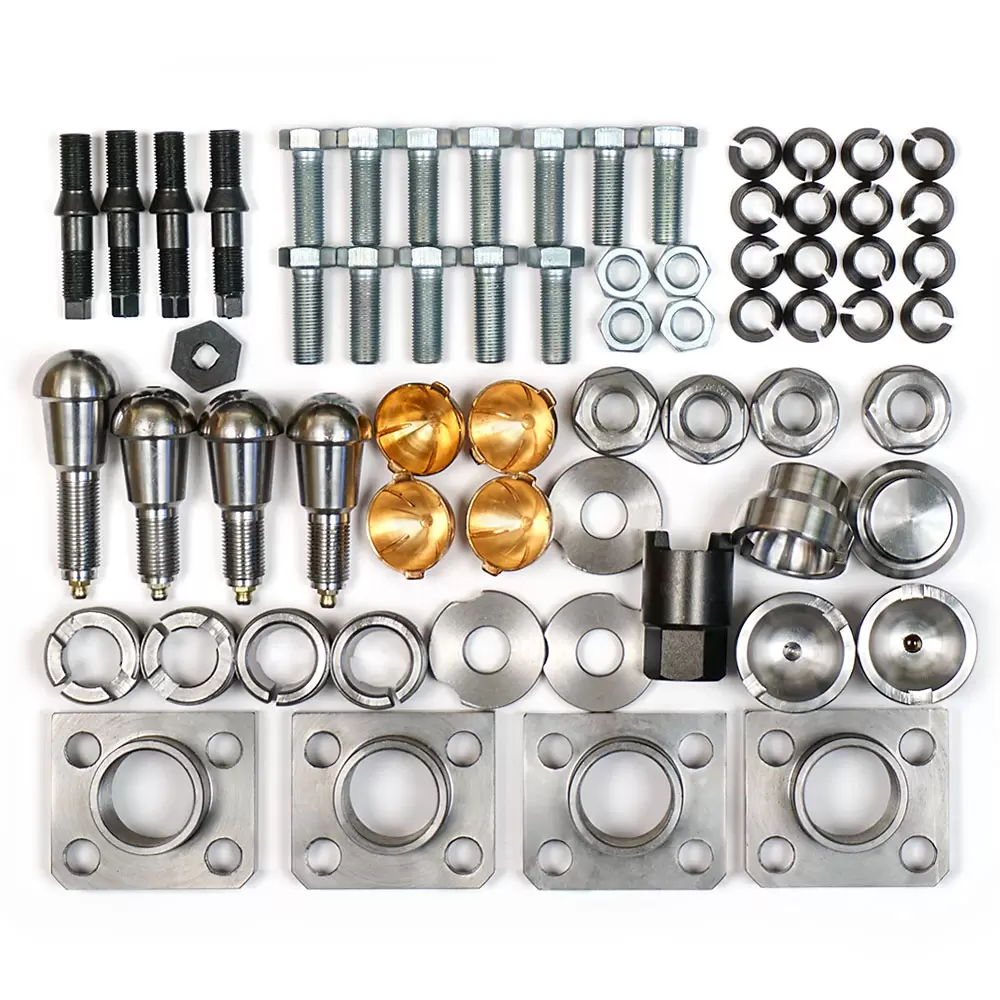

- Ремкомплект шкворневого узла с адаптером для редукторного и Тимкен мостов

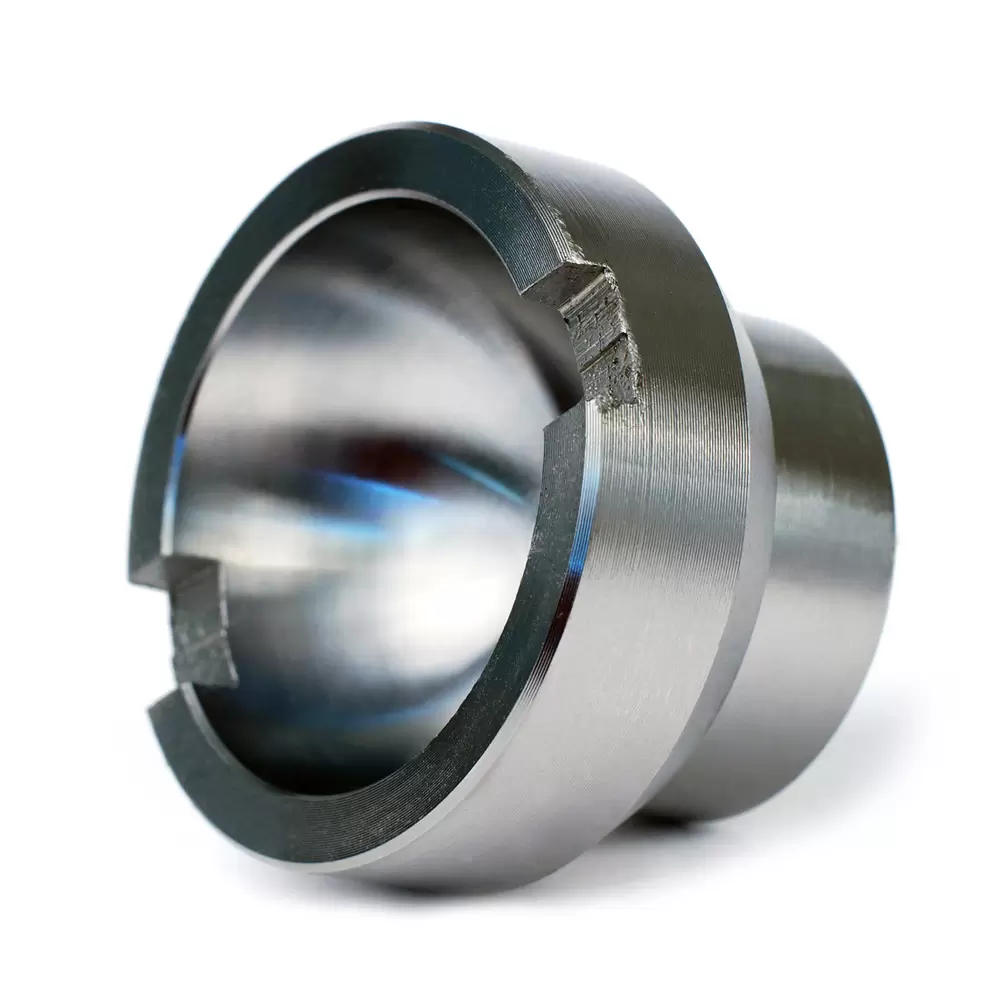

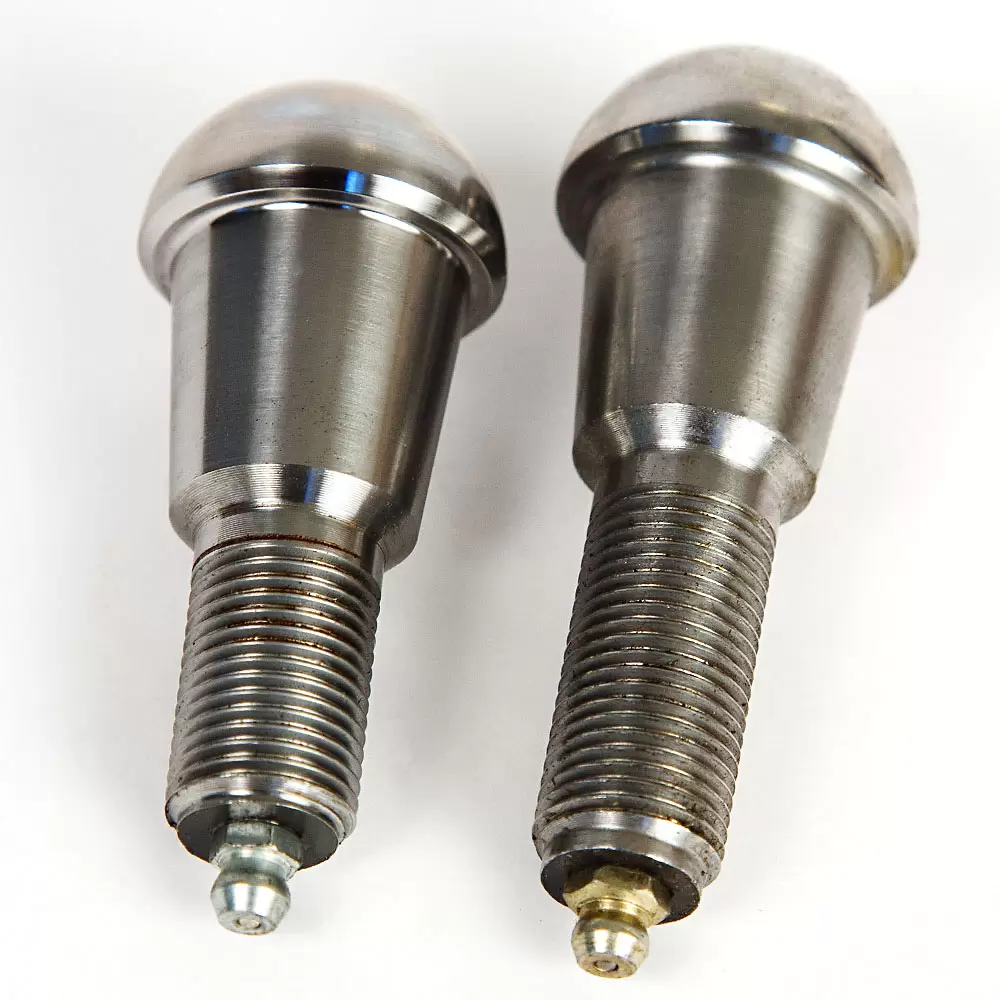

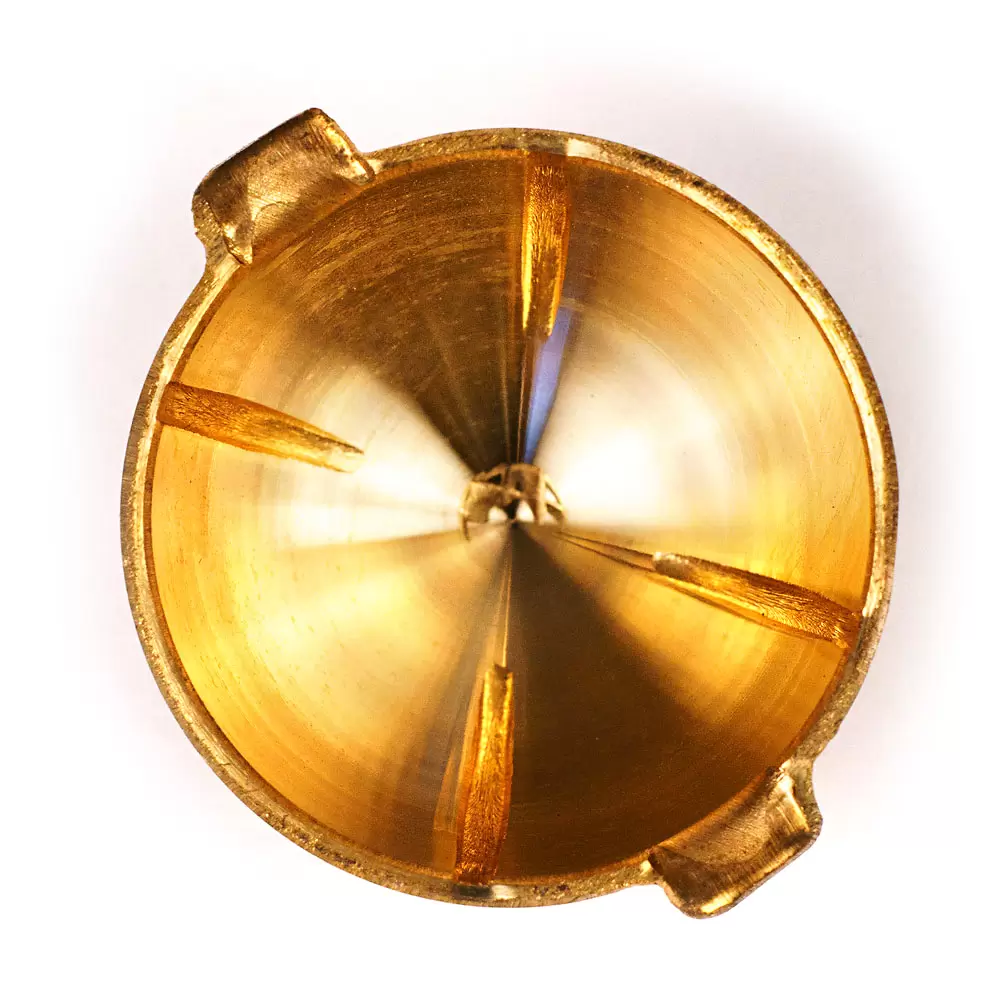

- Данный ремонтный комплект позволяет использовать преимущества шкворневых узлов с полусферическими шкворнями и бронзовыми вкладышами на гражданских (Тимкен) предыдущей конструкции и редукторных УАЗовских мостах.Наиболее сложным этапом модернизации шкворневого узла с использованием адаптера являются токарно-сварочные работы, связанные с установкой опор шкворней взамен опорных колец на шаровой опоре поворотного кулака. Потребуется на токарном станке срезать штатное опорное кольцо, расточить колодец шкворня до диаметра 37 мм и глубину 7 мм. После расточки колодцев по фактическим размерам посадочных диаметров растачиваем опоры шкворней с таким расчетом, чтобы иметь гарантированный натяг при запрессовке. Запрессованную опору привариваем с помощью сварочного полуавтомата.Дальнейшая сборка кулака аналогична сборке поворотных кулаков мостов Спайсер и не потребует от установщика никаких дополнительных инструментов и приспособлений. Будет достаточно обычного набора слесарного инструмента из ЗиПа автомобиля.
Наши Преимущества:
- Продукция идёт напрямую от производителей, поэтому цена всегда ниже чем у остальных.
- Все комплектующие всегда в наличии на складе, поэтому отправка заказа происходит в кратчайшие сроки.
- Отправку и доставку заказов осуществляем по всей России и СНГ.
- Вся продукция идёт от проверенных производителей, что гарантирует отличное качество и надежность.
- Вам остаётся только сделать выбор и заказать. У нас существуют удобные способы оплаты, как наличный расчёт, так и безналичный. Так же мы всегда можем помочь в подборе запчастей для вашего автомобиля.
Просто добавьте товар в корзину, заполните анкету и наши Менеджеры свяжутся с Вами !
