Дисковые тормоза на УАЗ 3163 Патриот с 2013 (задний мост, с электронной РК)
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
При торможении появляется давно забытая курсовая устойчивость. Эффективность торможения увеличилась на 30 процентов. Усилия торможения ощутимо перераспределились на задние колеса, что ощущается только по заметно меньшему нагреву передних тормозных дисков. Педаль тормоза - более информативна. Удобно контролировать износ колодок и несравнимо удобнее их менять. А на бездорожье вообще красота, покатался по лужам и все промыто. Сократился тормозной путь. Комплект дисковых тормозов на УАЗ - устраняет неудобства, отнимающие так много времени, средств и сил. Кроме того, такая система делает процесс торможения намного лучше, а вождение – безопаснее.
Применяемость
- Задние дисковые тормоза с тросовым приводом на заднюю ось устанавливаются на задний мост УАЗ 3163 Патриот (Patriot), УАЗ 23632 Пикап (Pickup) с электронной РК после 2013 года под ручник. Задний мост УАЗ 3163 Патриот (Patriot), УАЗ 23632 Пикап (Pickup) с АКПП.
- Также данный комплект задних дисковых тормозов с тросовым приводом на заднюю ось можно установить на УАЗ З1519 Хантер, УАЗ 452 Буханка с мостами Спайсер, Тимкен, Гибрид, УАЗ Патриот до 2013 года выпуска с ручником на раздатке при условии переноса ручника с РК на задний мост с помощью Установочного комплекта привода стояночного тормоза УАЗ Патриот до 2013 года.
Назначение
Замена тормозной системы барабанного типа на дисковую тормозную систему с тросовым приводом с переносом стояночного тормоза с РК на задний мост (ось).
Характеристики
- Габаритные размеры в упаковке, м: 0.51х0.42х0.225;
- Вес, кг: 28.52;
- Объем, м3: 0.047.

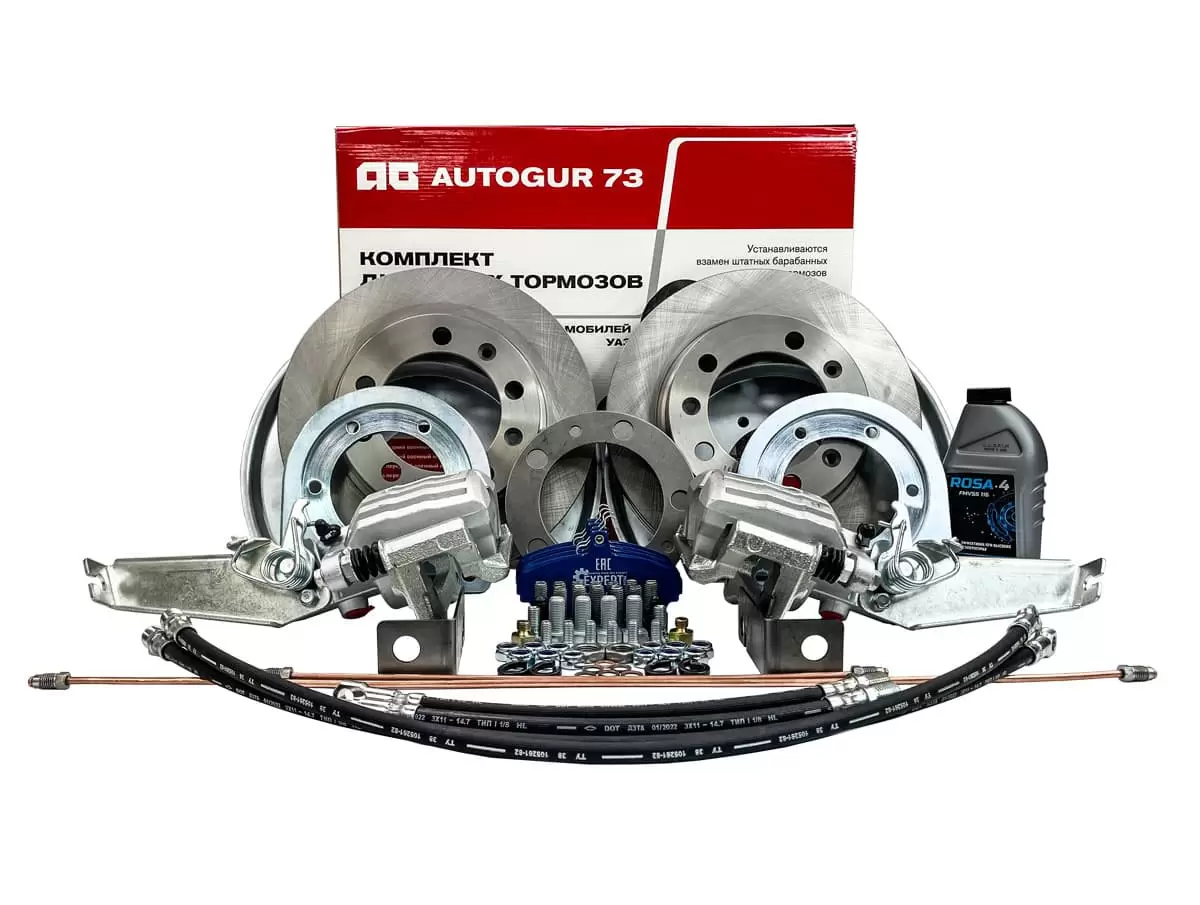

Состав комплекта
- Диск тормозной УАЗ 3160 - 2 шт.;
- Оригинальный суппорт левый под ручник в сборе 3163-00-3502011-50 - 1 шт.;
- Оригинальный суппорт правый под ручник в сборе 3163-00-3502010-50 - 1 шт.;

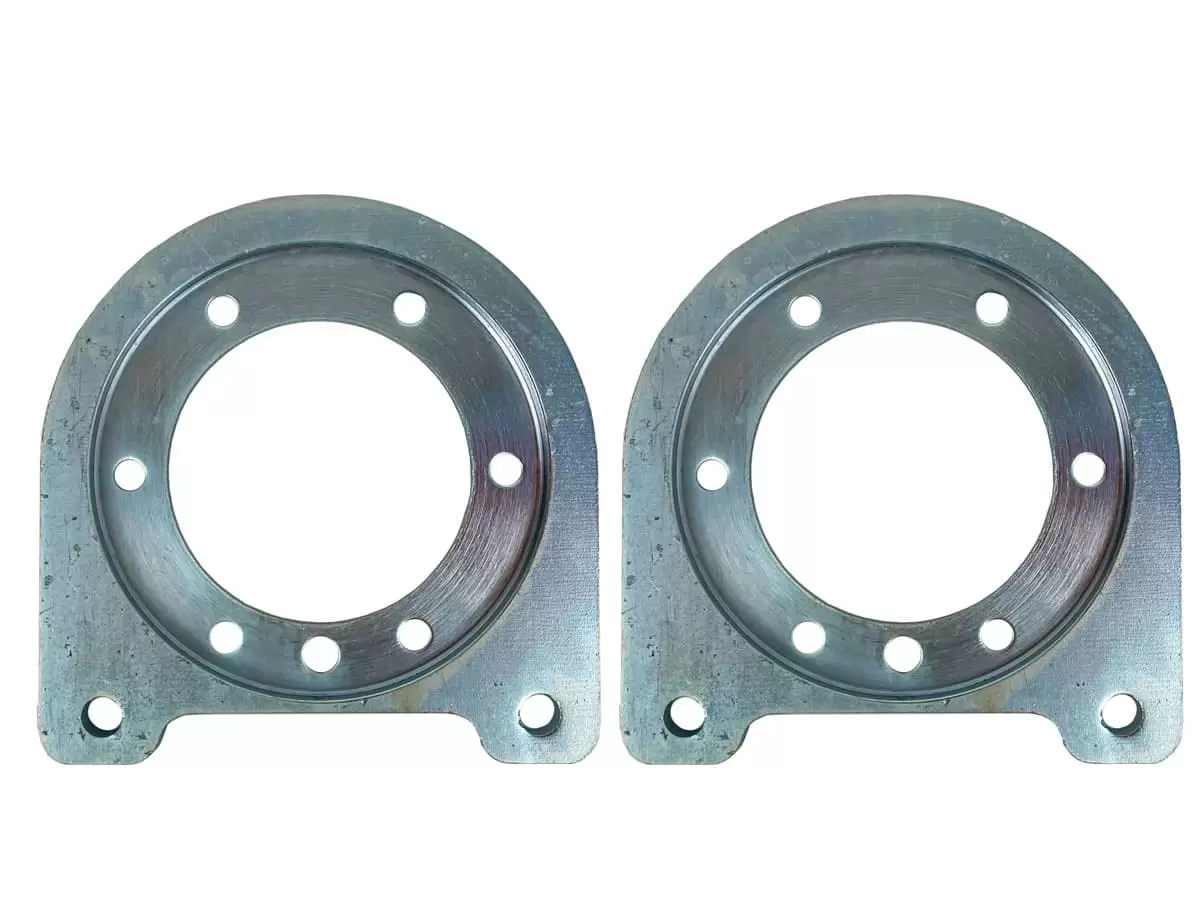

- Кронштейн крепления суппорта ГАЗ (планшайба) - 2 шт.;
- Щиток защитный тормозного диска УАЗ 3160 под АБС - 2 шт.;
- Колодки тормозные - 1 к-т;
- Шланг тормозной - 4 шт.;
- Трубка тормозная - 2 шт.;
- Крепеж - 1 к-т;
- Кронштейн крепления шланга - 2 шт.;
- Шайба регулировочная тормозного диска УАЗ 3160 - 6 шт.;
- Тормозная жидкость - 0.5 л;
- Инструкция по установке - 1 шт.;
- Ящик фанерный - 1 шт.;
- Фирменный пенал - 1 шт.
