Дисковые тормоза УАЗ с перф. дисками (задний мост Тимкен/Спайсер) с суппортом ГАЗ, универс.
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
Дисковые тормоза УАЗ задний мост Тимкен/Спайсер перфор. (универс.)
Внимание:При установке данного комплекта тормозов ,штатные колесные диски R15 не установятся. Установятся или литые диски R15 с нулевым и отрицательным вылетом или диски R16.
Преимущество дисковых тормозов перед барабанными:
- Тормозной путь автомобиля с дисковыми тормозами короче на 20%.Чем выше будет скорость, тем больше разница.
- Продукты износа колодок остаются внутри барабана и попадая на поверхности трения ухудшают сцепление и контакт между поверхностями трения.
- Давление на колодки внутри барабана существенно ниже, чем у дисковых, т.к. слишком сильное давление в цилиндрах может "порвать" барабан.
- Барабанные тормоза сильнее нагреваются, т.к. не обдуваются воздухом. В результате барабан расширяется, расстояние до колодок увеличивается и педаль приходится продавливать сильнее.
- Дисковым тормозам требуется меньше времени для срабатывания механизмов.
- Дисковые тормоза проще и дешевле в обслуживании.
- При использовании задних дисковых тормозов нет необходимости регулярно подтягивать ручник.
- Попадании влаги внутрь барабана в зимнее время.

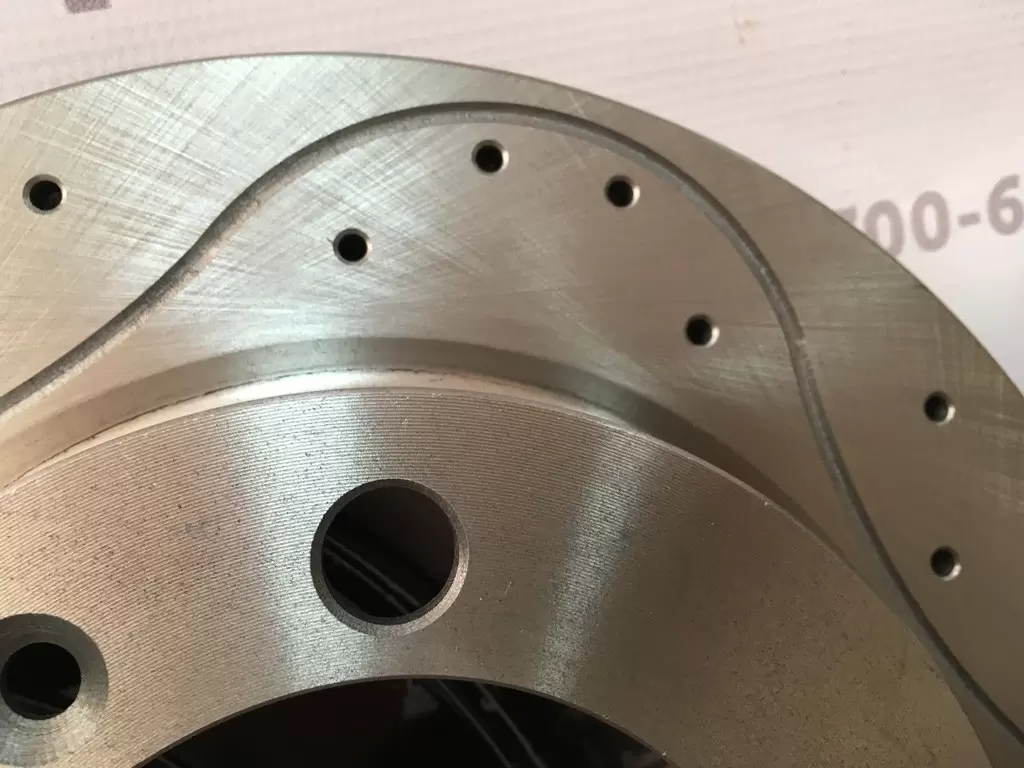

- В случае разрушении колодок внутри барабана возникает большая вероятность вклинивания колес.Преимущества перфорированных тормозных дисков:На 5% легче штатного тормозного диска.Снижается износ колодок на 10%.Перфорация из 28 отверстий способствует удалению "газовой подушки", возникающей при интенсивном торможении.Сокращение тормозного пути на 15%.Отсутствие биения и вибрации, за счет точного центрирования по ступице колеса.Эффективное охлаждение тормозного диска.Эстетичный внешний вид

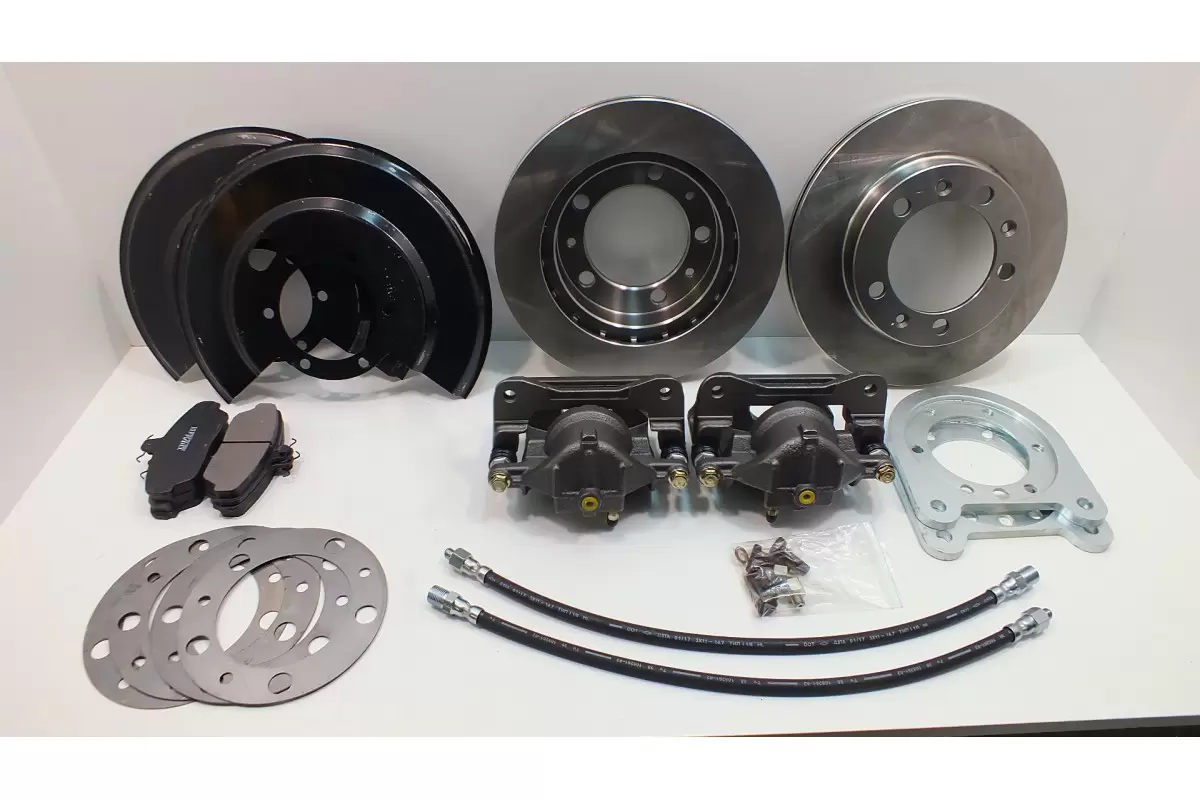

Комплект поставки:

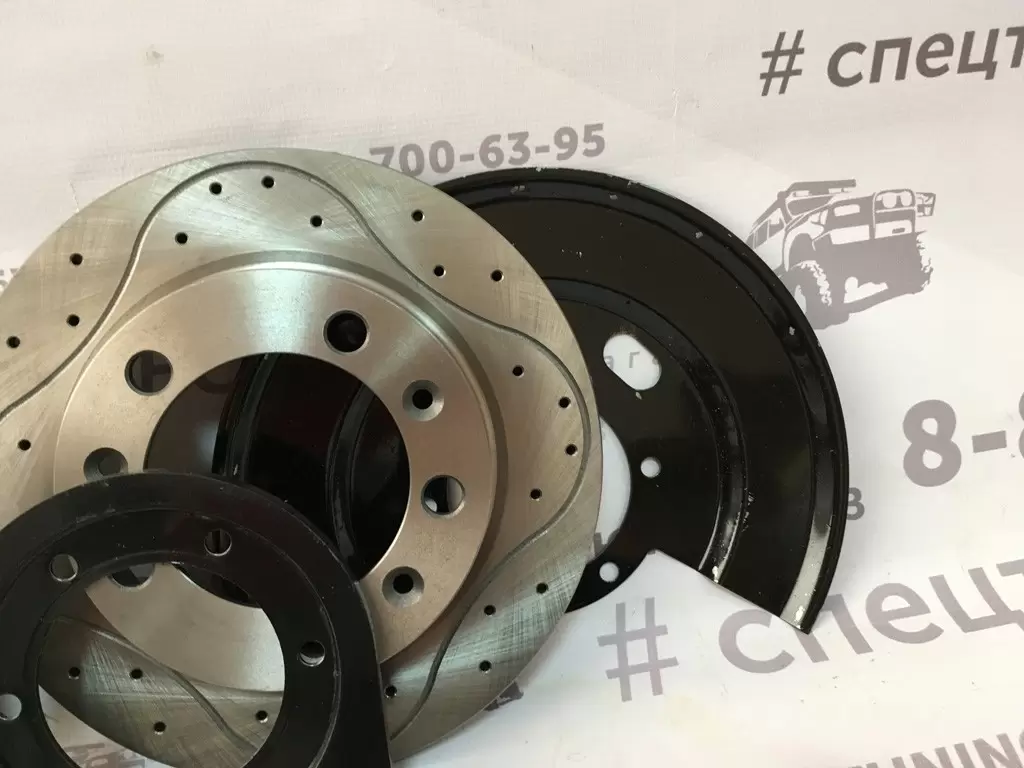

- Диск тормозной УАЗ 3160 перфорированный 2 шт

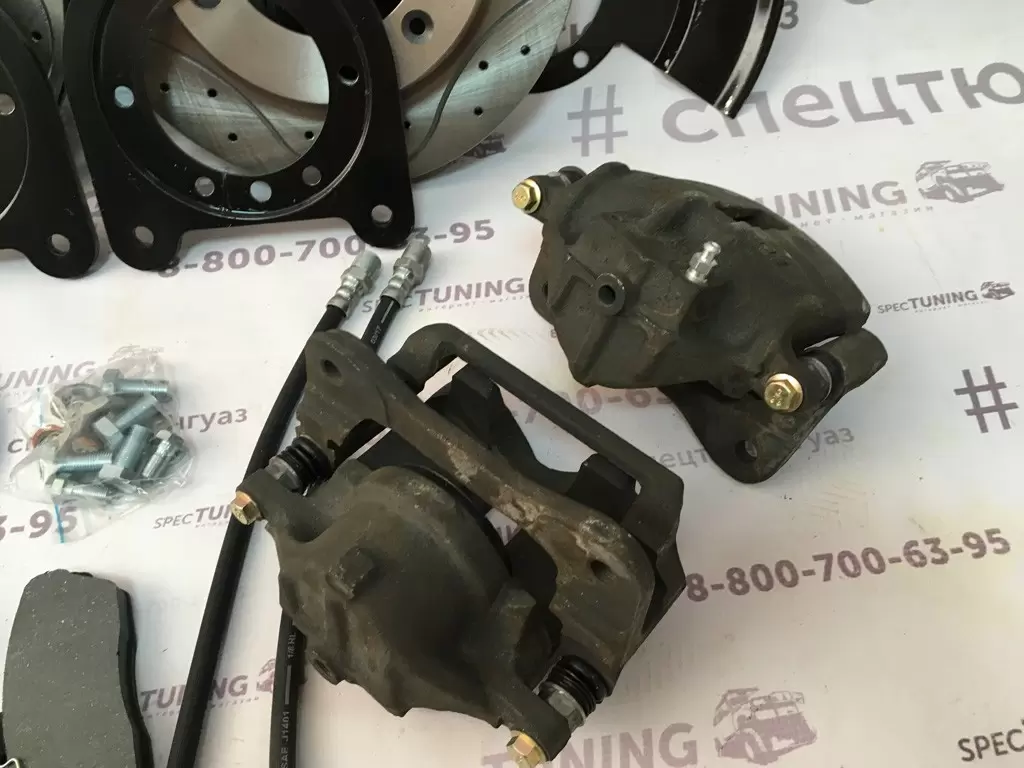

- Суппорт ГАЗель в сборе с колодками 2 шт

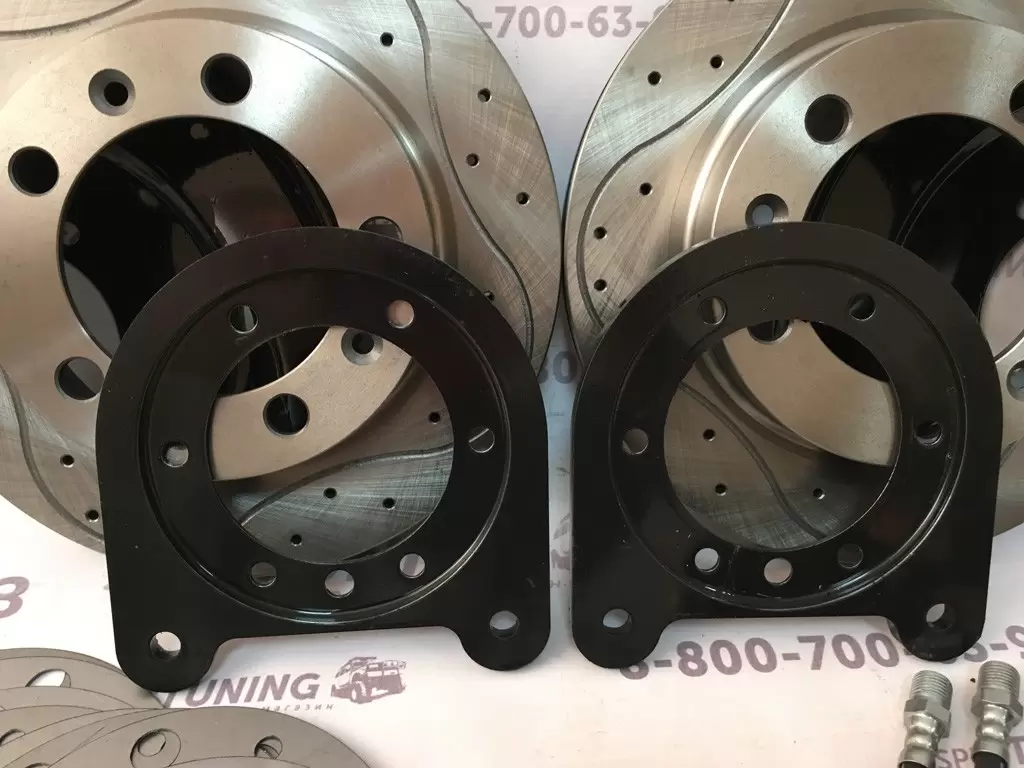

- Кронштейн крепления суппорта ГАЗ (планшайба) 2 шт
- Щиток защитный тормозного диска 3160 2 шт
- Штуцер тормозного шланга 2 шт6. Шайба медная d8 6 шт
- Шайба фиксаторная 2 шт
- Болт М12*25 с мелкой резьбой шаг 1,25 4 шт
- Шланг тормозной задний короткий под супорт ГАЗ 2 шт

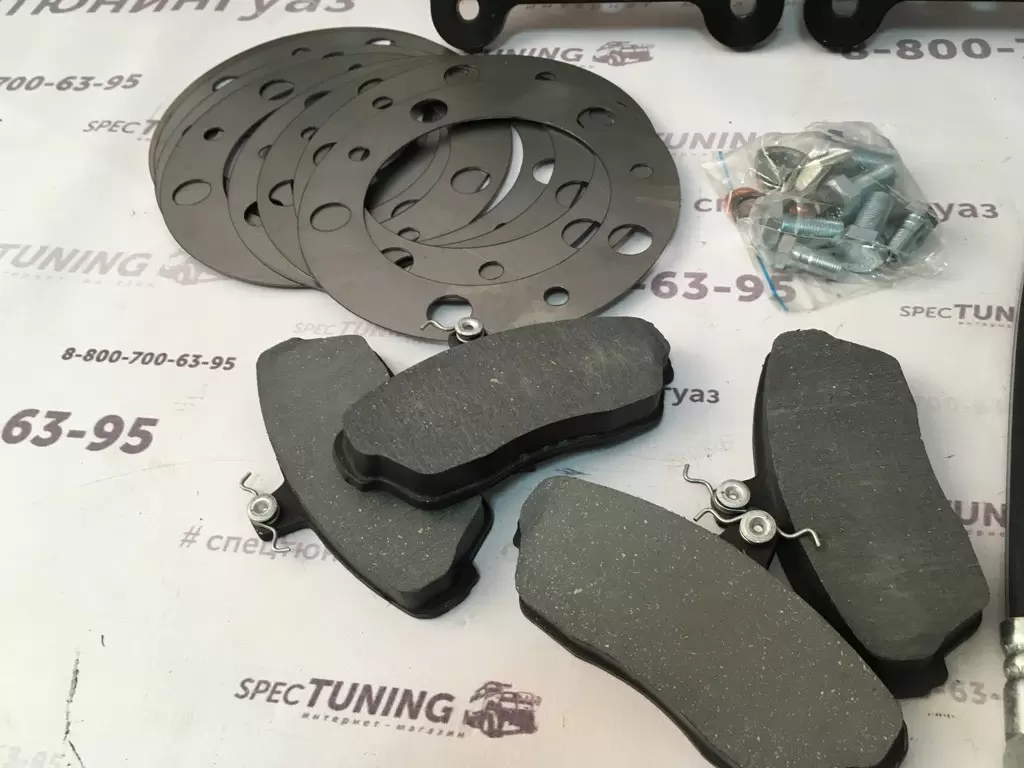

- Шайба регулировочная тормозного диска 3160 8 шт
- Штуцер ГТЦ н/о (переходник со шланга на тормозную трубку) 2 шт
- Гроверная шайба d12 4 шт
- Гайка тормозного шланга 2 шт
- Винт м8*35 для крепления диска тормозного 6 шт
- Кронштейн крепления шланга 2 шт Упаковка : ящик, инструкция прилагается
Установка Инструкция по установке
1. Снять колесо.
2. Отвернуть и снять тормозной барабан.
3. Отвернуть и снять ступицу с подшипниками и сальником.
4. Отвернуть тормозной шланг от места соединения его со штуцером опорного щита.
5. Демонтировать барабанный тормоз вместе с защитным кожухом.
6. Очистить от грязи посадочное место на поворотном кулаке.
7. Установить на мост кронштейн крепления суппорта , а на него щиток защитный ,закрепить все штатными болтами.8. Установить на мост ступицу с подшипниками и сальником.9. Установить тормозной диск на ступицу , закрепить штатными винтами.
10. Установить суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб .Внимание: В виду того , что в данном комплекте используются суппорта «ГАЗ» , а тормозные диски «УАЗ» нужно доработать суппорт как показано на рисунке.
11. Вкрутить тормозной шланг в суппорт надев на штуцер шланга медную шайбу d10
12. Соединить другой конец тормозного шланга со штатным шлангом.Если диаметр резьбы штатного шланга больше внутреннего диаметра резьбы шланга , то следует поставить между ними штуцер м12 с медной шайбой d10 .
13. Прокачать тормозную систему согласно инструкции по эксплуатации автомобиля .
14. Одеть колесо.
