Дисковые тормоза УАЗ с перфорированными дисками (гражданский передний мост) с суппортом ГАЗ
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
Дисковые тормоза УАЗ мост гражданский передний с суппортом ГАЗ и перфорированными дисками.
При установке данного комплекта тормозов, штатные колесные диски R15 не установятся. Установятся литые диски R15 с нулевым и отрицательным вылетом или диски R16.
Преимущество дисковых тормозов перед барабанными
1. Тормозной путь автомобиля с дисковыми тормозами короче на 20%.Чем выше будет скорость, тем больше разница. Продукты износа колодок остаются внутри барабана и попадая на поверхности трения ухудшают сцепление и контакт между поверхностями трения. Давление на колодки внутри барабана существенно ниже, чем у дисковых, т.к. слишком сильное давление в цилиндрах может "порвать" барабан.
2. Барабанные тормоза сильнее нагреваются, т.к. не обдуваются воздухом. В результате барабан расширяется, расстояние до колодок увеличивается и педаль приходится продавливать сильнее.
3. Дисковым тормозам требуется меньше времени для срабатывания механизмов.
4. Дисковые тормоза проще и дешевле в обслуживании.
5. При использовании задних дисковых тормозов нет необходимости регулярно подтягивать ручник.
6. Попадании влаги внутрь барабана в зимнее время.
7. В случае разрушении колодок внутри барабана возникает большая вероятность вклинивания колес.
Преимущества перфорированных тормозных дисков:
- На 5% легче штатного тормозного диска.
- Снижается износ колодок на 10%.
- Перфорация из 28 отверстий способствует удалению "газовой подушки", возникающей при интенсивном торможении.
- Сокращение тормозного пути на 15%.
- Отсутствие биения и вибрации, за счет точного центрирования по ступице колеса.
- Эффективное охлаждение тормозного диска.
- Эстетичный внешний вид

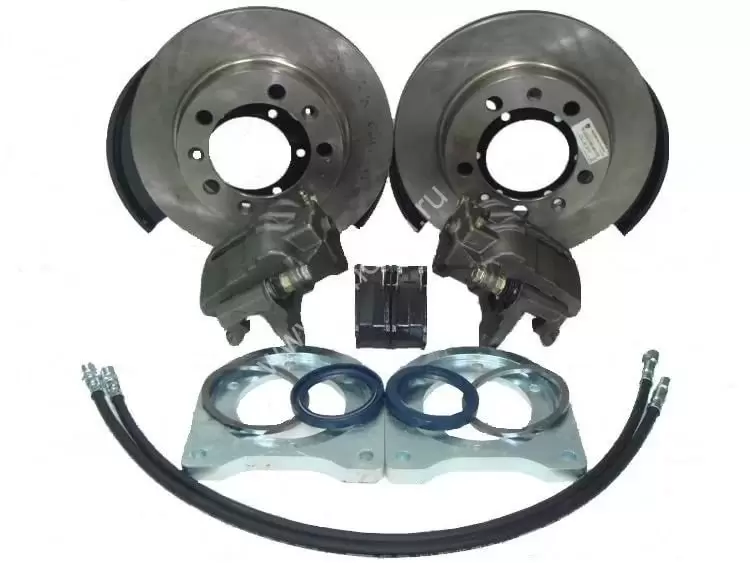

Комплект поставки:

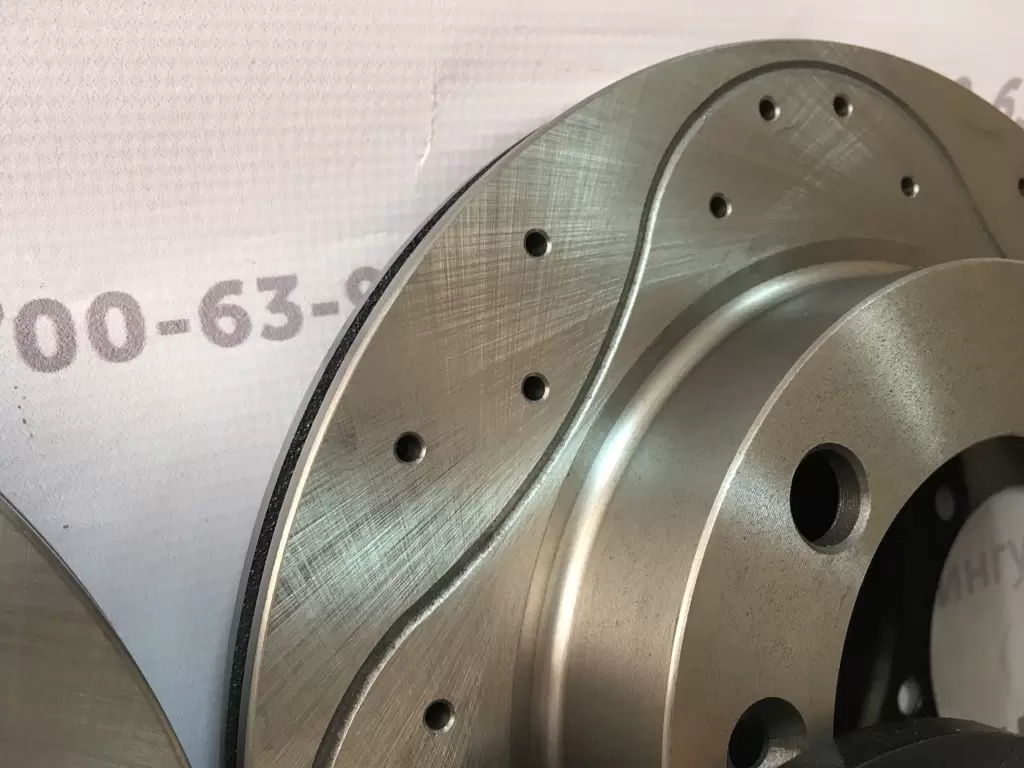

1. Диск тормозной УАЗ 3160 перфорированный 2 шт

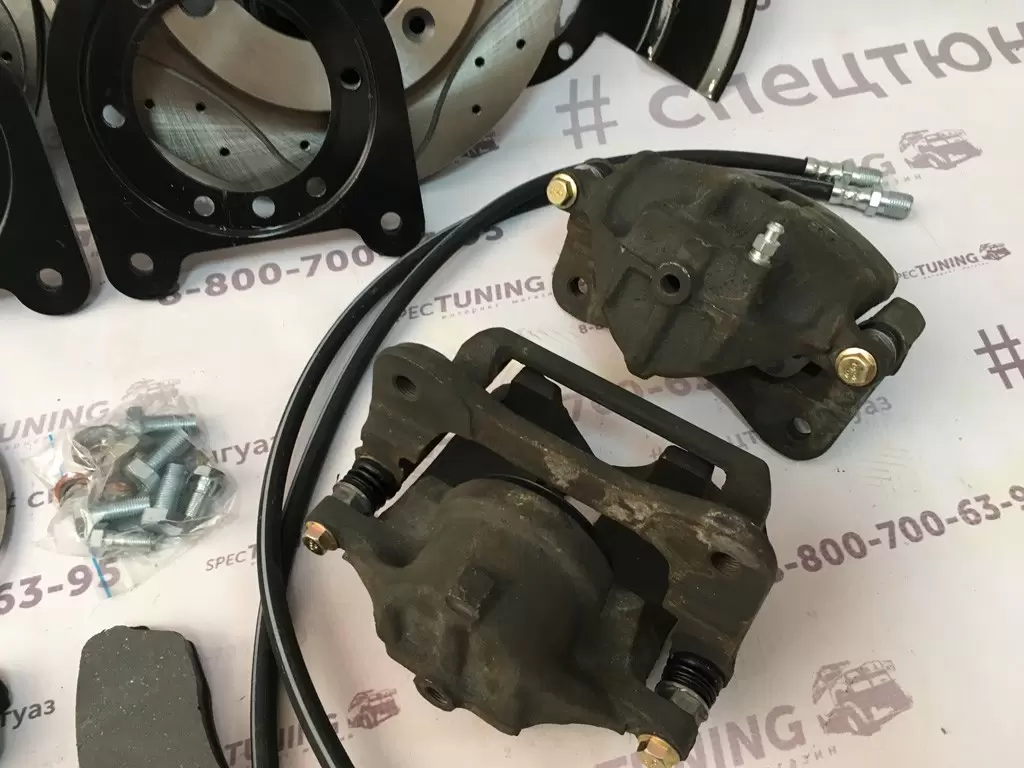

2. Суппорт Газель левый, правый 2 шт

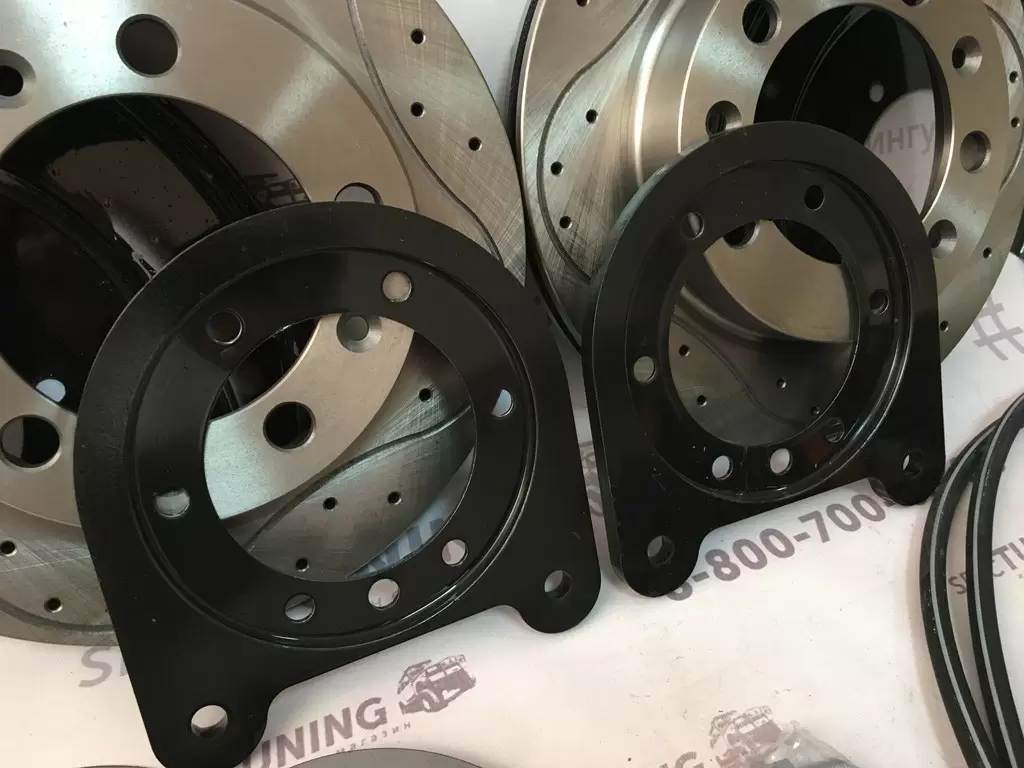

3. Кронштейн крепления суппорта ГАЗ (планшайба) 2 шт

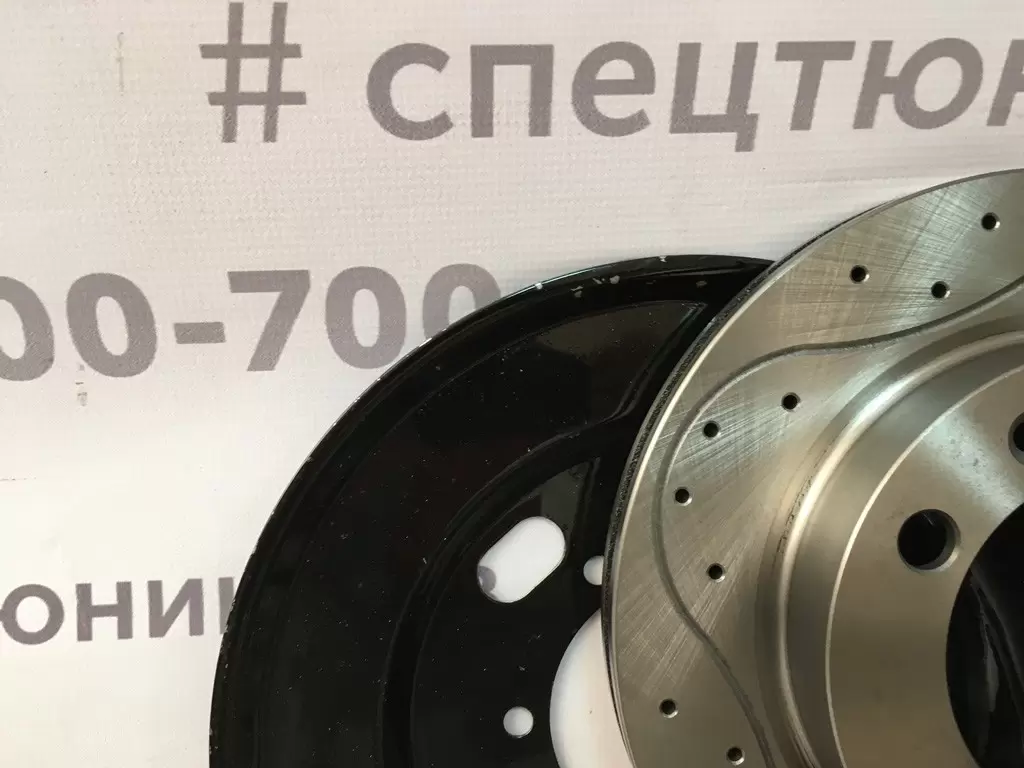

4. Щиток защитный тормозного диска УАЗ 3160 под АБС 2 шт
5. Штуцер тормозного шланга 2 шт
6. Шайба медная d8 6 шт
7. Шайба фиксаторная 2 шт
8. Болт М12*25 с мелкой резьбой шаг 1,25 4 шт
9. Шланг тормозной передний длинный под лифт супорт ГАЗ 2 шт

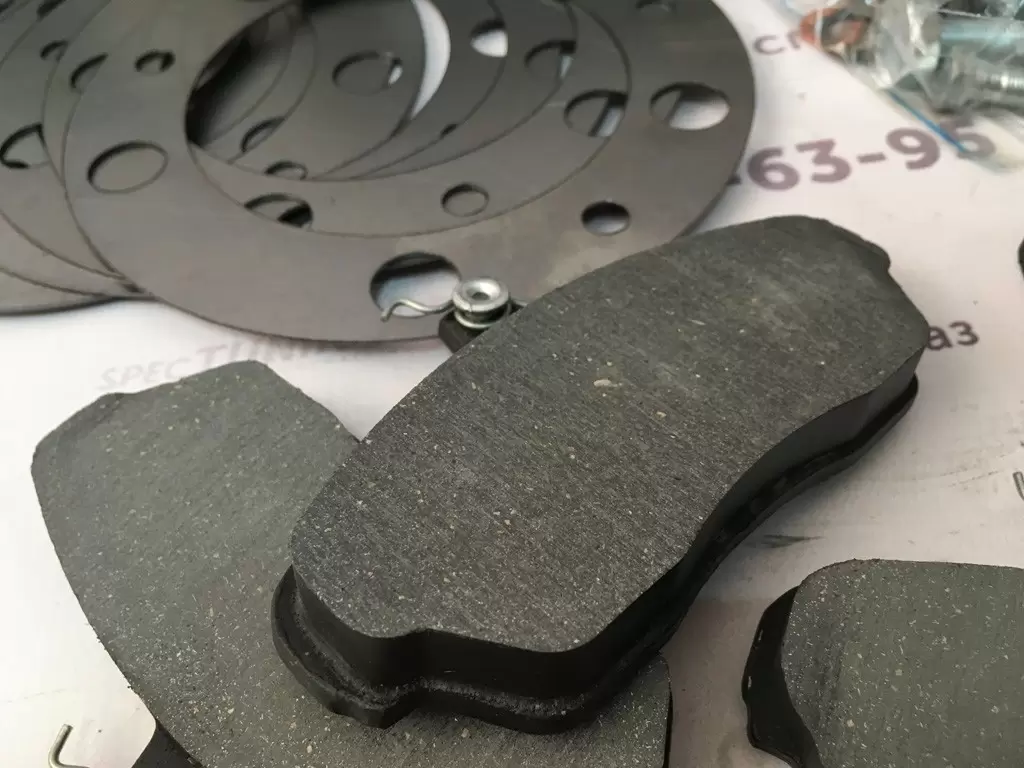

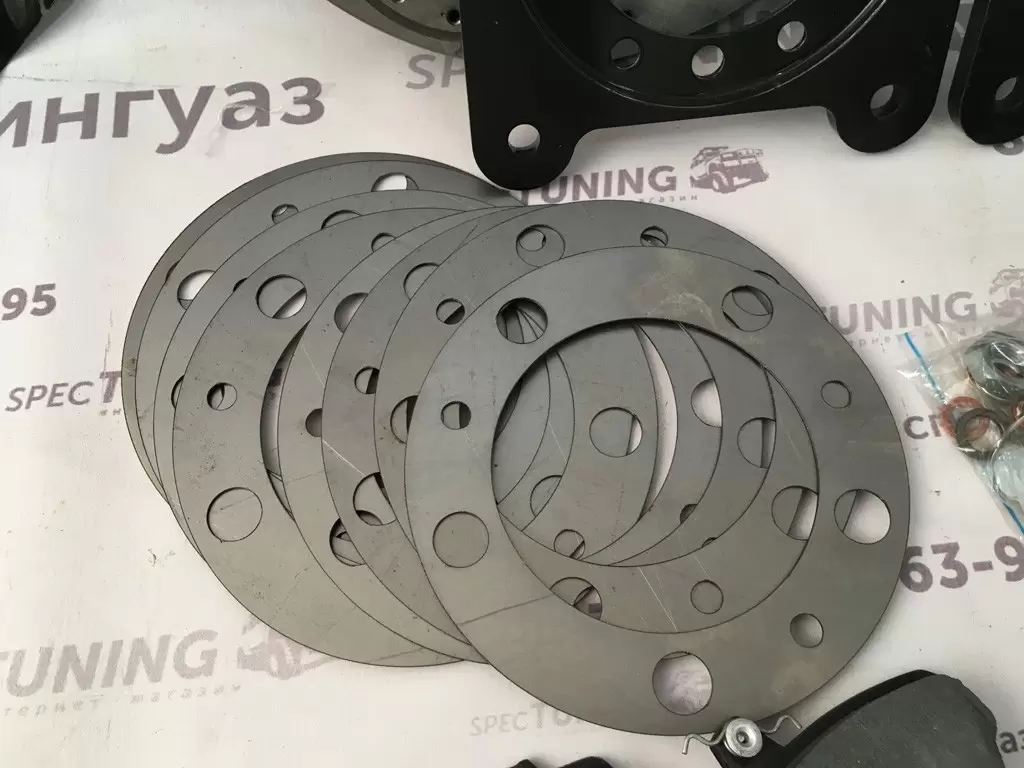

10. Шайба регулировочная диска 8 шт
11. Штуцер ГТЦ н/о (переходник со шланга на тормозную трубку) 2 шт
12. Гроверная шайба d12 4 шт
13. Гайка тормозного шланга 2 шт
14. Винт м8*35 для крепления диска тормозного 6 шт
Установка Инструкция по установке
1. Снять колесо.
2. Отвернуть и снять тормозной барабан.
3. Отвернуть и снять ступицу с подшипниками и сальником.
4. Отвернуть тормозной шланг от места соединения его со штуцером опорного щита.
5. Демонтировать барабанный тормоз вместе с защитным кожухом.
6. Очистить от грязи посадочное место на поворотном кулаке.
7. Установить на мост кронштейн крепления суппорта , а на него щиток защитный ,закрепить все штатными болтами.
8. Установить на мост ступицу с подшипниками и сальником.
9. Установить тормозной диск на ступицу , закрепить штатными винтами.
10. Установить суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб .
Внимание: В виду того, что в данном комплекте используются суппорта «ГАЗ» , а тормозные диски «УАЗ» нужно доработать суппорт как показано на рисунке.
11. Вкрутить тормозной шланг в суппорт надев на штуцер шланга медную шайбу d10
12. Соединить другой конец тормозного шланга со штатным шлангом.
Если диаметр резьбы штатного шланга больше внутреннего диаметра резьбы шланга , то следует поставить между ними штуцер м12 с медной шайбой d10 .
13. Прокачать тормозную систему согласно инструкции по эксплуатации автомобиля .
14. Одеть колесо.
