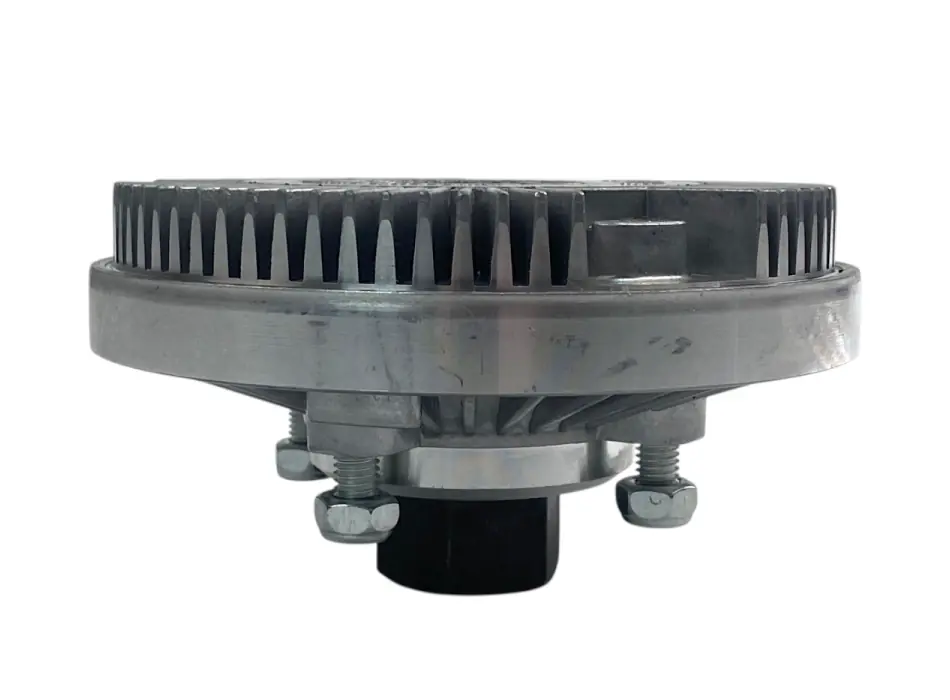

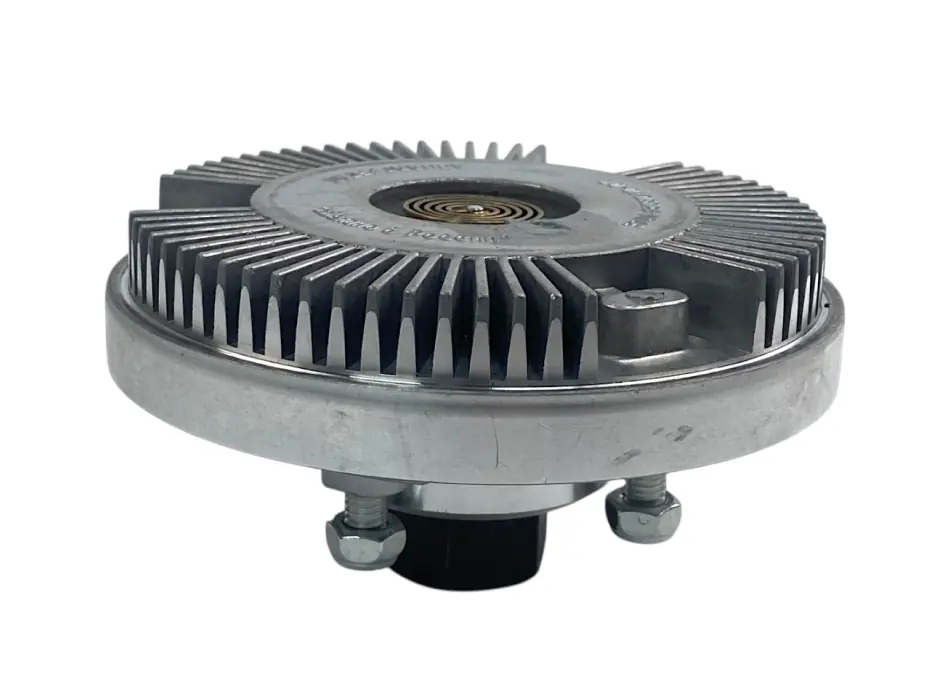

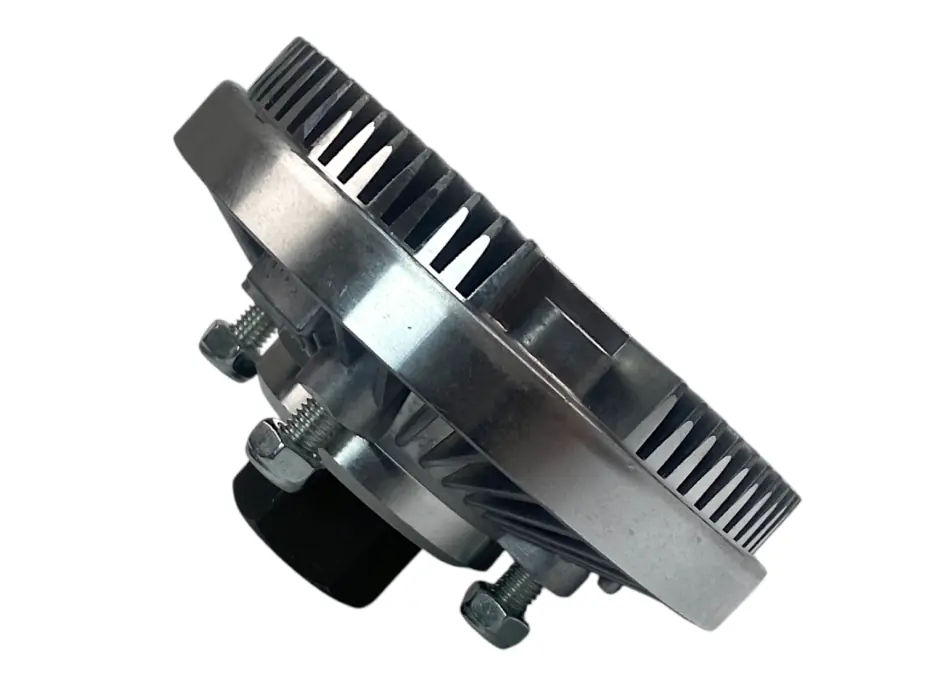

Гидромуфта УАЗ без вентилятора

О товаре

Вязкостная муфта — простое и надежное решение, которое значительно упрощает конструкцию привода вентилятора, позволяя отказаться от многих деталей. Вискомуфта — это один компактный блок, через который крыльчатка вентилятора связана со шкивом водяного насоса, этот блок не требует каких-либо электрических подключений или соединения с управляющими элементами, и работает автономно от других деталей двигателя.

Применяемость

Система охлаждения УАЗ 452 Буханка, 3741, Хантер с малым радиатором и малым диффузором двигатель ЗМЗ 409.

Назначение

Вязкостная (вискомуфта) муфта - неотъемлемая часть системы охлаждения любого современного двигателя.

Гидромуфта выполняет одну функцию — изменение скорости вращения крыльчатки вентилятора охлаждения в зависимости от температуры двигателя. Это достигается тем, что при нагреве муфта увеличивает передачу крутящего момента от помпы на крыльчатку вентилятора, а при охлаждении — уменьшает поток крутящего момент. Причем изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит.

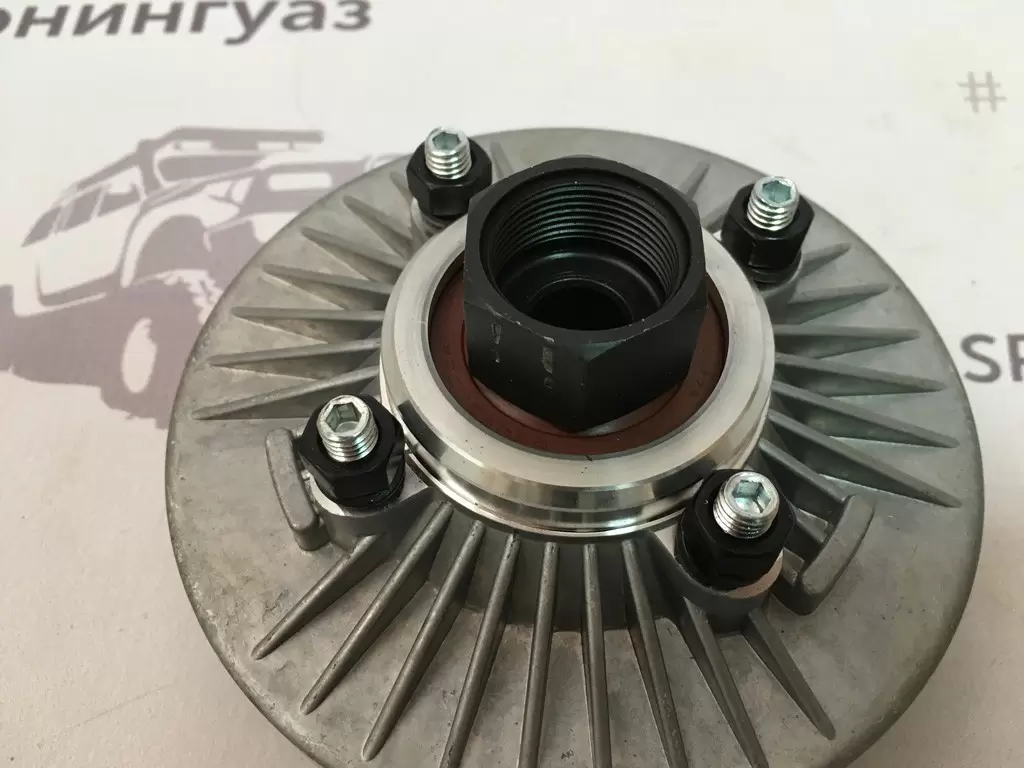

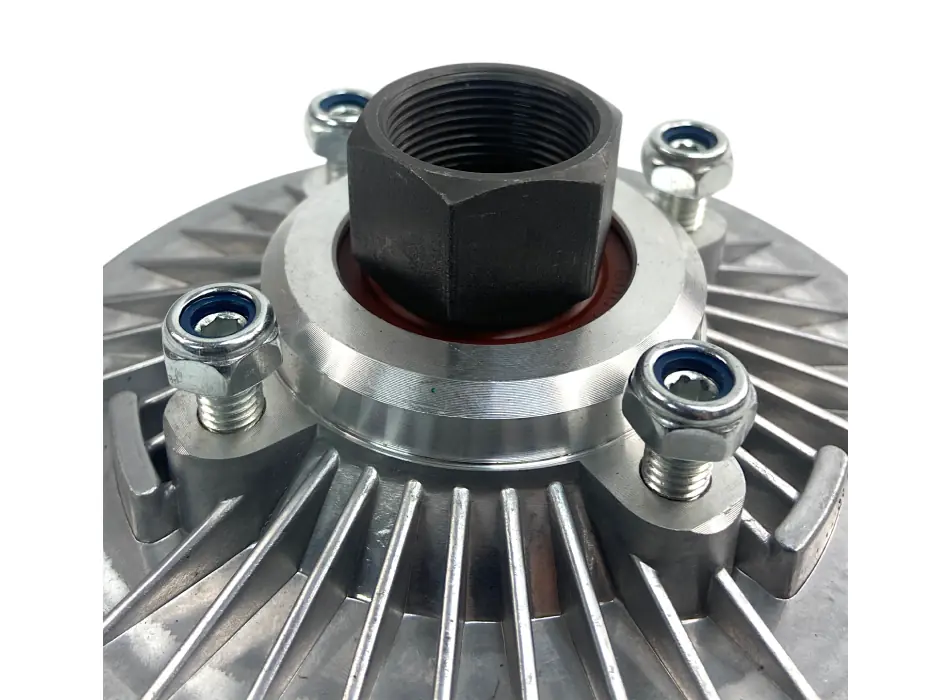

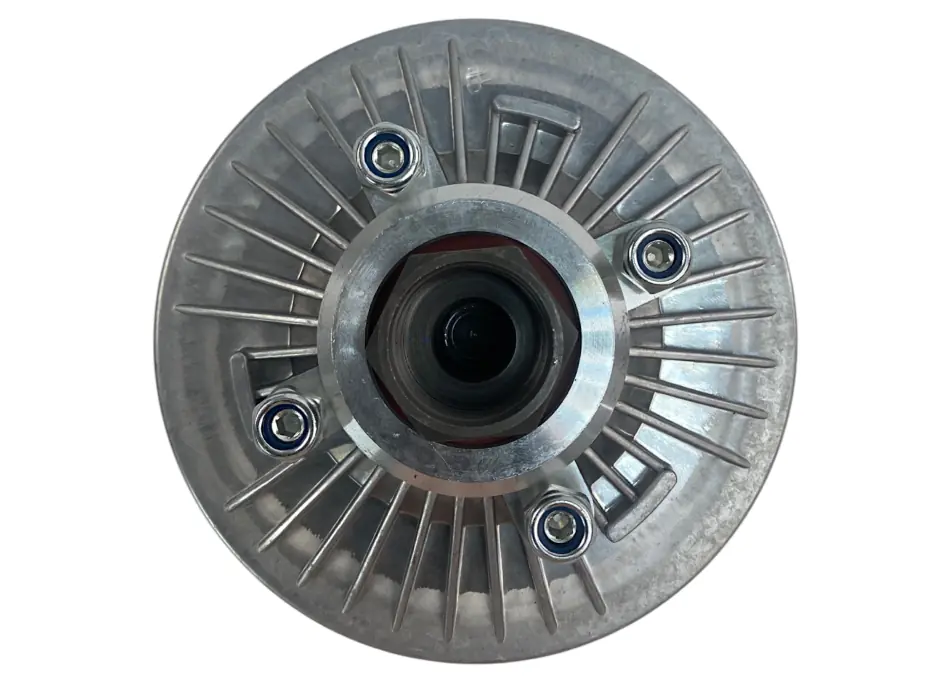

Вязкостная муфта с помощью фланца устанавливается непосредственно на шкив привода водяного насоса, а на корпус муфты крепится крыльчатка вентилятора. Поэтому вискомуфта всегда вращается вместе со шкивом помпы, независимо от текущей температуры двигателя.

Комплектация

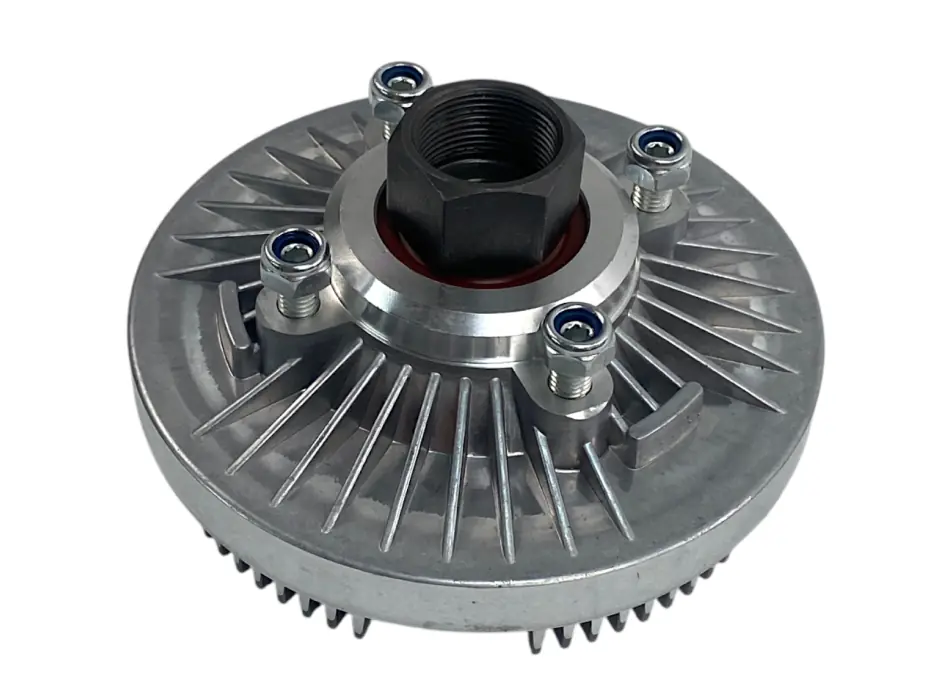

• Муфта вязкостная (гидромуфта) УАЗ 3741, Хантер - 1 шт.;
• Шпилька - 4 шт.;
• Гайка - 4 шт.;
• Гровер - 4 шт.;
• Упаковка - 1 шт.

Преимущества

1. Например, применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи;
2. Также в двигателях с гидромуфтой нет необходимости отключать вентилятор или снимать ремень при преодолении бродов — при заезде в воду вискомуфта охлаждается и отключает вентилятор. Также вентилятор прекращает вращаться за счет возросшего сопротивления среды, но если в случае прямого привода или электрического привода принудительное торможение крыльчатки вентилятора чревато износом ремня и поломками, то для вискомуфты это совершенно не опасно;
3. Наконец, вискомуфта просто упрощает весь привод вентилятора, снижает расход топлива и несколько уменьшает шумность мотора (особенно на холостых оборотах).

Конструкция устройства

Основу муфты составляют две детали: корпус и расположенный внутри него ротор. Установка ротора внутри корпуса производится через подшипники на валу ротора, сам вал переходит во фланец, с помощью которого фискомуфта монтируется на шкиве водяного насоса. Ротор делит внутреннее пространство корпуса на две полости, которые, в свою очередь, специальными пластинами (промежуточными шайбами, они жестко соединены с корпусом) также делятся на две камеры. В итоге внутри муфты образуется четыре полости: две рабочие камеры, расположенные по обе стороны ротора, и два резервуара, расположенные с обратных сторон от пластин.

Принцип работы

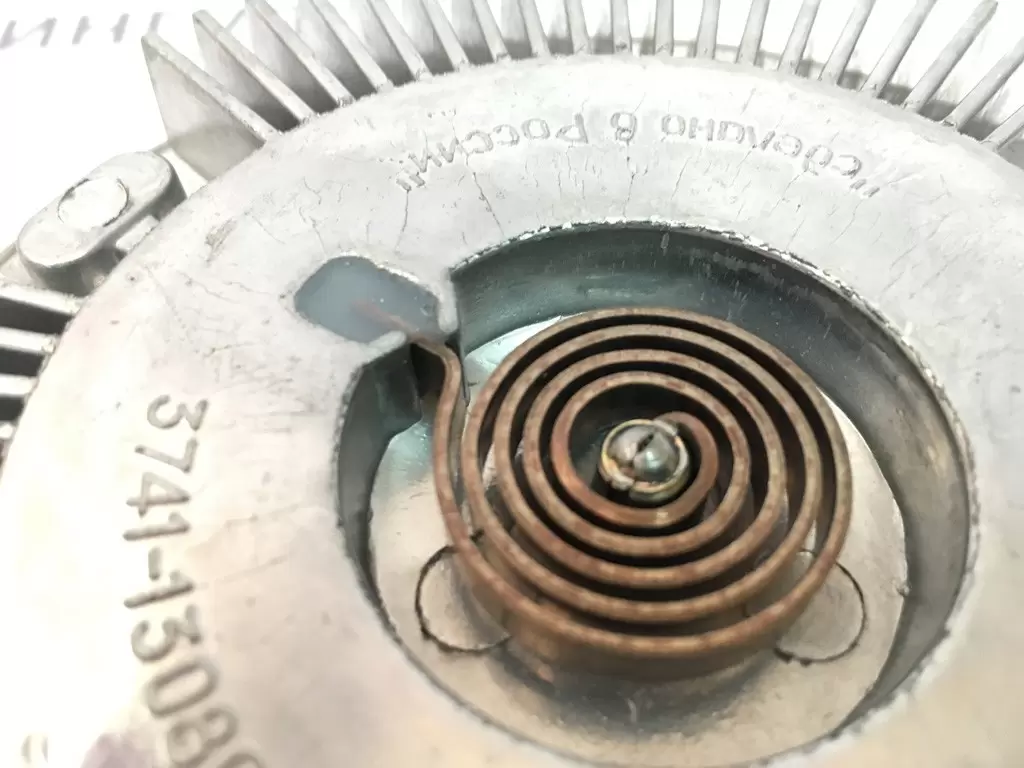

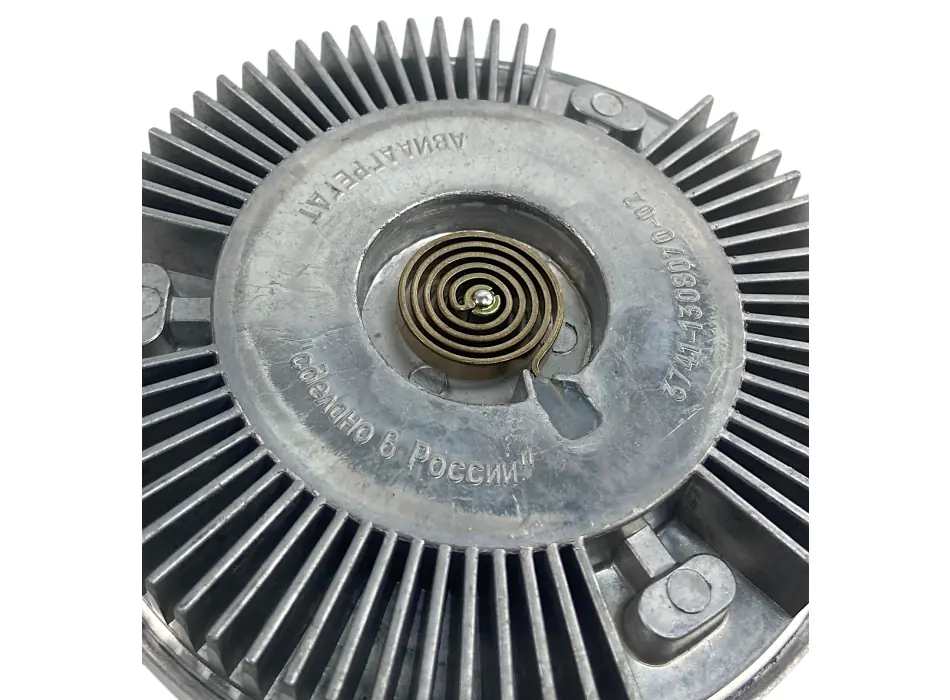

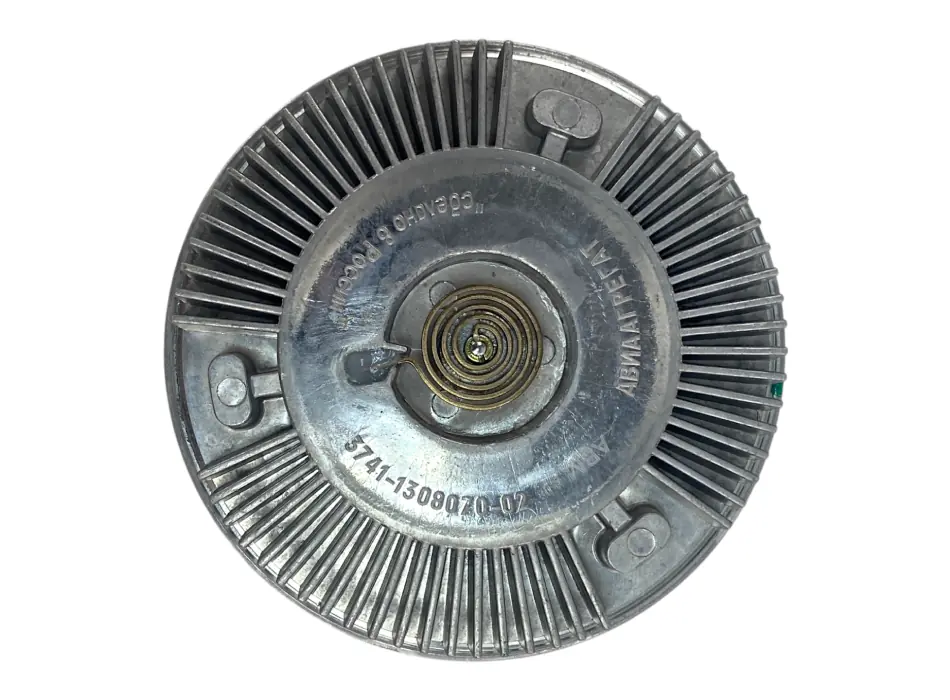

Работа вязкостной муфты построена на простых принципах, один из которых заложен в ее названии: передача крутящего момента от ротора корпусу обеспечивается за счет вязкости рабочей жидкости. А управление муфтой обеспечивается двумя чувствительными элементами — биметаллической спиральной пружиной и биметаллической пластиной. При изменении температуры биметаллическая пружина раскручивается и скручивается, обеспечивая поворот закрепленной на штифте биметаллической пластины. В свою очередь, биметаллическая пластина при изменении температуры изгибается или выпрямляется, открывая и закрывая каналы.

Когда двигатель холодный (сразу после запуска), вискомуфта имеет низкую температуру, пружина имеет минимальную длину, биметаллическая пластина прижата к делительной пластине, и впускные каналы закрыты. При этом ротор муфты свободно вращается, и за счет центробежных сил и зубьев на торце удерживает рабочую жидкость в резервуаре. Таким образом, рабочие камеры остаются пустыми, и крутящий момент от ротора на корпус не передается. Хотя и в этом случае вентилятор вращается с невысокой скоростью, так как существует некоторое трение в подшипниках.

При нагреве двигателя за счет продуваемого через радиатор набегающего потока воздуха нагревается и муфта. При нагреве биметаллическая пружина раскручивается и поворачивает биметаллическую пластину, которая сдвигается и открывает один впускной канал — рабочая жидкость поступает в переднюю рабочую камеру. За счет вязкости жидкости между ротором и пластиной возникает «вязкое трение», крутящий момент частично передается от ротора на корпус, и вентилятор начинает вращаться. Скорость вращения вентилятора зависит от нагрева двигателя, так как чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При значительном нагреве двигателя происходит изгибание биметаллической пластины, в результате чего открывается второй впускной канал, через него рабочая жидкость поступает во вторую рабочую камеру, силы трения между ротором и делительными пластинами возрастают, и крутящий момент с минимальными потерями передается на крыльчатку вентилятора. При максимальном открытии впускных каналов вентилятор вращается примерно с той же частотой, что и шкив водяного насоса.

При охлаждении двигателя происходят обратные процессы: сначала в исходное положение возвращается биметаллическая пластина, закрывая один впускной канал, а затем пластина поворачивается и закрывает второй канал.
