Насос водяной с прокладкой на ЗМЗ 40522 Евро 2, с ГУР
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
- ЗМЗ 40522
Описание
О товаре

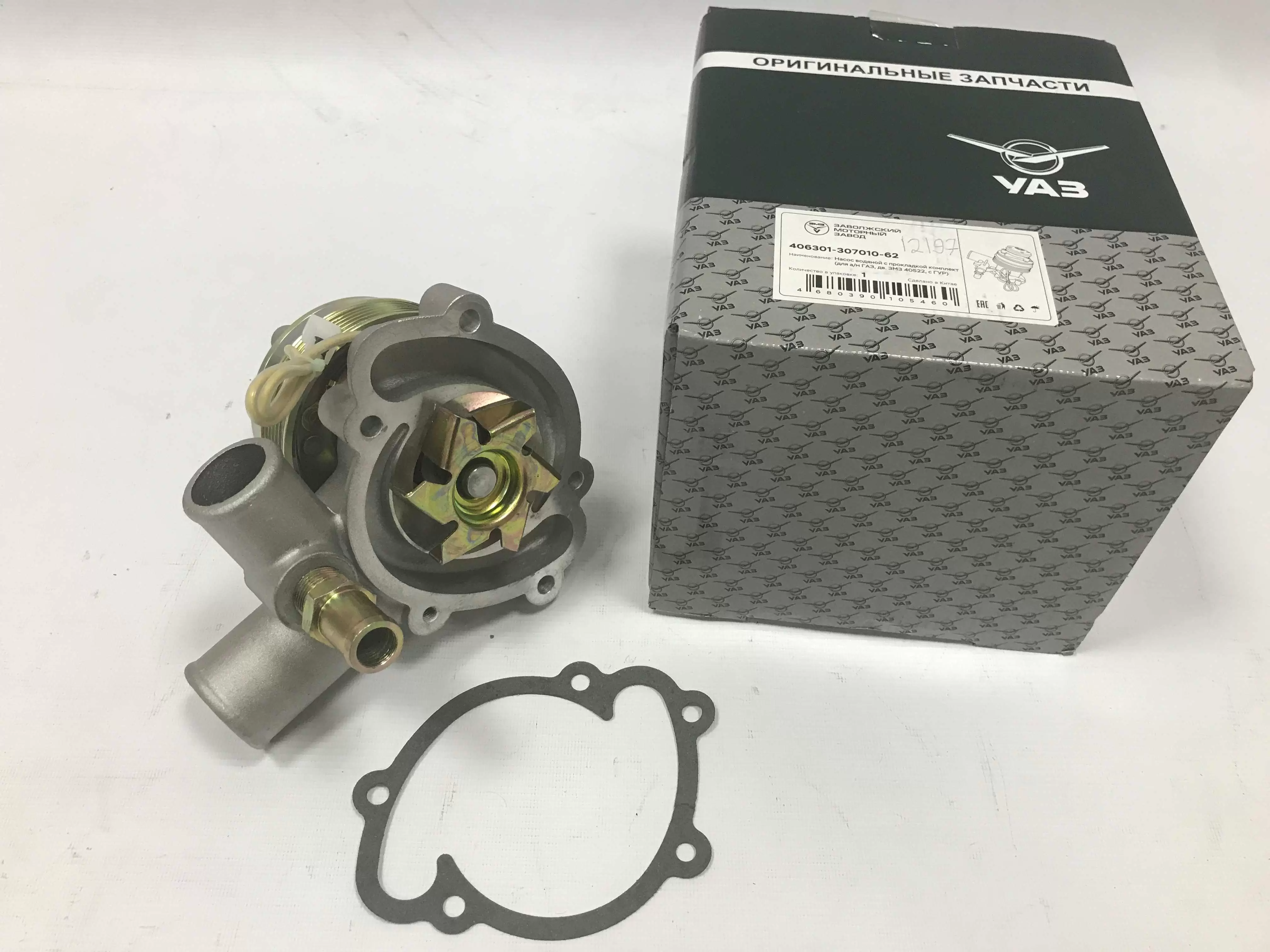

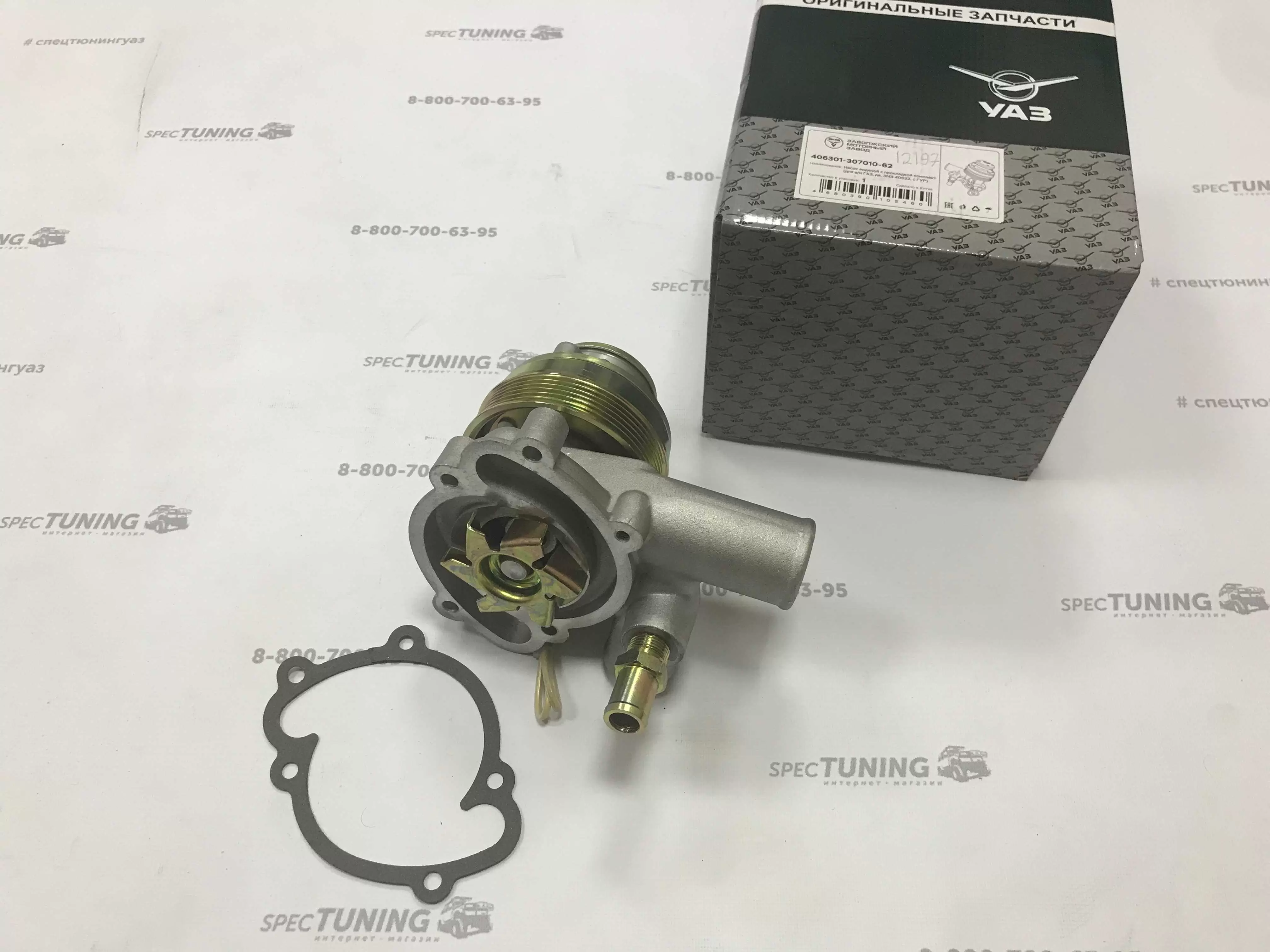

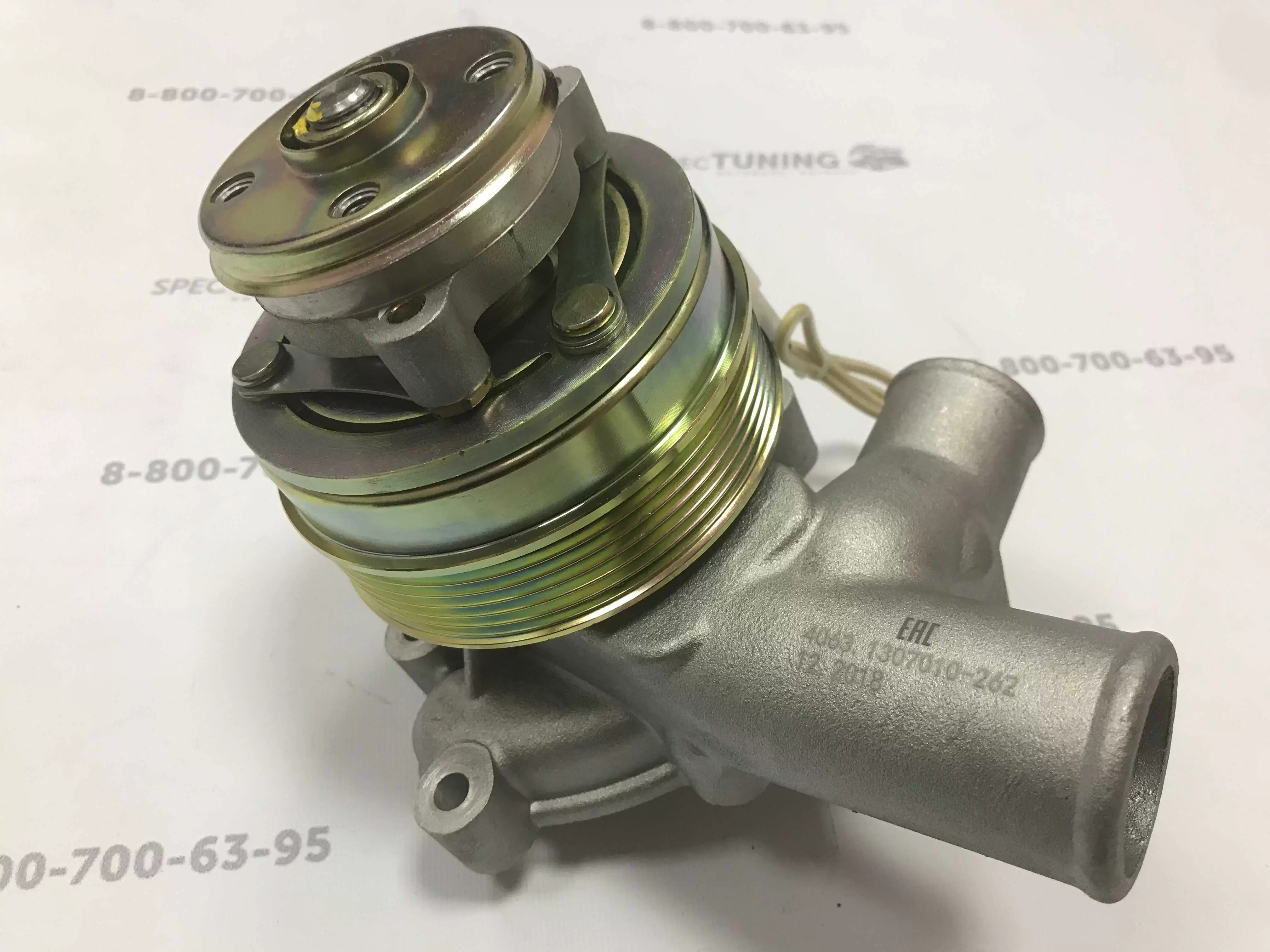

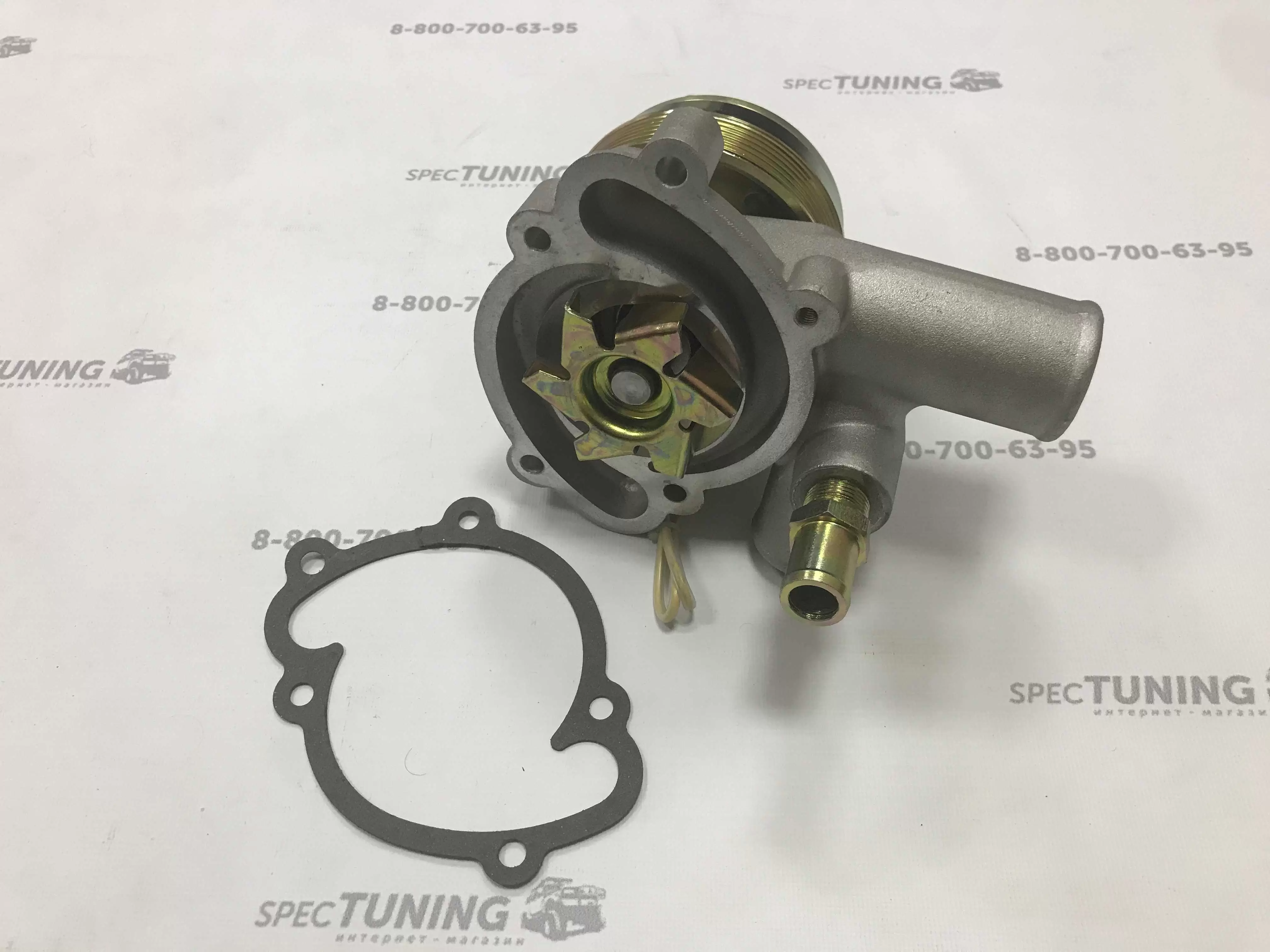

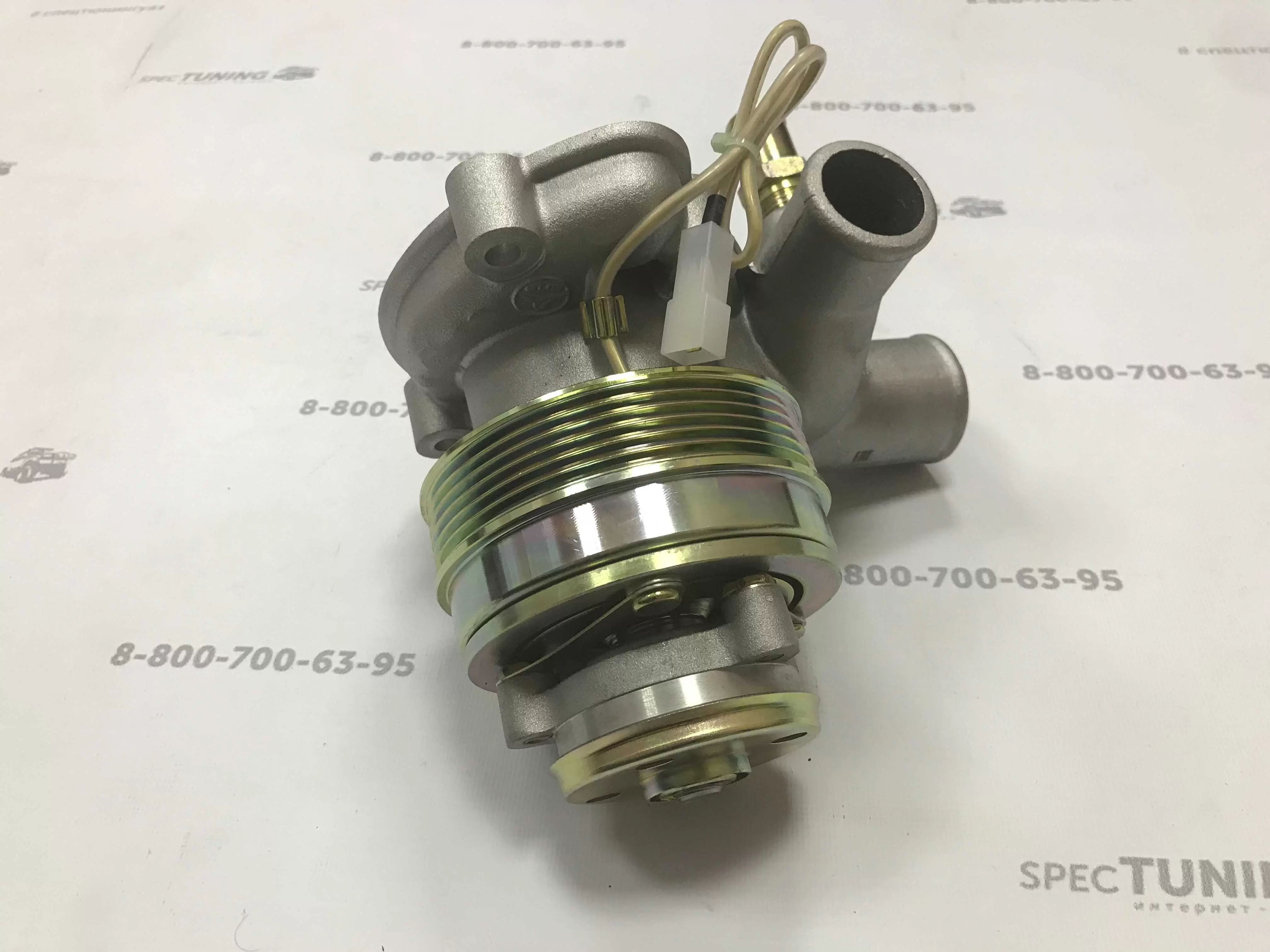

"Насос водяной с прокладкой на ЗМЗ 40522 Евро 2, с ГУР" предназначен для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения двигателя автомобиля. Конструктивно помпа состоит из вала в сборе с подшипником, сальника, крыльчатки и ступицы шкива привода, которые размещены в корпусе с входным и выходным патрубками. Привод помпы принудительный, приводится во вращение ремнем привода агрегатов.
Назначение
Помпа обеспечивает непрерывную циркуляцию охлаждающей жидкости в системе автомобиля УАЗ. Представляет собой насос с лопастями, при вращении которых обеспечивается непрерывное движение охлаждающей жидкости. Если насос по какой-либо причине перестает функционировать, то температура в двигателе мгновенно поднимается, что приводит к закипанию силового агрегата.
Применение
Применяется для установки на автомобили с дв. ЗМЗ 40522.
Установка
При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:
- отвёртка плоского типа с тонким жалом;
- ключ гаечный размерности №12;
- ключ рожкового типа размерности №24;
- ключ гаечный размерности №27;
- ключ шестигранник размерности №6;
- острый нож;
- чистая ёмкость, необходимая для слива ОЖ с объёмом до 15 литров;
- наждачная бумага мелкой зернистости;
- ветошь.
В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.
После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:
- Обесточить электросистему автомобиля путём отключения аккумулятора. Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы
- Открутить болты крепления верхней планки над радиатором и, не снимая троса замка капота, переместить её вверх, закрепив за элементы двигателя.
- Ослабить зажимы хомутов, используемых для крепления шлангов, подходящих к устройству, а также к радиатору охлаждения, и отсоединить их. Подводные шланги к помпе двигателя обеспечивают подвод/отвод ОЖ в системе охлаждения
- Ослабить натяжной ролик. Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень.
- Далее снять приводной ремень помпы вначале с ролика, а затем со шкива генератора. Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов.
- Затем демонтировать радиатор ОЖ.
- Осмотреть резиновые подушки, на которых установлен радиатор. При необходимости заменить их на новые. Съём помпы невозможен без демонтажа радиатора охлаждения двигателя
- Снять вентилятор охлаждения. Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто
- Отключить разъём с электромуфты. В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата
- Демонтировать корпус термостата (два болта под ключ шестигранник). Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы
- Произвести зачистку его посадочного места мелкозернистой наждачкой, предварительно аккуратно удалив отвёрткой либо ножом остатки прокладки (при обратной сборке прокладку обязательно нужно заменить на новую). Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом
- Отвернуть два болта крепления помпы ключом шестигранником.
- Отвернуть третий болт под ключ №12 с задней части крепления помпы к двигателю.
- Снять водяной насос с посадочного места.
- Удалить старую прокладку под помпой либо её остатки.
- Посадочное место аккуратно зачистить мелкозернистой наждачной бумагой, протереть ветошью.
Установка нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.
