Механизм ГУРа (рулевое управление) для УАЗ Патриот (под мелкий шлиц) YuBei++
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
О товаре

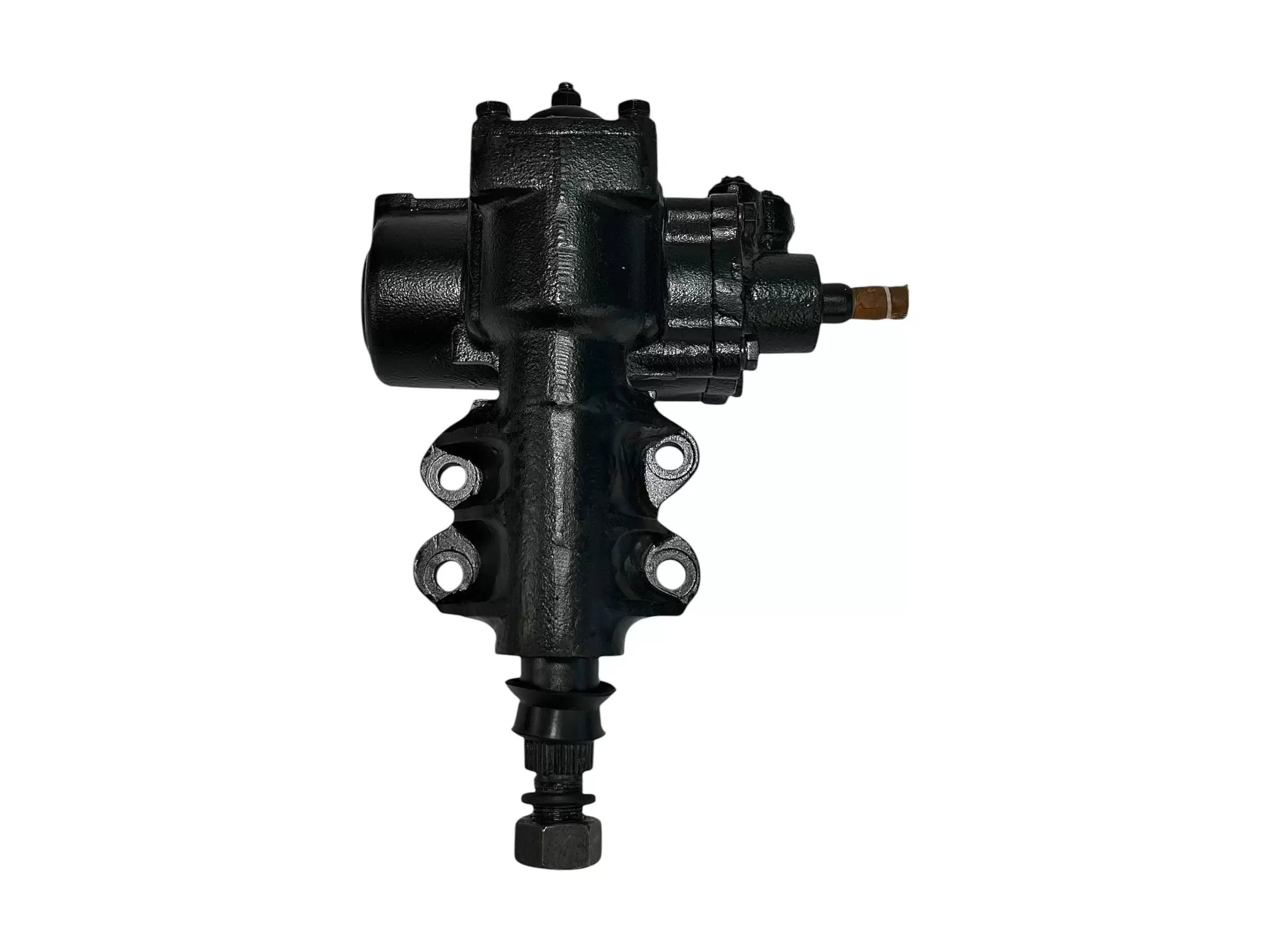

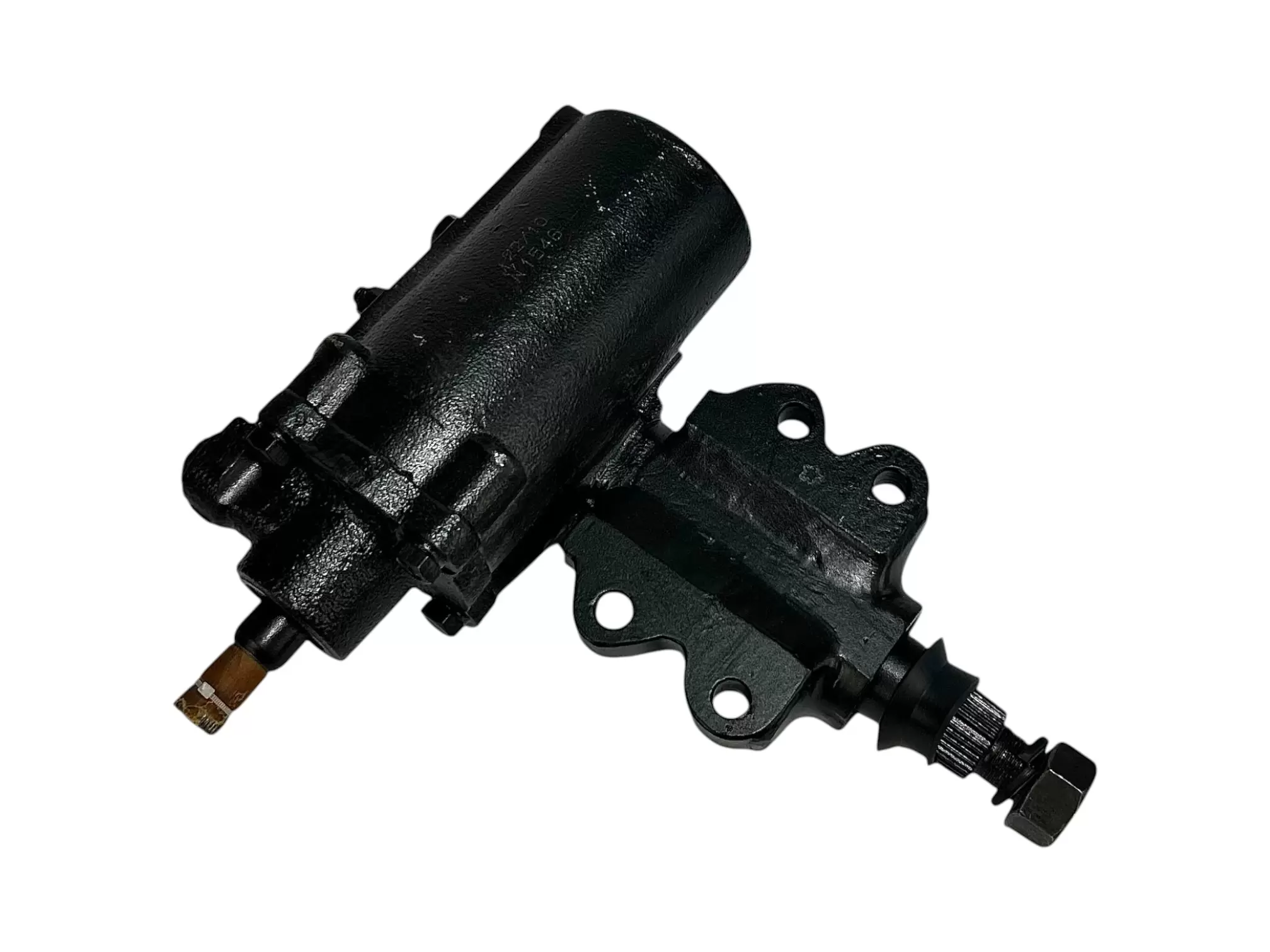

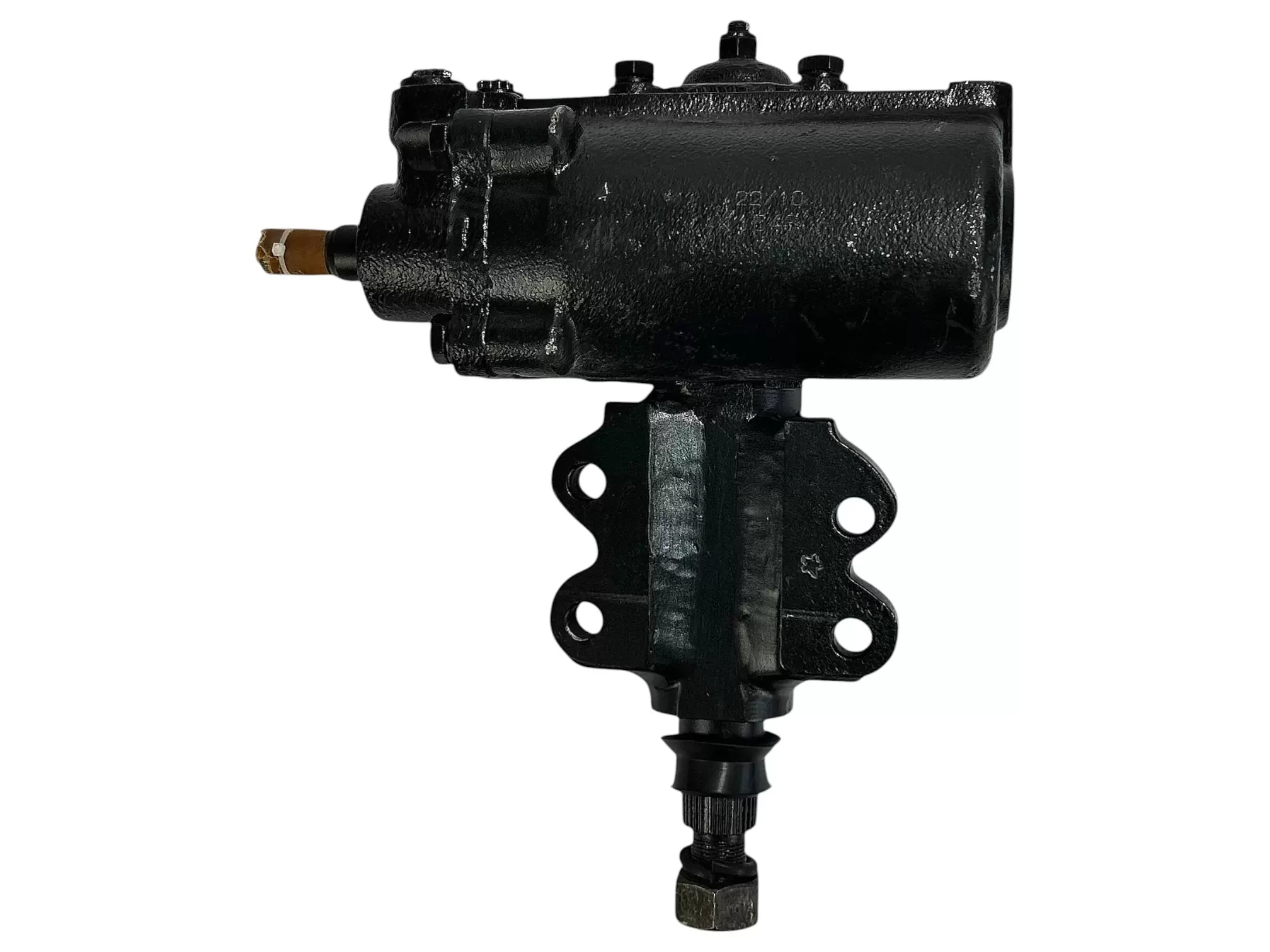

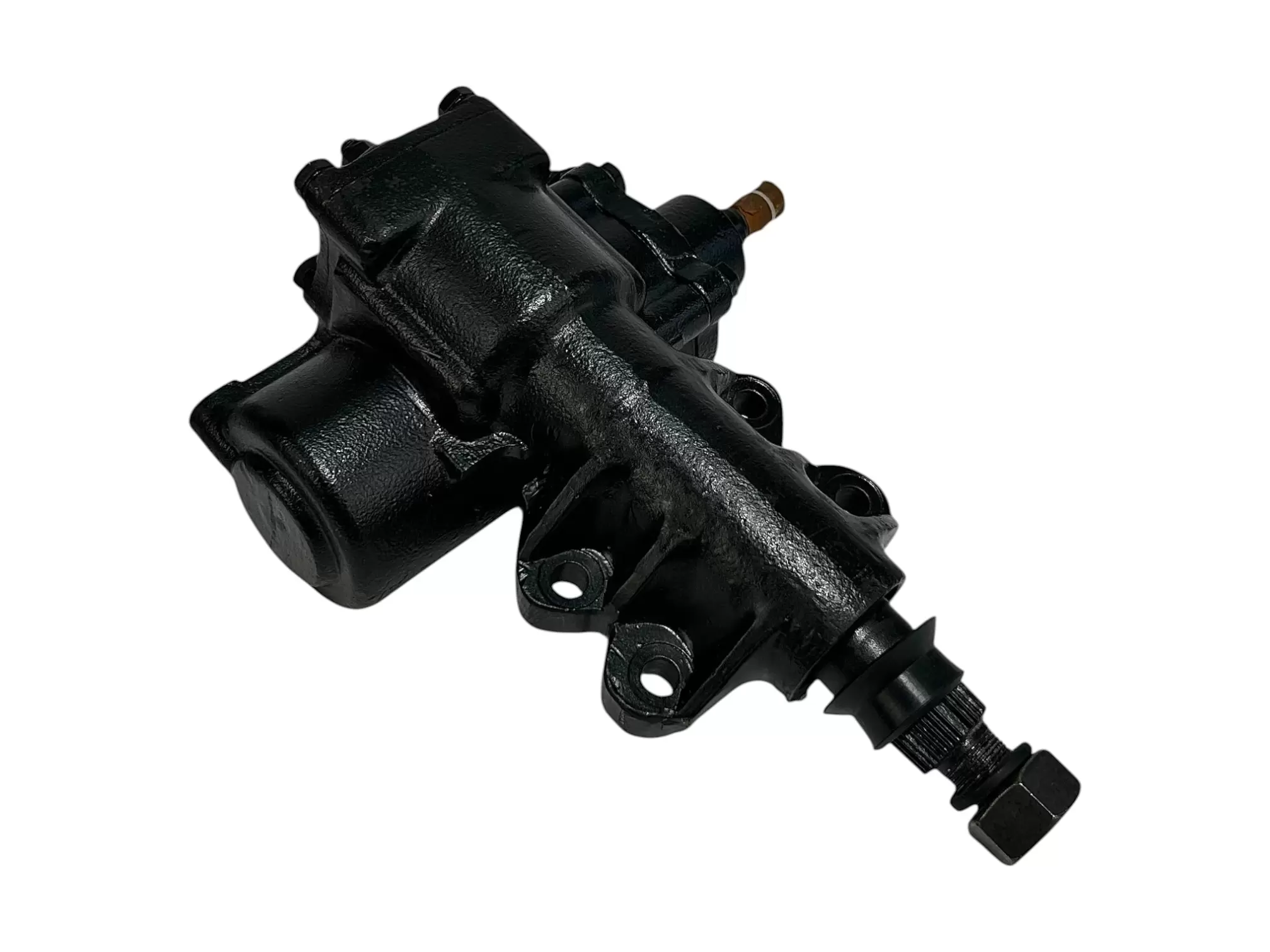

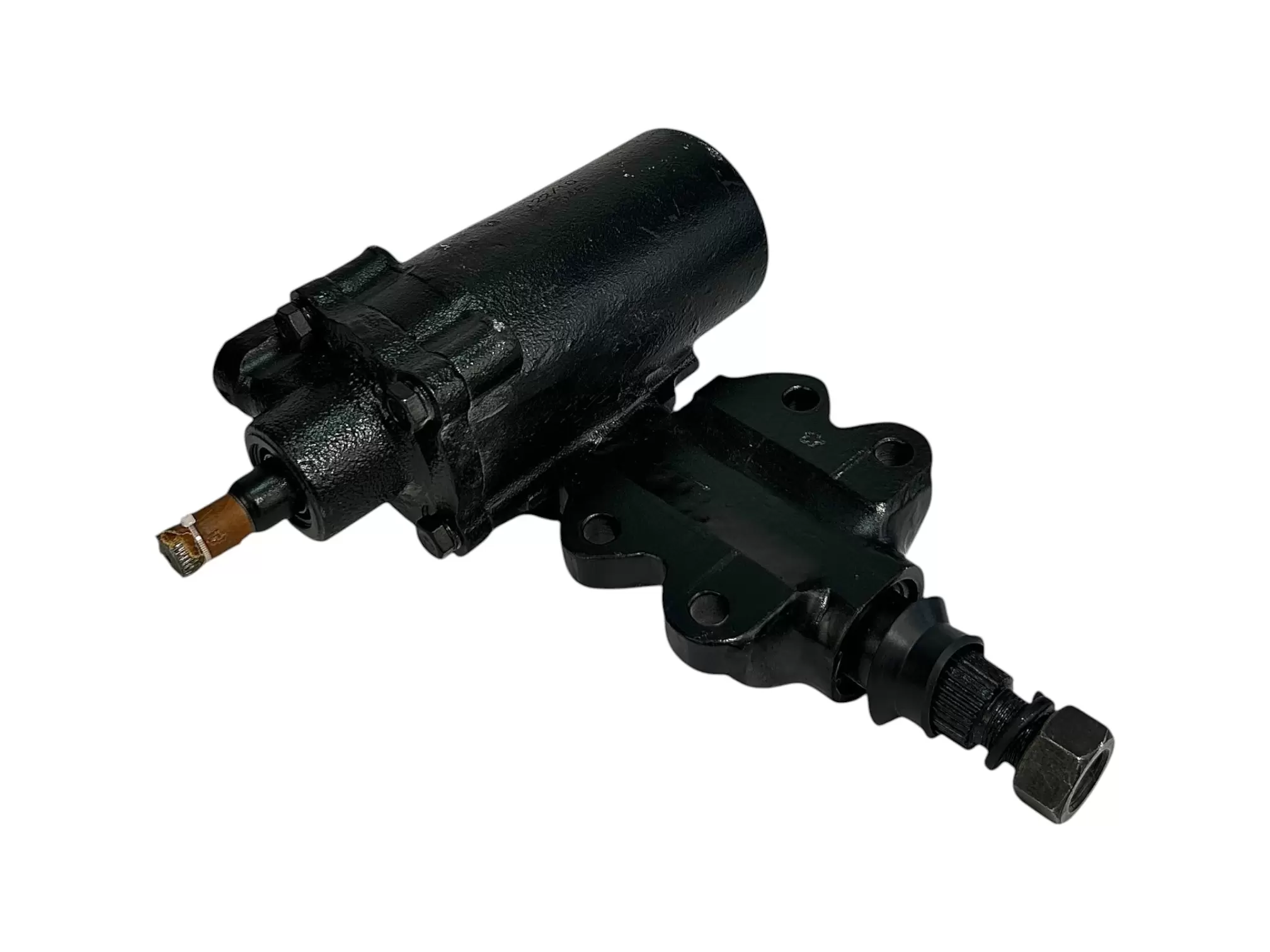

Рулевой механизм (редуктор) предназначен для поворота автомобильных колес в сторону, заданную рулевым колесом.
Габаритные размеры (ДхШхВ), м: 0.25x0.135x0.295;
Вес, кг: 10.56;
Объем, м3: 0.01;
Цвет: черный;
Материал корпуса: чугун;
Вид входного вала: под шлицы;
Вид редуктора: червячный;
Шлицевая выходного вала под стандартную сошку УАЗ.
Технические характеристики
Максимальная нагрузка на управляемую ось, кг. 1200
Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 10 МПа, Нм 1040
Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля, °С От -40 до +135
Направление винтовой канавки шарико-винтовой передачи левое
Передаточное отношение механизма 17,3
Полный угол поворота вал-сектора, градус 90
Гидравлический люфт, не более, градус 4
Масса рулевого механизма не более, кг 12
Особенности механизма YuBei
Оснащён штуцером для прокачки системы гидроусилителя
Лёгкость регулирования зубчатого зацепления рейка-поршень – вал сошки. При помощи регулировочного винта можно производить регулировку, не снимая ГУР с автомобиля, не отсоединяя шланги и не сливая масло.
Купить Механизм (редуктор) рулевой УАЗ 31519, Патриот до 2008 года с ГУР YuBei (шлицы)
Производитель
На конвейере ульяновского автомобильного завода устанавливаются механизмы с ГУР компании Yubei Koyo Steering System Co. Ltd. YuBei Koyo Steering Systems Co., Ltd. Компания является производственным подразделением японской международной корпорации JTEKT.
Применяемость
Устанавливается на УАЗ 469, 3151, УАЗ 3160, УАЗ Симбир, УАЗ 31519 Хантер, УАЗ 3163 Патриот. Предназначен для замены механизма ZF 31608-3400500-00 на УАЗ 3163 Патриот до 2008 года. Взаимозаменяем с механизмом ШНКФ 453461.133-50 на УАЗ 31519 Хантер. При замене на механизм YuBei необходимо докупить сошку рулевую УАЗ 31519 Хантер.
Установка
Устанавливается в гидроусилитель руля (ГУР), который в свою очередь делает управление автомобилем более комфортным, безопасным и повышает динамику при прохождении сложных участков.
