ГУР УАЗ-31514 (Борисов) Дв.417
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
На этой странице можно купить гидроусилитель руля ГУР УАЗ 469, 3151 (г. Борисов) двигатель УМЗ 417
На нашем сайте вы можете приобрести всё для вашего внедорожника, начиная с обычных кронштейнов и прокладок, заканчивая дефицитными запчастями.Покупайте только лучшие запчасти у нас, вы действительно покупаете лучшее!
Назначение
- Гидроусилитель рулевого управления (ГУР) на автомобили УАЗ-31512 (469) с двигателями УМЗ 417 помогает водителям управлять автомобилем, создавая дополнительное усилие на рулевом колесе, за счёт нагнетания давления масла, под действием которого поршень гидроцилиндра поворачивает колес.
Внимание:
- При установке ГУР УАЗ на автомобиль, подвергшийся такому тюнингу, как лифт кузова, чтобы руль не ложился на панель приборов, требуется замена штатной рулевой колонки.
Технические характеристики:
- Максимальная нагрузка на управляемую ось, кг. 1200
- Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 12,5 МПа, Нм 770
- Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля, °С 90
- Направление винтовой канавки шарико-винтовой передачи левое
- Передаточное отношение механизма 17,3:1
- Полный угол поворота вал-сектора, градус 80
- Гидравлический люфт, не более, градус 4

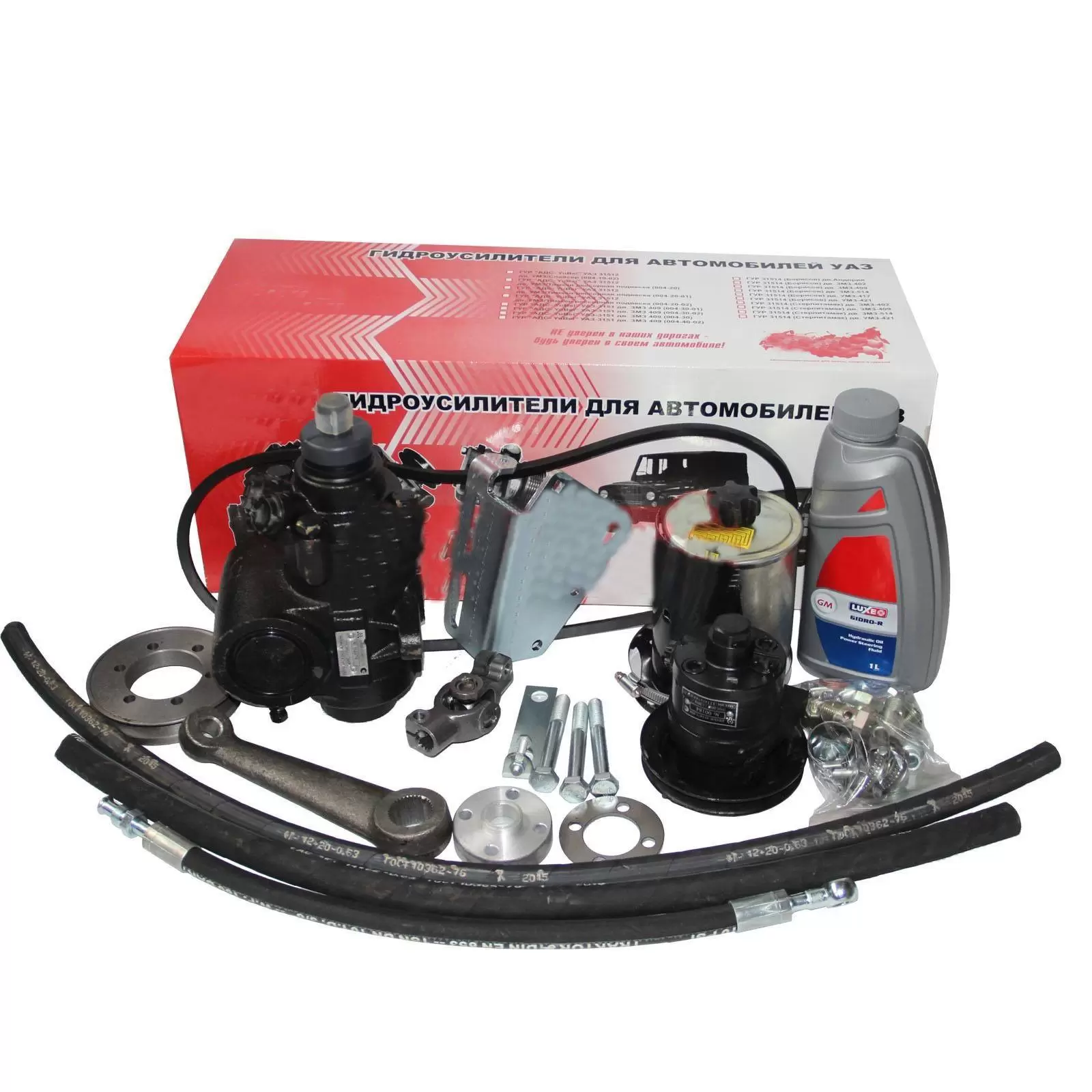

Комплектация:
- Механизм рулевой с ГУР ШНКФ 453461.133-50 или ШНКФ 453461.133-60 1шт
- Насос шнкф 094 (дв.УМЗ-421, ЗМЗ-402, 410) или шнкф 125-40т (дв. ЗМЗ-406,409) 1шт
- Сошка рулевого вала 1шт
- Кронштейн насоса 1шт
- Кронштейн бачка 1шт
- Бачок 1шт
- Хомут бачка 1шт
- Шарнир карданный 1шт
- Шкив привода(дв. УМЗ-417) 1шт
- Проставка вентилятора(дв. УМЗ-417) 1шт
- Натяжитель(дв.ЗМЗ-402,410,406,409 , УМЗ-417) 1шт
- Уголок растяжки (дв.УМЗ-417) м
- Растяжка (дв. УМЗ-417) 1шт
- Ремень 1150 (дв. УМЗ-417) 1шт
- Ремень 1280 (дв. ЗМЗ-402,410) 1шт
- Ремень 1190 (дв. ЗМЗ-406,409) 1шт
- Шланг высокого давления 1шт
- Шланг всасывающий 1шт
- Шланг сливной 1шт
- Набор крепления (метизы) 1шт
- Масло 2л
- Инструкция по установке 1шт
Габариты:
- Вес: 24 кг
- Размеры упаковки: 0.56х0.22х0.22
- Объем в упаковке: 0,028 м3
