Гидроусилитель руля ГУР УАЗ 3151, 315195 Хантер (YuBei) ЗМЗ 409 (короткая рулевая колонка н/о)
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
- УАЗ 3151, 315195 Хантер
Описание
Назначение
- Облегчает управление автомобилем (снижает усилие на рулевое колесо) на низких скоростях; при парковке, когда при максимальном усилии приходится совершать много оборотов баранкой; при повороте с грузом;
- Повышает динамические характеристики автомобиля при прохождении особенно сложных участков (делает рулевое управление более чувствительным, точным и информативным);
- Не позволяет автомобилю потерять управление в момент повреждения шин, делает поездку менее опасной;
- Смягчает, передаваемые на руль, удары от неровностей дороги.
Особенности механизма YuBei
- Оснащён штуцером для прокачки системы гидроусилителя
- Лёгкость регулирования зубчатого зацепления рейка-поршень – вал сошки. При помощи регулировочного винта можно производить регулировку, не снимая ГУР с автомобиля, не отсоединяя шланги и не сливая масло.
Применяемость
Устанавливается на УАЗ 3151, 315195 Хантер (YuBei) ЗМЗ 409.
Характеристики
- Категория: рулевое управление УАЗ;
- Максимальная нагрузка на управляемую ось, кг: 1200;
- Максимальный крутящий момент на выходном валу механизма при максимальном давлении равном 10 МПа, Нм: 1040;
- Максимально допустимая эксплуатационная температура рабочей жидкости в системе гидроусилителя руля автомобиля, °С: От -40 до +135;
- Направление винтовой канавки шарико-винтовой передачи: левое;
- Передаточное отношение механизма: 17,3;
- Полный угол поворота вал-сектора, градус: 90;
- Гидравлический люфт, не более, градус: 4;
- Масса рулевого механизма не более, кг: 12.

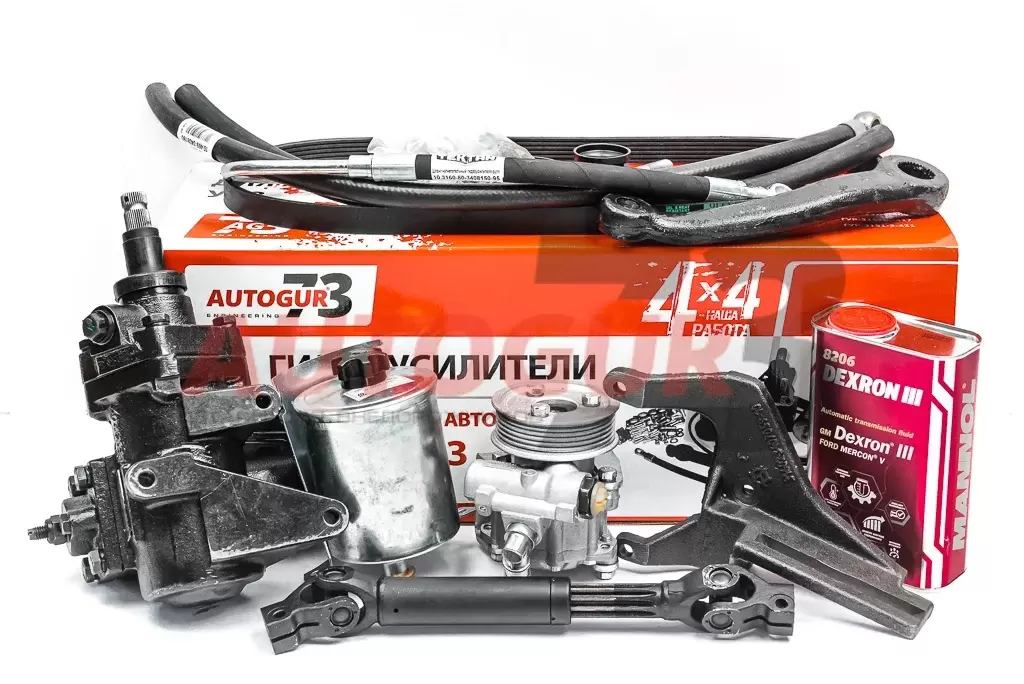

Комплектация
- Бачок масляный ГУР ШНКФ 453473.300 1 шт;
- Болт крепления механизма ГУР (12*85) 3 шт;
- Болт М12*30 1*5 2 шт;
- Болт М12*25 с мелкой резьбой шаг 1.25 2 шт;
- Болт М8*25 1*5 11 шт;
- Болт М6x45 натяжной насоса ГУРа *00803 3160-10-3407084-95 1 шт;
- Болт М8*40 1*5 4 шт;
- Гайка вала сошки УАЗ М22 1 шт;
- Гайка М8 1*5 5 шт;
- Гровер D12 6 шт;
- Гровер D8 14 шт;
- Гровер вала сошки (22) 1 шт;
- Карданчик рулевой УАЗ 31514 (с ГУР YuBei мелкий шлиц) 31514-3401400-00 1 шт;
- Крепеж универсальный 1 шт;
- Кронштейн крепления бачка ГУР УАЗ 469 31514-3410014-10 1 шт;
- Кронштейн крепления насоса ГУР ZF дв. ЗМЗ-409, 3160-20-3407059-10 1 шт;
- Масло ГУР ATF DEXTRON 1 шт;
- Механизм рулевой УАЗ 3151 с ГУР Yubei (шлицы) 31519-3400500 ZDZ 2F 1 шт;
- Насос ГУР ZF УАЗ, ГАЗ, ВАЗ (без шкива и опоры) 31602-3407010-10 1 шт;
- Опора насоса ГУР ZF УАЗ дв. ЗМЗ-409 3163-3407087 1 шт;
- Пенал ГУР 469 1 шт;
- Проставка ГУР дв. УМЗ-421 1 шт;
- Ремень ГУР 6 РК 1190 1 шт;
- Сошка рулевая УАЗ Хантер под ГУР 3162-3401090 1 шт;
- Хомут (22-32) NOVA 3 шт;
- Хомут бачка ГУР 31512 завод 31514-3410016 1 шт;
- Шайба D 14 (медь) 31601-3408172 2 шт;
- Шайба D 16 (медь) 31601-3408173 4 шт;
- Шкив насоса ГУР ZF дв. 409 31602-3407011 1 шт;
- Шланг ГУР нагнетательный УАЗ Патриот, Хантер ГУР ZF дв. ЗМЗ-409 "TEKTAN" 31608-3408150 1 шт;
- Шланг ГУР сливной УАЗ-469, Хантер "TEKTAN" 469-3408180 1 шт;
- Шланг рукав D 14 0,5 м;
- Штуцер ГУР (d 14) 31601-3408163 1 шт;
- Штуцер ГУР (d 16) 31601-3407062 2 шт;
- Ящик под ГУР 31519 1 шт.
