Пневмоподушка (сильфон двойной закрытый) 160D1
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
На этой странице можно купить Пневмоподушка (сильфон двойной закрытый) 160D1. На нашем сайте вы можете приобрести всё для вашего внедорожника, начиная с обычных кронштейнов и прокладок, заканчивая дефицитными запчастями. Покупайте только лучшие запчасти у нас, вы действительно покупаете лучшее!

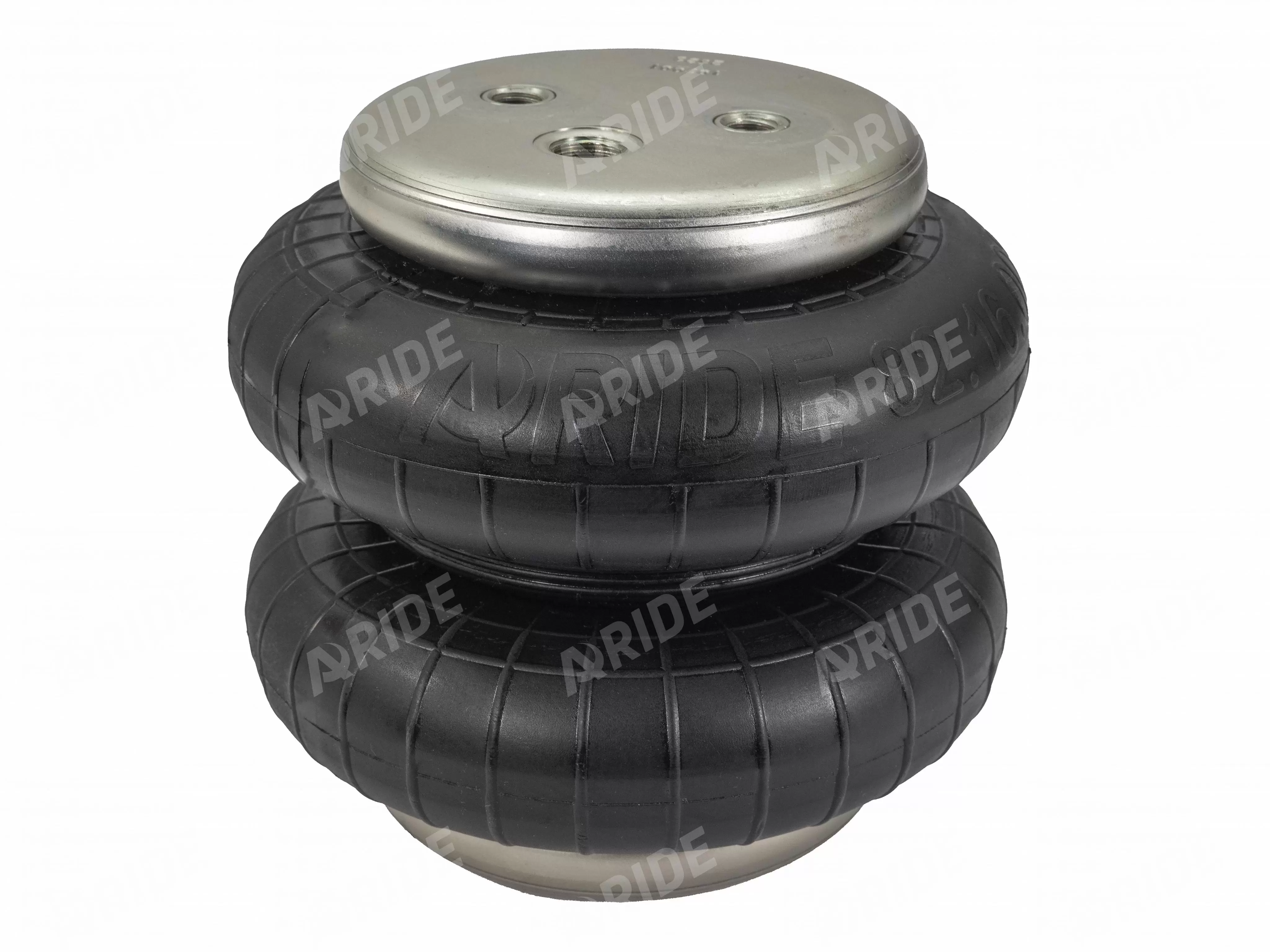

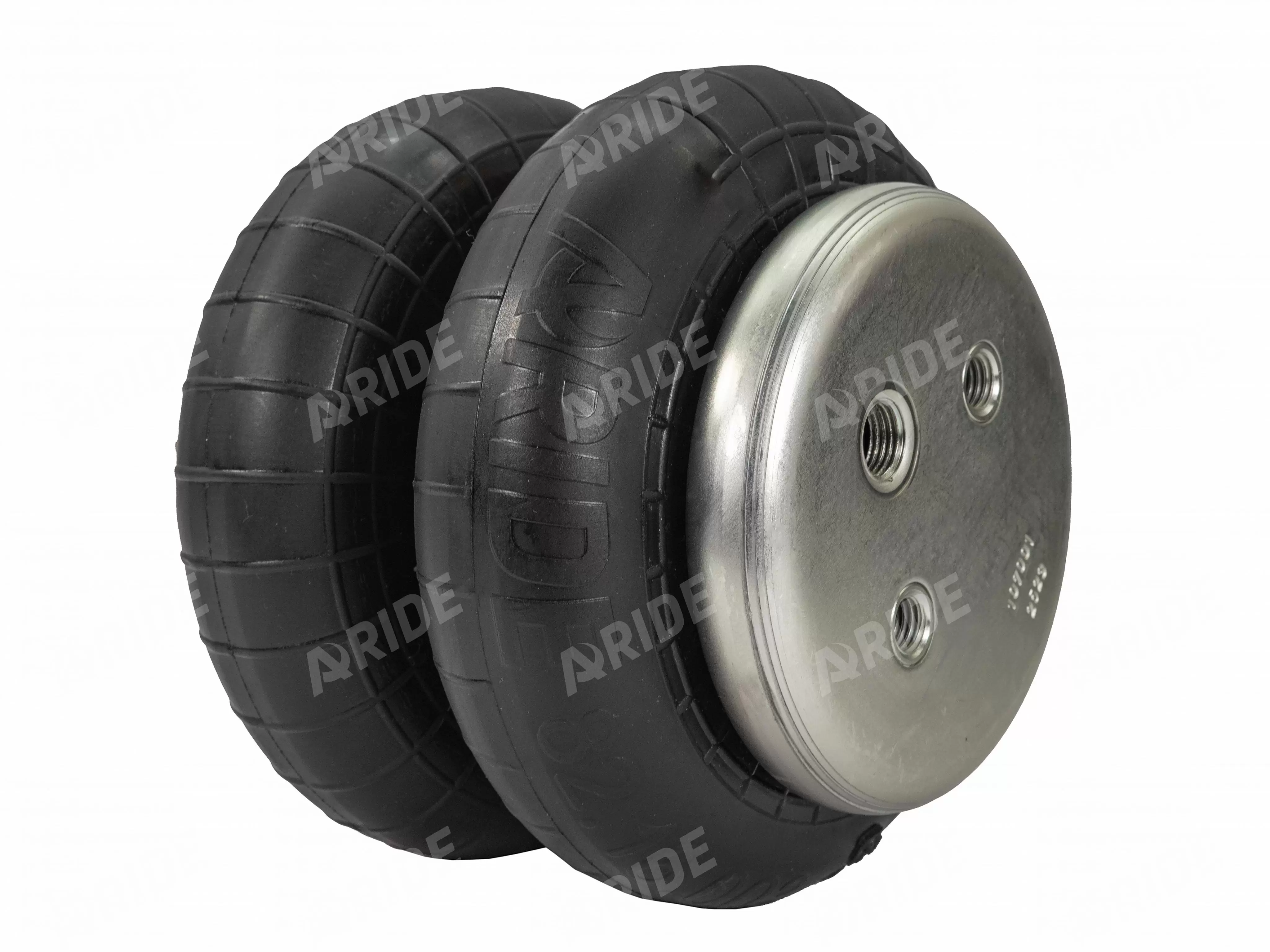

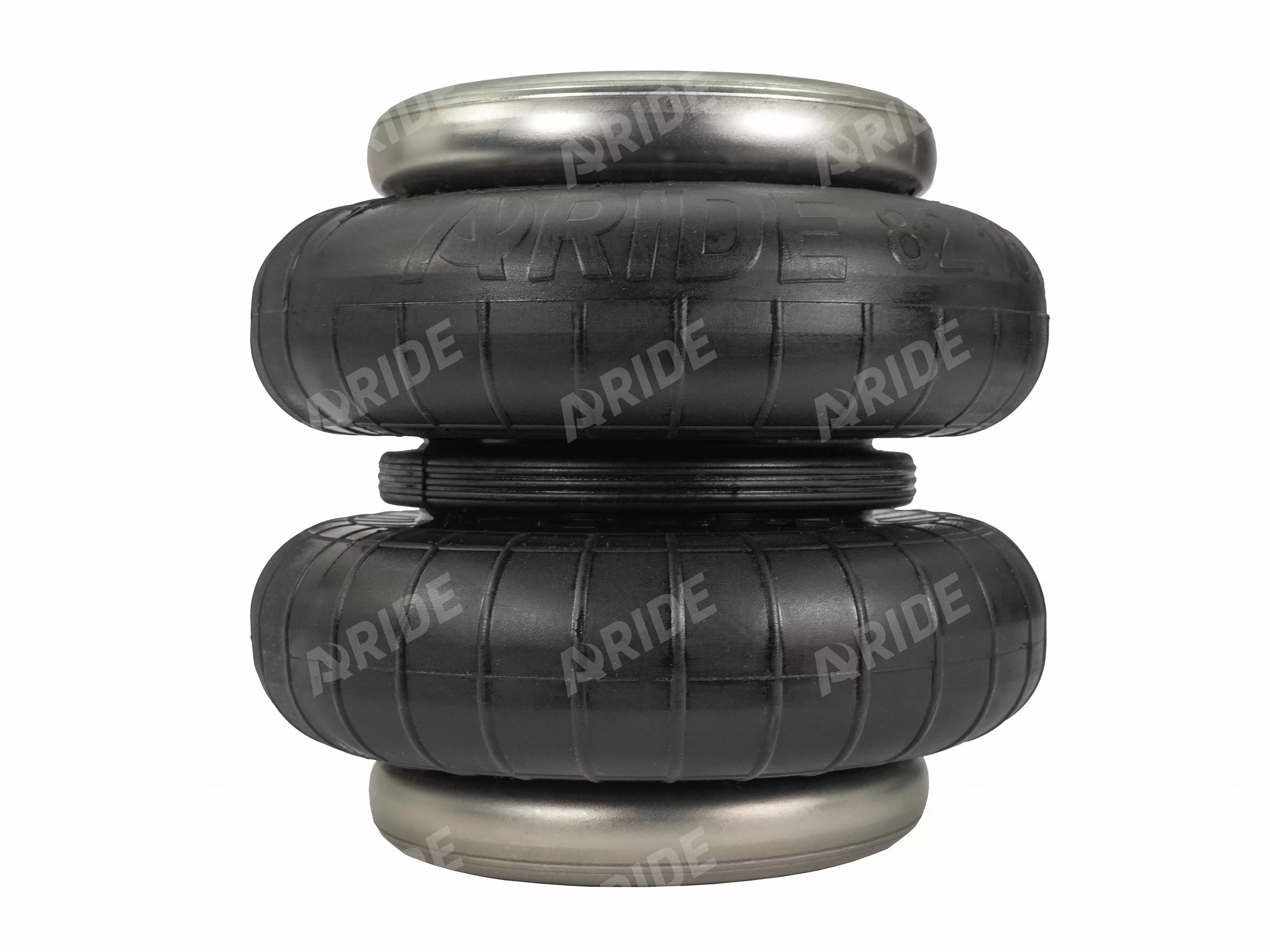

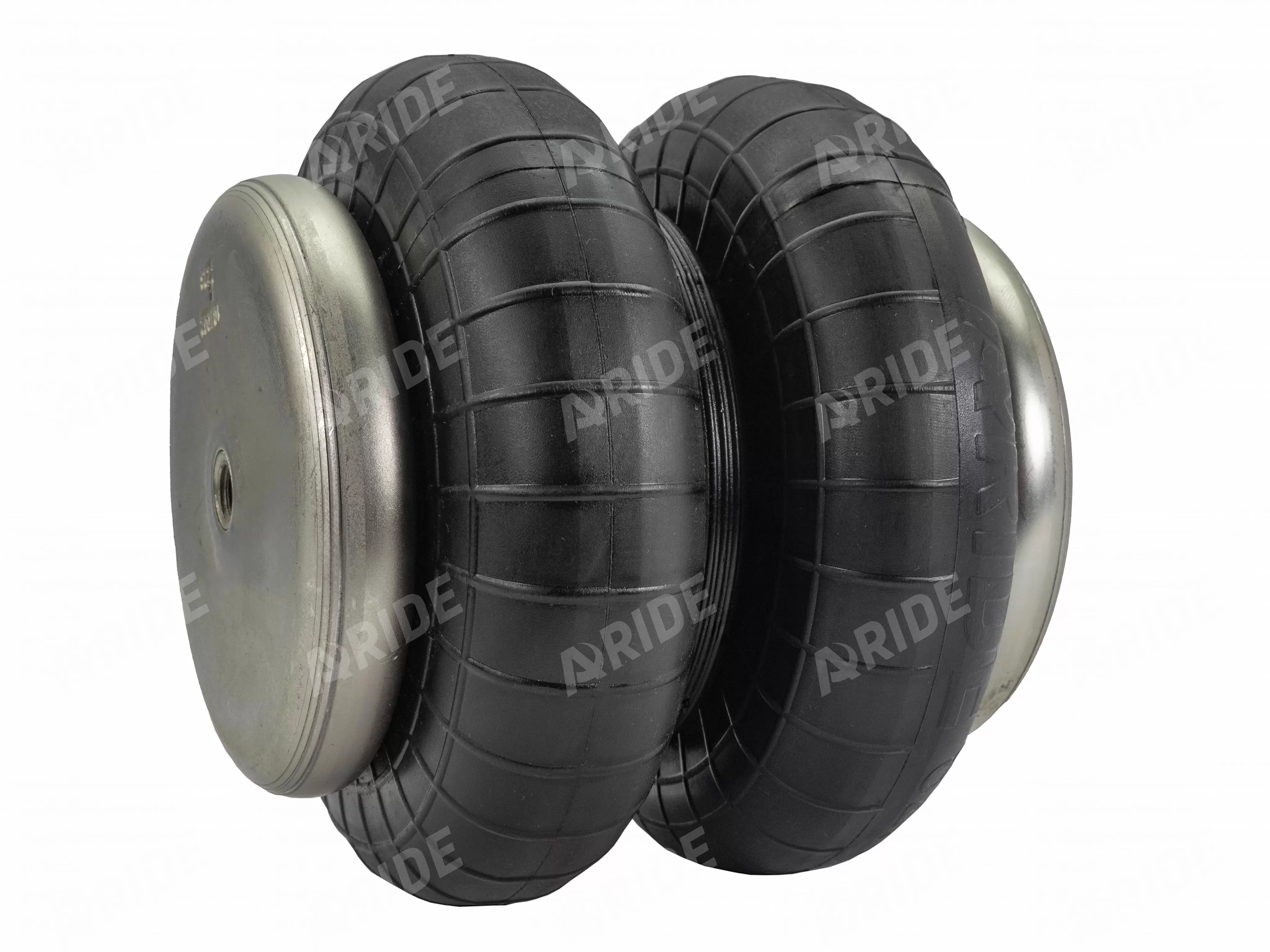

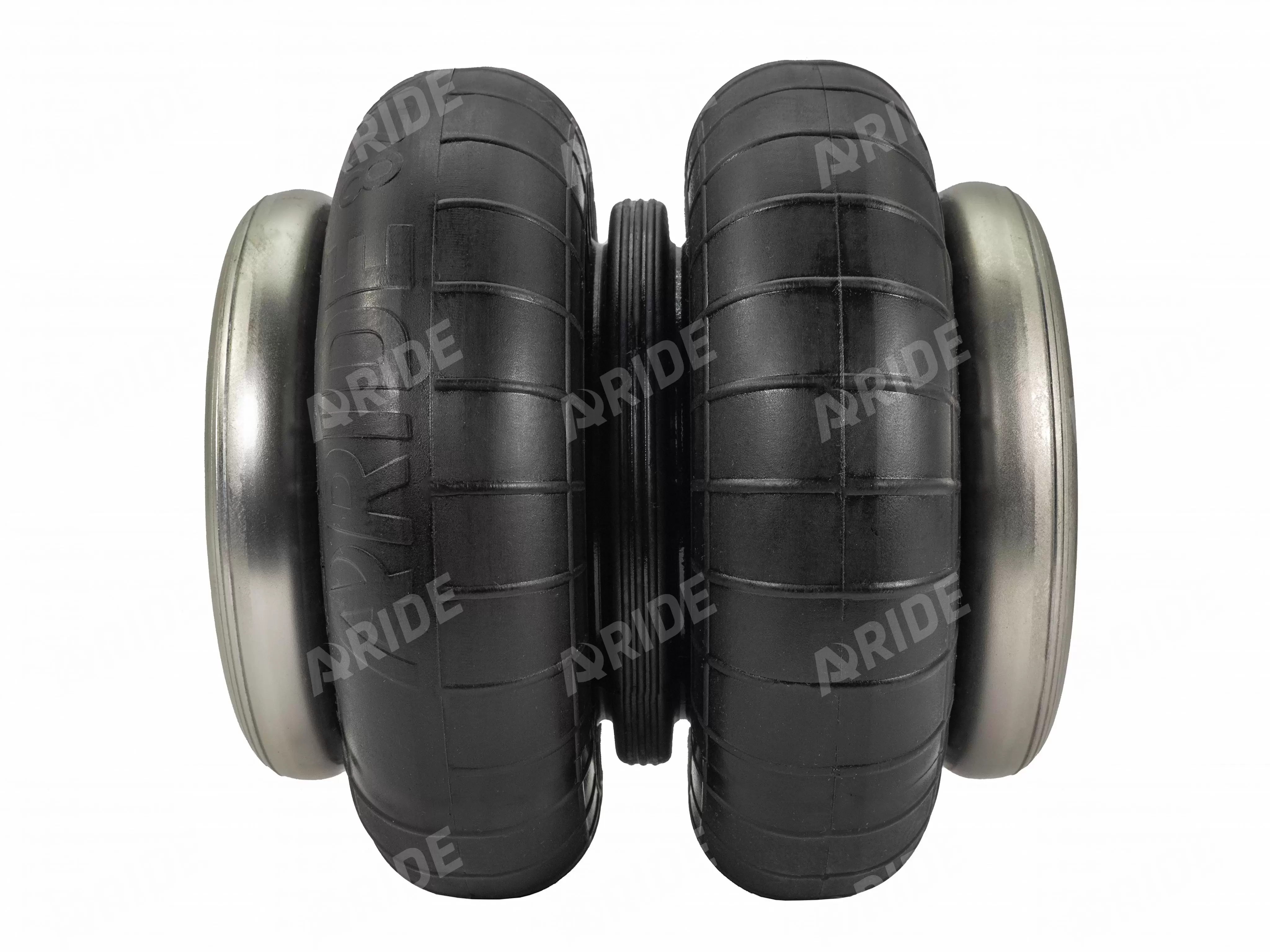

Пневмоподушка (пневмоэлемент, пневмобаллон) 160D1 имеет резино-кордную конструкцию типа двойной сильфон с металлическим межсекционным кольцом. Резиновая оболочка подушки выполнена из качественной прочной резины, корд выполнен из трех слоев нейлона с высокой плотностью плетения. Верхняя и нижняя крышки выполнены из металла. Крышки завальцованы на оболочке, что дает высокую степень герметичности и исключает утечку воздуха.
Пневмоподушка 160D1 (сильфон двойной закрытый) купить в Москве и Санкт-Петербурге в интернет-магазине «Aride»: ✓комплектующие от мировых производителей ✓гарантия лучшей цены ✓доставка по РФ ✓собственное производство
Подушки используются как упругий элемент при изготовлении систем пневматических подвесок автомобилей (вместо пружин, рессор или в дополнении к ним), в качестве виброопоры для оборудования или в других областях в качестве силового элемента с приводом от сжатого воздуха.
По сравнению с баллонами рукавного типа такие пневмобаллоны имеют более жесткую характеристику, большую подъемную силу и менее чувствительны к использованию в условиях высокой загрязненности. Такие подушки подойдут для изготовления пневмоподвески с заменой пружин или в дополнении к рессорам с целью поднять автомобиль или увеличить его грузоподъемность.
Пневмоподушки рассчитаны на зимнюю эксплуатацию и при правильном монтаже и эксплуатации срок службы их составит около 5 лет.

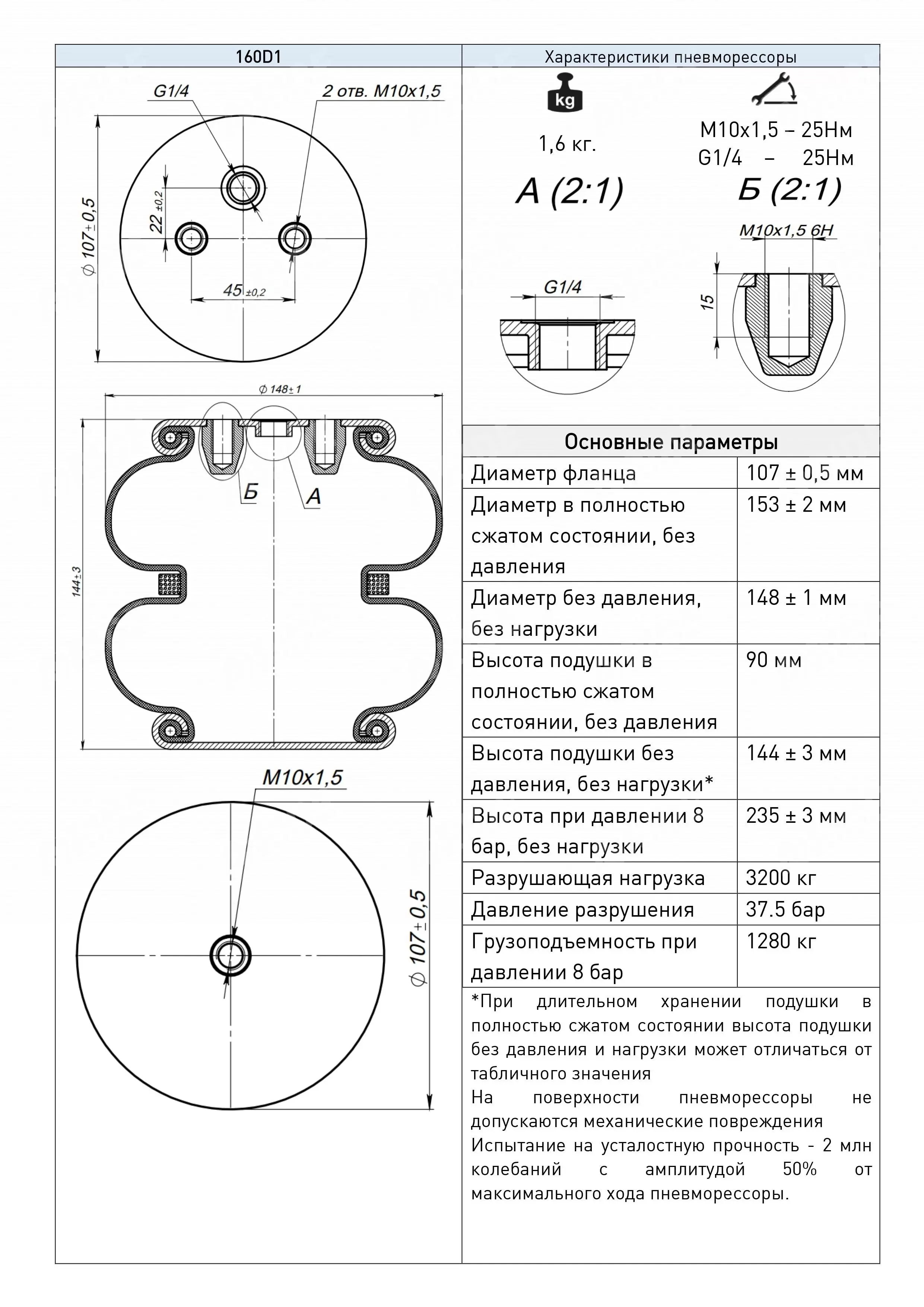

Характеристики - Пневмоподушка 160D1 (сильфон двойной закрытый)
Тип пневмоэлемента- двойной сильфон
Диаметр свободного пространства, необходимого для установки, 160мм
Диаметр без давления, 145мм
Высота без давления, 145мм
Диаметр при давлении 8 бар, 135мм
Высота при давлении 8 бар, 240мм
Диаметр в полностью сжатом состоянии, 150мм
Высота в полностью сжатом состоянии, 70мм
Минимальное рабочее давление, бар 1
Максимальное рабочее давление, бар 15
Давление разрушения, бар 25
Подъёмная сила (сопротивление сжатию) при давлении 10 бар, кгс 1100
Допустимый угол изгиба под нагрузкой, град 10
ВНИМАНИЕ!
Производитель оставляет за собой право вносить изменения в конструкцию изделий и деталей, не ухудшающих качество изделия, без предварительного уведомления.
