Кастор-платы УАЗ Патриот, Хантер лифт 5-8 см. (ком-кт. 4шт.) "АвтоГур73"
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
На этой странице можно купить кастор-платы УАЗ Патриот, Хантер лифт 5-8 см. (ком-кт. 4шт.).На нашем сайте вы можете приобрести всё для вашего внедорожника, начиная с обычных кронштейнов и прокладок, заканчивая дефицитными запчастями. Покупайте только лучшие запчасти у нас, вы действительно покупаете лучшее!
Применяется на а/м УАЗ Хантер, Патриот на пружинной подвеске при лифте подвески от 50 мм для возвращения угла наклона шкворня к заводским параметрам после лифта подвески.
При лифтовке подвески автомобиля с полностью зависимой подвеской изменяется продольный угол наклона шкворня моста из-за установки более длинных пружин. При лифтовке на 5-8 см для устранения этого негативного последствия (оно ухудшает управляемость и курсовую устойчивость внедорожника) установливают сайлент-блоки со смещенным отвестием под болт рычага. Такие сайлент-блоки возвращают угол наклона шкворня к заводским параметрам. Но в случае с УАЗом изготовить такой сайлент-блок не представляется возможным из-за маленького размера самого сайлент-блока, то есть отверстие под болт попросту некуда смещать, оно вплотную подходит к стенкам сайлент-блока не оставляя места для собственно резины. Поэтому для УАЗа предлагается иное решение для исправления угла наклона шкворня – установить кастор-платы.
У кастор-плат такое же назначение, что и у кастор-китов, с той лишь разницей, что производители лифт-комплектов рекомендуют к установке кастор-платы при больших лифтах подвески – 10 и 15 см, когда уже не хватает возможностей эксцентриковых сайлент-блоков (та же проблема – такой сайлент-блок уже невозможно изготовить). Кастор-платы ставятся между рычагом и мостом, изменяя таким образом положение моста, а соответственно и угол наклона шкворня. В случае с УАЗом мы предлагаем кастор-платы, сделанные под лифт 5-8 см. Установка кастор-плат требует слесарных работ с применением отрезной машинки – приходится срезать часть стандартного кронштейна крепления рычага к мосту – и сварочного аппарата, так как касторплаты для УАЗа необходимо подваривать к кронштейну крепления рычага (на внедорожниках иностранного производства конструкция кронштейна позволяет ставить кастор-платы только на болтовых соединениях). Соответсвенно, после того, как кастор-плата установлена на автомобиль, вернуться к первоначальной конструкции проблематично, поэтому разлифтовывать автомобиль не рекомендуется.

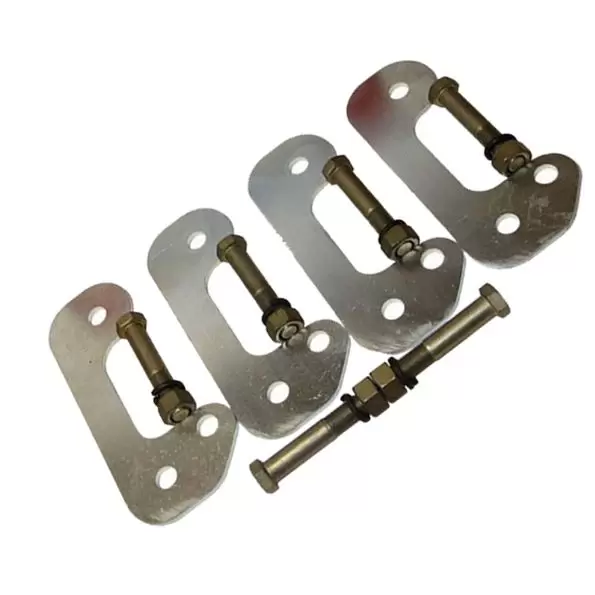

Состав комплекта:
- Пластина со смещенными отверстиями — 4 шт.;
- Болт — 4 шт.;
- Гайка — 4 шт.;
- Шайба гровер — 4 шт.
