Конструкция, особенности переделки внедорожников, углы съезда-въезда и рампы

Во всем мире автомобилисты любят и ценят внедорожники за их проходимость, надежность и безопасность. Однако далеко не все владельцы «джипов» хорошо разбираются в их устройстве, потому сегодня мы поговорим про углы съезда-въезда и рампы внедорожников, это поможет вам лучше разобраться в устройстве своего автомобиля.

Особенности конструкции

Чтобы разбираться в особенностях сбора автомобилей, необходимо выбрать несколько моделей или марок для рассмотрения. Они помогут понять особенности конструкции, а также разобраться в том, как выполнить доработку так, чтобы на машине можно было смело покорять любое бездорожье, любые участки и зоны. Чаще всего в качестве основы рассматривают следующие авто:

• Лада «Нива»;
• УАЗ «Патриот»;
• ГАЗ-66;
• ГАЗ «Тигр»;
• Ленд Крузер 80.

Что касается двигателя, то для вездехода, настоящего «джипа», способного преодолевать любые неприятности дороги, важна не только и не столько мощность мотора, сколько его крутящий момент. Крайне желательно, чтобы максимальное значение данной характеристики мотор приобретал как можно при меньших оборотах. Если говорить просто, то двигатель должен хорошо «тянуть на низах». Этому требованию лучше всего соответствуют дизельные двигатели.

Трансмиссия ничуть не менее важна для хорошего внедорожника, чем двигатель. Этот элемент имеет множество разных конструкций, главное, чтобы сцепление было усиленным, так оно сможет выдержать максимально высокие нагрузки, возникающие в процессе езды по сложным участкам местности.

КПП у двигателя должна быть механической с ручным переключением. Конечно, на рынке полно внедорожников и с автоматической коробкой, однако для опытного автомобилиста сильнее важна проходимость, нежели комфорт езды, потому механика считается более предпочтительной. Большой опыт позволяет автомобилисту знать, когда нужно включить вторую передачу, чтобы преодолеть особенно сложный участок, пройти по которому на четвертой скорости не выйдет. К недостаткам АКПП относится также их дороговизна, сложный, а потому затратный ремонт, а в процессе преодоления сложных трасс возможны различные неприятности, именно поэтому лучше выбирать механическую коробку. Кстати, при выборе коробки нужно учитывать передаточные числа таких элементов, как: главная передача, КПП и раздаточная коробка.

Раздаточная коробка хорошего внедорожника должна иметь понижающую передачу, главное назначение которой заключается в увеличении крутящего момента. К примеру, если машина попадает с проселочной дороги на участок с песком, то можно быстро включить понижающую. Благодаря раздаточной коробке с понижением водитель вовсе не заметит разницы между ездой по грунтовке и по песку, разве что скорость уменьшится.

Дифференциалы на внедорожниках бывают межосевые и межколесные. Во время поворота машины, ее передние колеса проходят разное расстояние, поэтому необходима передача некоторой мощности от одного колеса другому. Для этого и нужны дифференциалы. Однако на бездорожье они иногда только мешают, так как при застревании одного колеса, второе продолжает крутиться.

В такой ситуации на дороге автомобилисту поможет блокировка дифференциала. Она позволяет передавать колесам равное количество мощности, благодаря чему автомобиль сможет выбраться даже из сильной грязи. На «джипы» устанавливают как ручные, так и автоматические дифференциалы, с полной или частичной блокировкой.

Самодельные внедорожники зачастую собираются из деталей от разных моделей. К примеру, на машину можно поставить диски с шинами от трактора, сиденья от «Мерседеса», подвеску от грузовика. Подбор запчастей от разных марок и моделей осуществляется для того, чтобы улучшить проходимость и заменить стандартные детали проверенными. Выбор запчастей нужно делать в зависимости от того, с какими целями машина собирается. Если автомобиль будет использоваться только для езды и развлечений, то мосты устанавливаются новые, выбираются достаточно большие колеса, подбирается шноркель и можно ехать. Если же хочется глобально модернизировать автомобиль, то нужна будет полная изменения конструкции, когда от основы не остается практически ничего – одна только рама, кузов и салон.

Выбор кузова для внедорожника

При сборке автомобиля обязательно нужно уделить большое внимание выбору рамы, которая должна быть максимально прочной, практически неуязвимой к нагрузкам и негативным воздействиям. Иногда собираются автомобили с несущим усиленным кузовом, которые называют «паркетниками», однако такая конструкция не характеризуется высоким запасом прочности, который есть у рамы.

Очень важно защитить все важные агрегаты автомобиля снизу, чтобы в процессе эксплуатации транспортного средства в них не попадала трава, грязь и камни. Сегодня на рынке можно встретить множество разнообразных изделий для защиты моторного отсека, в том числе стальные и кевларовые листы. Помните, что от конструкции кузова напрямую будут зависеть геометрические показатели проходимости автомобиля: углы съезда-съезда, клиренс и угол рампы.

Клиренсом называется дорожный просвет – то есть расстояние между нижней точкой кузова и поверхностью дороги или земли (смотря по какой поверхности едет автомобиль). Считается, что чем больше клиренс, тем лучше для проходимости транспортного средства, однако лишь до определенного момента. При слишком сильном увеличении дорожного просвета поднимается и центр тяжести, что не самым положительным образом скажется на устойчивости машины.

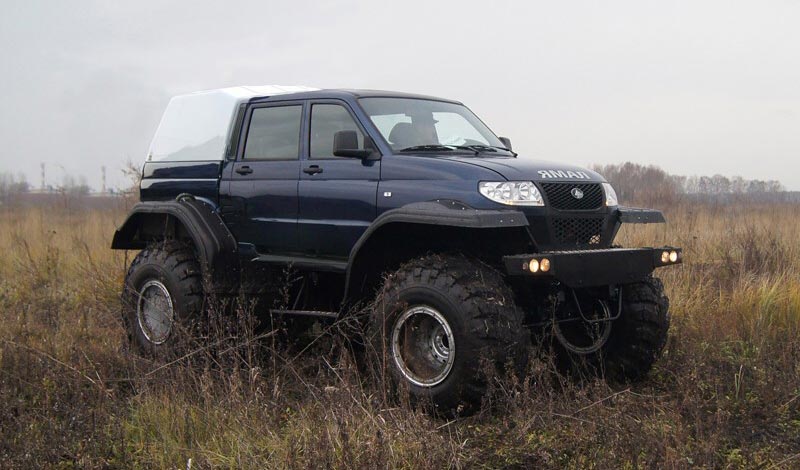

Пример умелой переделки автомобиля УАЗ «Патриот»

Понятнее всего, как собирается автомобиль, если рассмотреть масштабную переделку на примере, что мы и сделаем сейчас. Итак, перед перестройкой специалисты демонтировали установленные мосты и поставили вместо них «гибридные», предназначенные для колес большого размера. Они имеют размер 1300х700 R21 со сверхнизким давлением 0,2-0,25 кг/см² и предназначены для передвижения по болотистой местности.

Рекомендуется установить систему автоматической подкачки шин, хоть она и стоит около 100 тысяч рублей. Для такого автомобиля обычное давление в шинах для нормального передвижения по дорогам составляет 0,5 атмосфер, а для грунтовых дорог – 0,3 атмосфер. Если же на автомобиле планируется ездить по болотам, давление должно составлять 0,2 атмосфер. Если давление будет другим, то высока вероятность того, что автомобиль застрянет.

В процессе модернизации заменили сальники и подшипники на импортные, а главная пара с передаточным отношением 2,78 была установлена от УАЗ. Такое решение уменьшило максимальную скорость автомобиля, однако главная цель была в том, чтобы сделать автомобиль проходимым, а потому решение полностью оправдано. В местах крепления подвески раму дополнительно усилили.

На переднюю подвеску были установлены специальные амортизаторы, обеспечивающие лифт подвески на 5 см. Благодаря принятым решениям удалось увеличить высоту автомобиля до 250 мм. Сзади были установлены рессоры от «ГАЗели» и раздаточная коробка от БТР-60. Все это было сделано ради того, чтобы увеличить ход подвески. Автомобиль с такой конструкций практически с нулевой вероятностью может потерять колесо в глубокой яме.

Также был установлен дизельный мотор объемом 1,5 литра и мощностью 110 лошадиных сил. Автомобиль может развивать очень скромную скорость – всего 120 км/ч, однако не для высокой скорости его собирали. По мнению водителей, оптимальная скорость движения составляет 60 км/ч, если скорость выше, то управление становится менее комфортным.

Естественно, подобные транспортные средства не предназначены для эксплуатации на общественных дорогах, они должны форсировать болота, куда не может сунуться даже современный и качественный кроссовер. Расход топлива у получившегося автомобиля составляет от 17 литров на 100 км и напрямую зависит от режима работы. Чем тяжелее, тем выше расход.

Что такое угол въезда и рампы?

Углами съезда-въезда принято обозначать крутизну подъема, которую можно преодолеть на автомобиле без соприкосновения кузова транспортного средства с поверхностью грунта. Поэтому, чем короче свесы кузова – всевозможные лебедки, бампера и фаркоп, тем круче подъемы на машине можно преодолеть.

Что касается угла рампы, то так называется максимальный угол эстакады, который может быть преодолен автомобилем, без соприкосновения днища и верхнего перелома эстакады. Угол рампы напрямую зависит от базы транспортного средства и расстояние между осями. Чем больше база, тем меньшим будет угол переката.

Если необходимо сделать действительно надежный и проходимый внедорожник, то ему потребуется энергоемкая подвеска, которая сможет гасить большие удары о неровности почвы.

Ход подвески должен быть максимально большим, чтобы снизить вероятность диагонального вывешивания, когда от земли отрываются сразу два колеса по диагонали (с разных осей). Большой ход подвески позволяет автомобилю проходить даже крупные траншеи. Чтобы правильно выбрать базу для переделки, рекомендуется ознакомиться с этими характеристиками у разных автомобилей:

Кстати, многие спецы рекомендуют устанавливать на колеса бедлоки. Так называют специальные устройства из двух колец, которые соединяются болтами. Их наличие снижает вероятность разбортовывания шины при полном отсутствии давления. Если же автомобиль планируется использовать в грязных условиях (буквально), то тогда лучше установить грипперы – резиновые полосы с протекторами и шипами, которые надеваются на колеса. А для преодоления льда и сугробов лучше установить цепи противоскольжения.
