Карданный вал УАЗ «Патриот»

«Патриоты» на Ульяновском автозаводе выпускаются с 2005 года, однако производитель использует в них концепцию более старых «Бобиков», которой уже более 60 лет. Одним из важнейших элементов всего концепта выступает трансмиссия, о которой мы и поговорим сегодня.

Особенности и конструкция трансмиссии «Патриотов»

Все модификации «Патриотов», коих за годы существования марки было выпущено немало, имеют практически одинаковую схему трансмиссии, работающей по одному и тому же принципу.

Трансмиссия «Патриота» включает в себя несколько важнейших элементов:

1. Сцепление. Сцепление «Патриота» сухое однодисковое. На ранних моделях использовали заводские сцепления Ульяновского завода, но позднее перешли на более современное и надежное в использовании сцепление Sacks.
2. КПП. «Патриоты» обычно оснащаются пятиступенчатой коробкой переключения передач корейской компании Dymos (сборка в Китае).
3. Раздаточная коробка. На ранних моделях УАЗ устанавливали 2-ступенчатую раздаточную коробку с ручным управлением. Но с 2013 года производитель перешел на использование раздаточной коробки Dymis с электрическим управлением и увеличенным передаточным числом понижающей передачи. Раздаточная коробка устанавливается на коробку переключения передач, на втором валу размещен барабан стояночного тормоза, благодаря этому при использовании «ручника» тормозит карданный вал привода заднего моста.
4. Карданные передачи. Передний кардан является цельным, оснащенным двумя шарнирами, а задний на ранних моделях использовался составной с промежуточной опорой. Только с 2013 года на автомобили стали устанавливать укороченный цельный вал вместе с новой раздаточной коробкой.
5. Задний мост. На «Патриотах» устанавливается задний мост типа «Спайсер» - неразъемный, подключенный постоянно, с одноступенчатой главной передачей, передаточное число которой составляет 4,625.
6. Передний мост. Производитель использует передний мост типа «Спайсер» с теми же характеристиками, что и задний мост. Для подключения моста используется поворот муфт вручную или с помощью установленной автоматики. Ступицы колес устанавливаются на шрус «Бирфильд».

Теперь немного о работе трансмиссии. Она в «Патриоте» работает достаточно просто: при езде по нормальной дороге, автомобиль движется при задействовании только заднего моста. Раздаточная коробка просто передает крутящий момент через себя на ГП заднего моста. Если же движение осуществляется по полотну с плохим покрытием, работа трансмиссии может происходить по двум вариантам:

1. Включение полного привода. Для этого нужно подключить передний мост через раздаточную коробку.
2. Включение полного привода с понижением. Подключение осуществляется через раздаточную коробку.

В первом варианте движения раздаточная коробка выполняет прямую передачу крутящего момента сразу на два моста. Во втором случае осуществляется преобразование крутящего момента и его передача на мосты.

При внимательном рассмотрении трансмиссии новых «Патриотов» обязательно нужно уделить особое внимание ведущим мостам и карданным валам.

Виды и особенности мостов

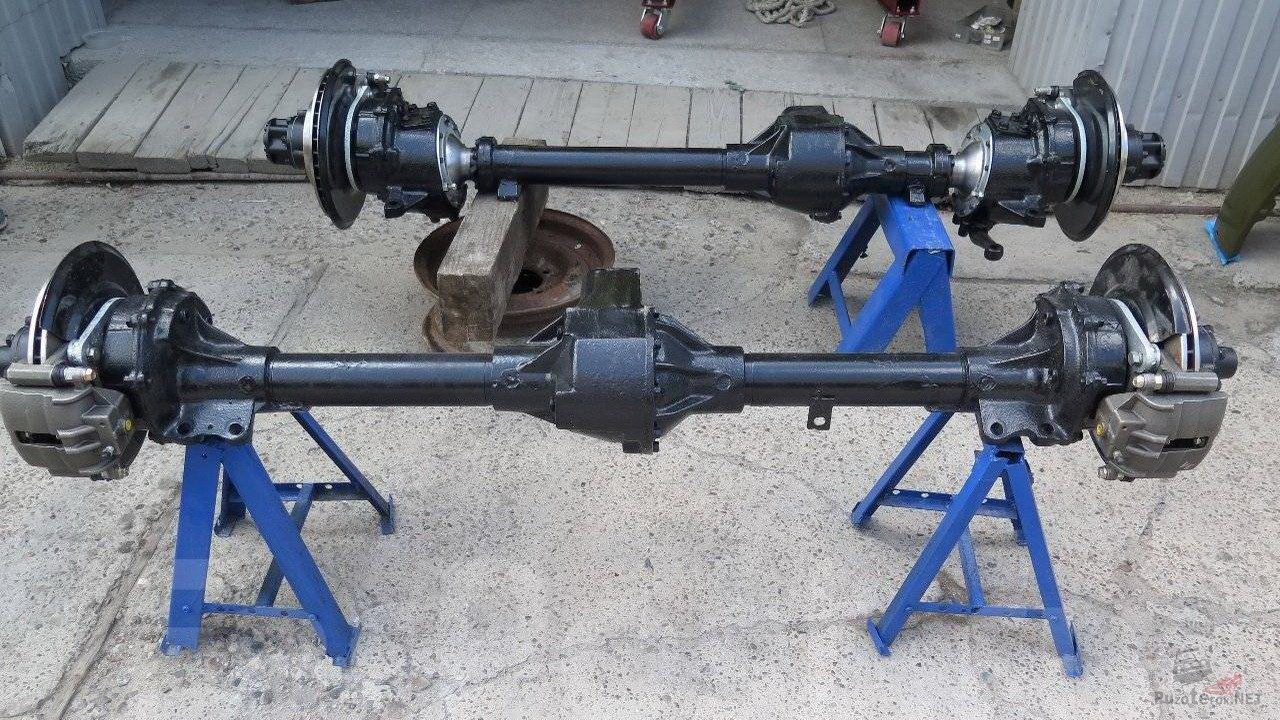

На современные патриоты Ульяновский завод устанавливает мосты типа «Спайсер», которые имеют множество преимуществ по сравнению с мостами, которые устанавливались на УАЗы раньше. Главным достоинством такого изделия является его неразборность. Картер моста является цельнолитым, а в задней части он закрывается штампованной крышкой.

Полуоси моста располагаются в чулках круглого сечения, жестко установленные в картере. В итоге создается жесткая и очень прочная конструкция, способная выдерживать даже экстремальные нагрузки. При этом благодаря наличию крышки, существенно упрощается обслуживание и ремонт редуктора. Ремонт может осуществляться без демонтажа и располовинивания моста.

В картере моста находится главная передача, состоящая из большой ведомой и малой ведущей шестерни, а также дифференциал, оснащенный четырьмя сателлитами, которые установлены на разъемной крестовина и с двумя шестернями полуосей.

Дифференциал заключен в корпус, к которому закрепляется большая шестерня ГП с помощью болтов. Фиксация редуктора в картере моста выполнена с помощью двух подшипников, один из которых закреплен на ступице ведомой шестерни, а второй – с противоположной стороны на корпусе.

Редукторы заднего и переднего мостов одинаковы, однако на переднем установлены шрусы. Кроме того, задний и передний мосты отличаются креплениями, которые используются для их фиксации на раме. Задний мост оснащен кронштейнами, которые позволяют закрепить его на рессорах и отбойной площадке для удара резиновых ограничительных буферов. На переднем мосту установлены кронштейны, которые предназначены для фиксации к рычагам передней подвески и амортизаторам, а также площадки с буферами для установки пружин подвески.

На всех «Патриотах» устанавливаются мосты с передаточным числом 4,625. Военные мосты и мосты с другим передаточным числом на этих машинах не используются. Такое решение дает важное преимущество, если произойдет какая-либо поломка, то с ее устранением у собственника не возникнет совершенно никаких сложностей. Отремонтировать и заменить полностью унифицированный мост проще и дешевле всего.

Виды и особенности карданных валов

На «Патриоты» до 2013 года выпуска и после устанавливались разные по конструкции и техническим характеристикам карданные валы. Сильнее всего разницу между ними можно заметить, если внимательно рассмотреть задние валы.

Передний карданный вал «Патриота» цельный, имеющий трубчатую скользящую вилку с двумя карданными шарнирами. Скользящая вилка расположена со стороны раздаточной коробки, на шлицах в ней размещается вал с жестко приваренной вилкой. Сальник фиксируется с помощью резьбовой обоймой, он предотвращает утечку и загрязнение смазки шлицевого соединения. Соединение вала с раздаточной коробкой и мостом выполняется посредством одинаковых фланцев.

Вилки собираются в шарниры благодаря крестовинам, устанавливаемым в вилки на четырех игольчатых подшипниках. Для смазки находящихся в крестовине подшипников в конструкции предусмотрены полости и пресс-масленка. Подшипники установлены в крестовине посредством уплотнительных колес. Манжеты и защитные кольца предотвращают утечку масла.

Если рассматривать задний кардан старого типа, использовавшийся для автомобилей с раздаточной коробкой с ручным управлением, то он составной. Вал состоит из переднего вала со скользящей вилкой и заднего вала трубчатого типа с промежуточной опорой. Передний вал по своим конструктивным характеристикам идентичен тому, что описан выше. Задний вал представляет собой тонкостенную трубу с приваренной задней вилкой, а передняя вилка имеет специальное нескользящее шлицевое соединение (она жестко крепится посредством болта, который вворачивается в торец вала). Наличие съемной вилки дает возможность установить промежуточную опору, которая представляет собой резиновую подушку с подшипником, которая заключена в кронштейн из металла. Чтобы защитить подшипник на передней вилке и трубе вала присутствуют специальные тарельчатые отражатели грязи.

Задний вал нового типа предназначен для автомобилей с раздаточной коробкой с электронным управлением. Они устанавливаются на внедорожники Ульяновского завода после 2013 года выпуска. В таких автомобилях используются цельные карданные валы, не имеющие промежуточной опоры. Они по своей конструкции аналогичны переднему валу. Такое техническое решение дает возможность увеличить надежность всей трансмиссии в целом, а также уровень создаваемого в процессе езды шума.

Начиная с 2014 года на новые «Патриоты» на заводе начали ставить модернизированные необслуживаемые карданные валы, которые характеризуются повышенным ресурсом и увеличенной надежностью. Однако по характеристикам они полностью соответствуют валам, которые устанавливались на предыдущие модели автомобиля.

Сегодня карданные валы для УАЗов изготавливаются на Ульяновском заводе, а также многими другими производителями. Большое количество производителей дает возможность при необходимости быстро купить отдельные детали для ремонта или полные узлы для замены.

Техобслуживание и ремонт трансмиссии «Патриотов»

Инструкция по эксплуатации транспортного средства, которой обязательно комплектуется каждый автомобиль, содержит в себе информацию о порядке техобслуживания и ремонта трансмиссии машины. Однако не лишним будет затронуть тему основных работ по техническому обслуживанию карданных валов и мостов:

1. Мосты. В процессе эксплуатации автомобиля необходимо регулярно проверять уровень масла в картере мостов и пополнять его, если в этом возникает необходимость. Замена масла требуется каждые 50-70 тысяч километров пробега, либо каждые два года использования транспортного средства. Производитель советует пользователям использовать специальные трансмиссионные масла вязкостью 75W90, однако допускается использование масел вязкостью до 75W140. В задний мост нужно вливать около полутора литров масла, а в передний – около 1,33 литра. Каждые ТО-2 необходимо проводить очистку сапуна, проверять мосты на надежность всех соединений и наличие люфта, а также с определенным пробегом затягивать болты крепления шестерней ГП и корпусов подшипников. В случае выхода из строя шестеренок редуктора их можно заменить на новые, однако это необходимо делать в комплекте. Замена только одной шестеренки может стать причиной новой неисправности в скором будущем. После установки новых деталей нужно регулировать подшипники, а также производить обкатку.
2. Карданные валы. Новые валы «Патриотов» на автомобилях после 2014 года выпуска не нуждаются в обслуживании. Если на машине установлен вал старого типа, ему требуется регулярная смазка подшипников через пресс-масленки, расположенные на крестовинах. Иногда может возникнуть необходимость в разборке, очистке и смазке скользящей вилки валов с использованием консистентной смазки.

Настоятельно рекомендуется выполнять техобслуживание новых моделей «Патриот» в сервисных центрах. Профессиональный уход дает возможность существенно увеличить сроки эксплуатации транспортного средства. Однако все отечественные внедорожники, в том числе и новые, отлично адаптированы для самостоятельного обслуживания и ремонта, если в этом возникает необходимость.

Самостоятельный ремонт выбирают многие собственники, так как это дает возможность существенно сократить расходы.

В любом случае, обслуживание должно выполняться правильно, в соответствии с рекомендациями производителя. Только так можно гарантировать продолжительные сроки эксплуатации всех узлов вашего «Патриота».
