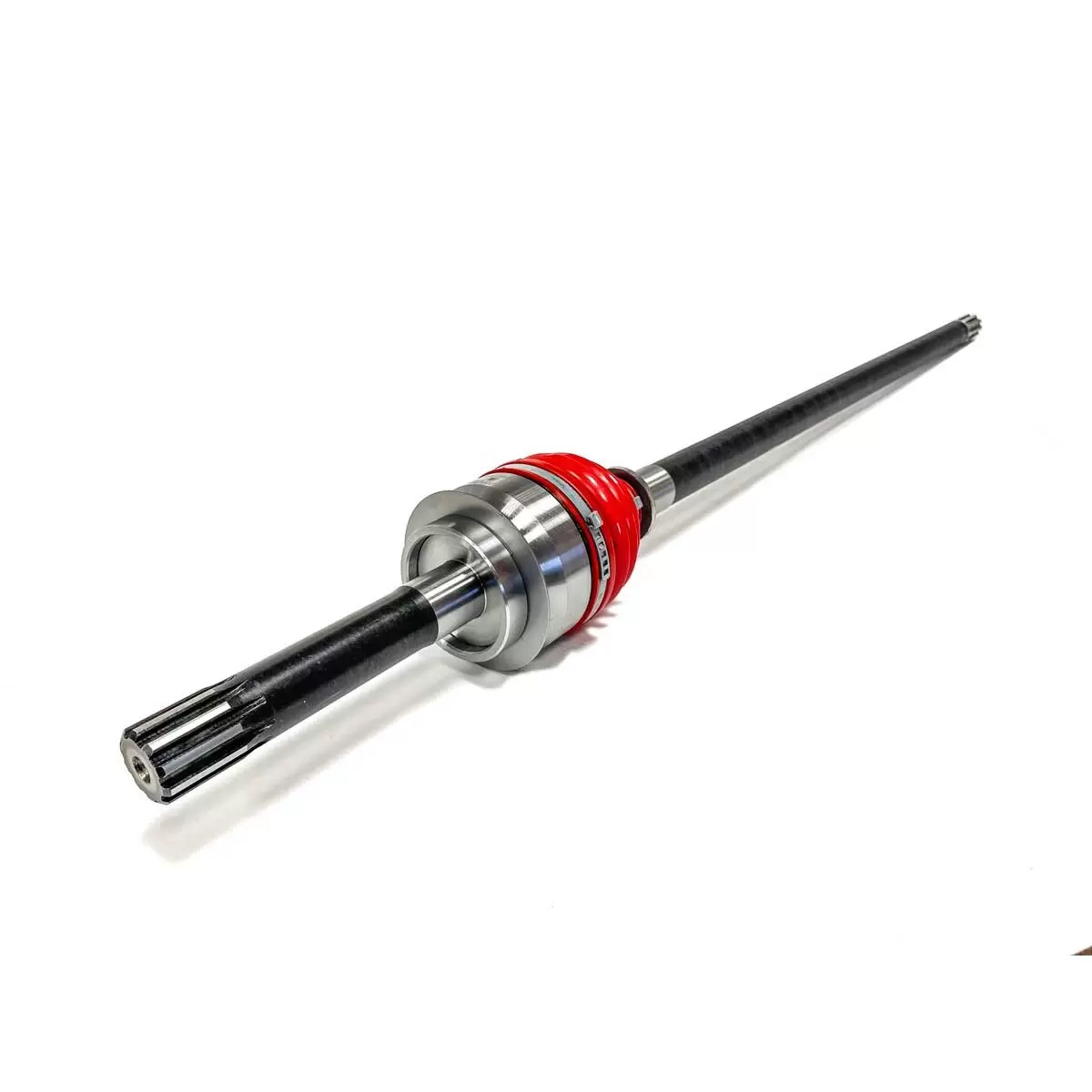

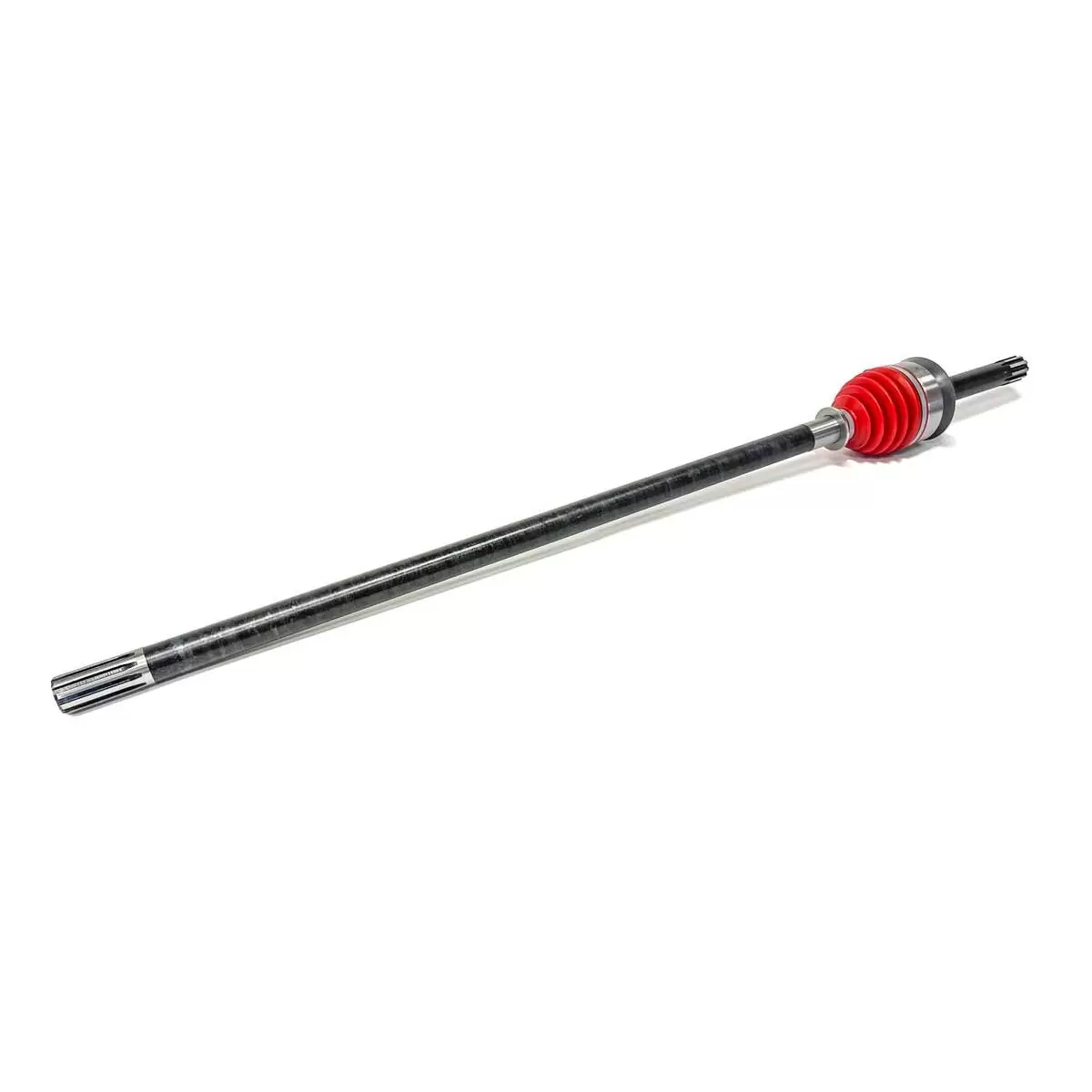

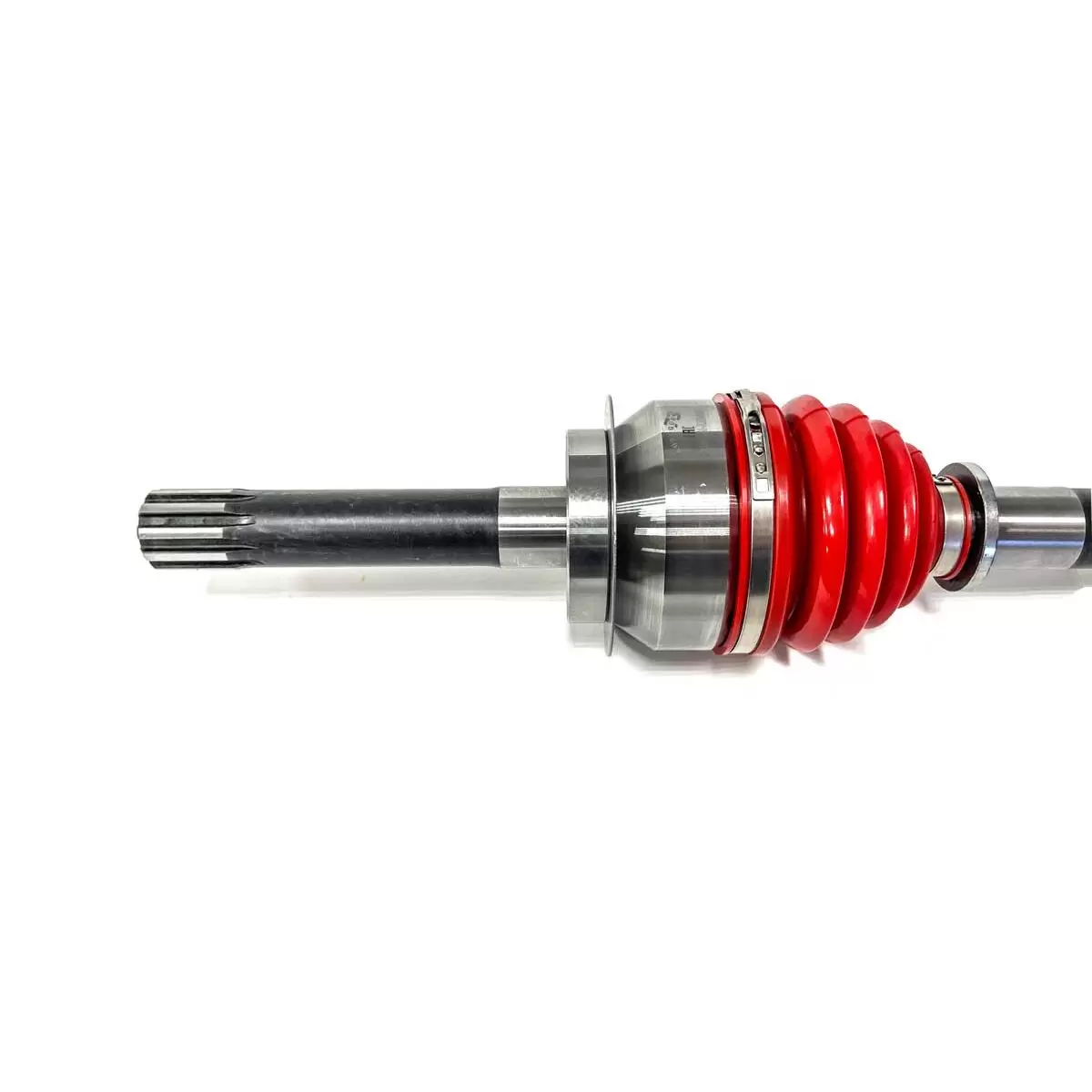

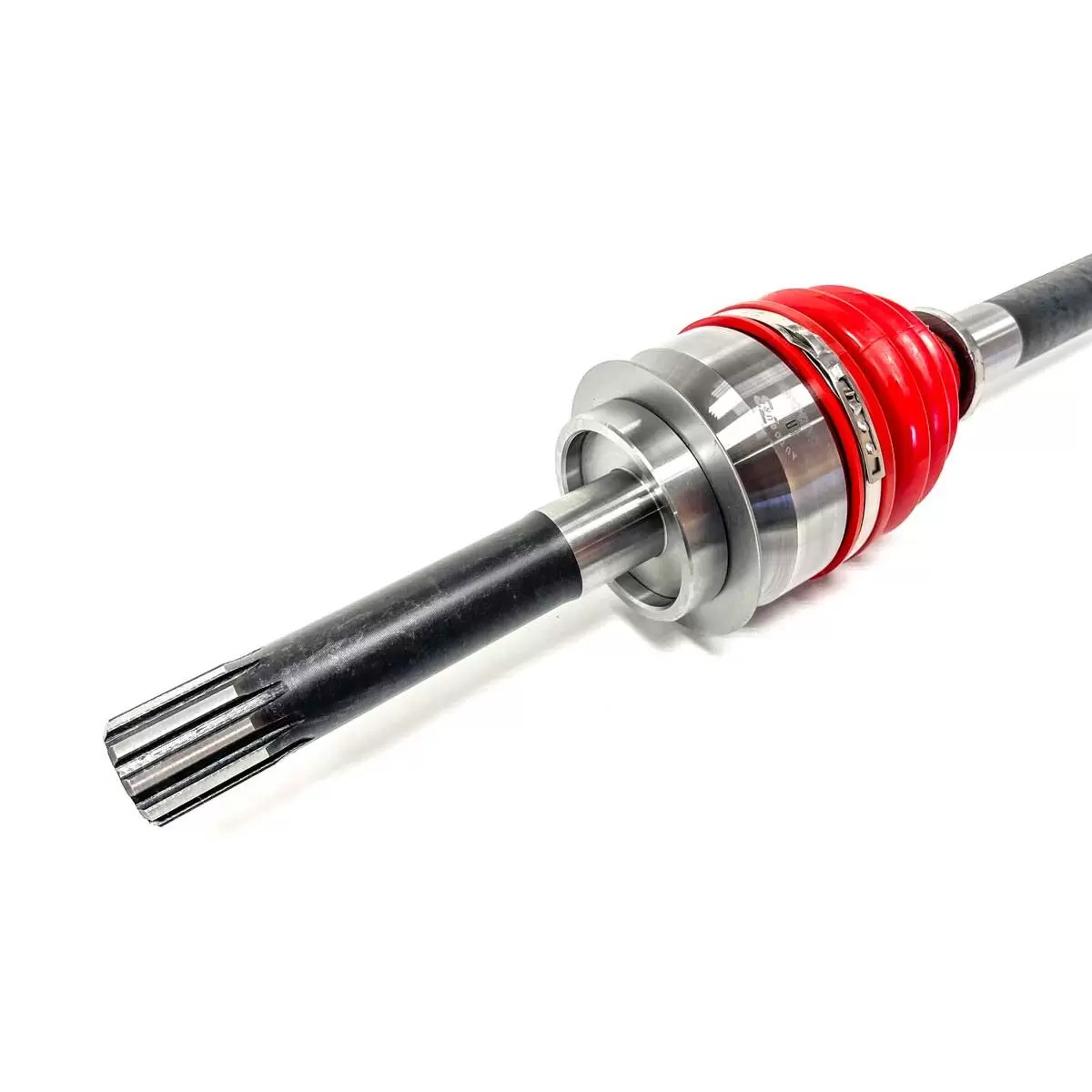

Шарнир поворотного кулака (шрус) УАЗ Профи УСИЛЕННЫЙ левый длинный
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
- УАЗ Патриот с 2018 г.в.
- УАЗ Профи
Описание
О товаре
Шрус, или шарнир равных угловых скоростей, является элементом трансмиссии и служит для передачи крутящего момента между осями, обеспечивая постоянную угловую скорость, несмотря на угол между ними.
Применяемость
Предназначен для использования с жёсткими принудительными блокировками и самоблоками, а также при установке колёс большего диаметра и повышении мощности двигателя и передаточного числа главной пары. Замена неисправного левого длинного ШРУСа требуется для автомобилей УАЗ Профи и Патриот, выпущенных с 2018 года и оснащённых открытыми мостами.
Характеристики
- Длина ШРУС, м: 1.110;
- Габаритные размеры упаковки, м: 1.16х0.105х0.105;
- Вес, кг: 9.4;
- Объем в упаковке, м3: 0.013;
- Передаваемый крутящий момент, Нм: 7500-7900;
- Максимальный угол работы, градус: 47;
- Материал: высокопрочную сталь 40CrNiMo (аналог стали 4340-USA) с добавлением хрома и молибдена с хорошей прокаливаемостью и вязкостью.
