Прокладка фланца (полуоси, паронит)
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
Назначение детали

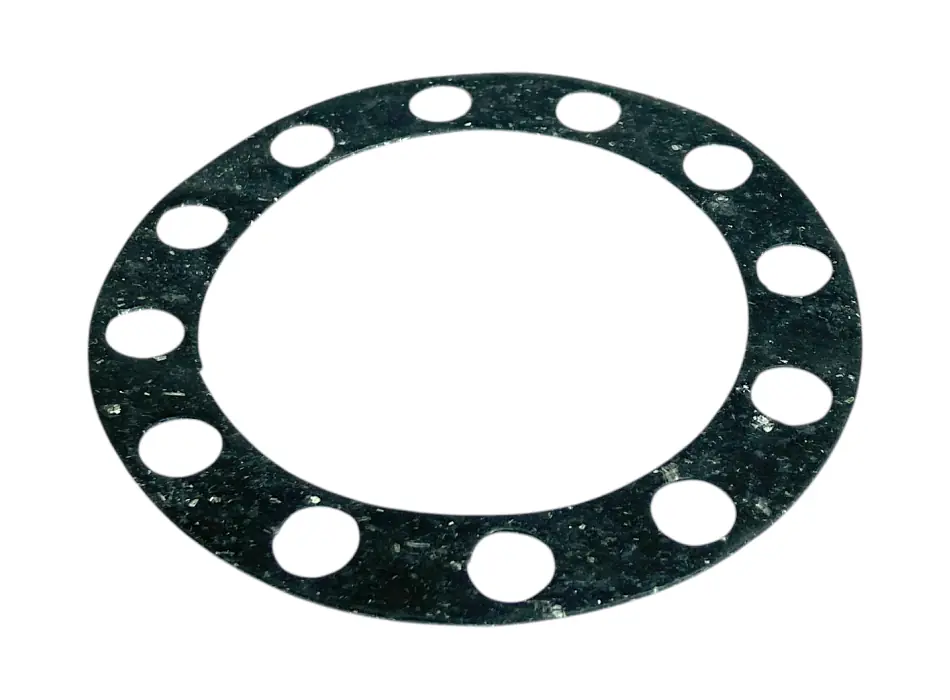

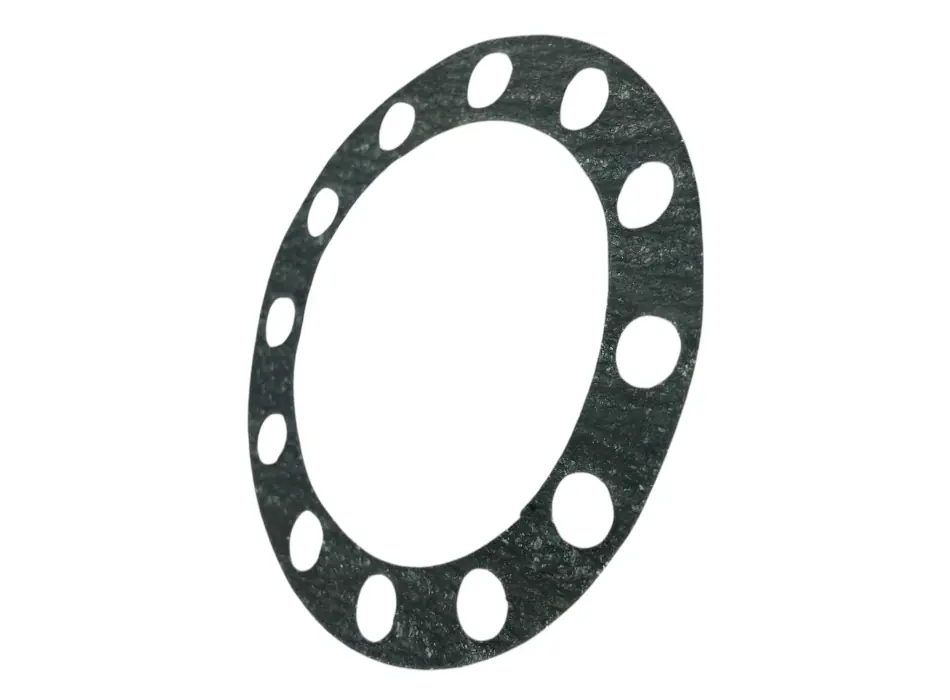

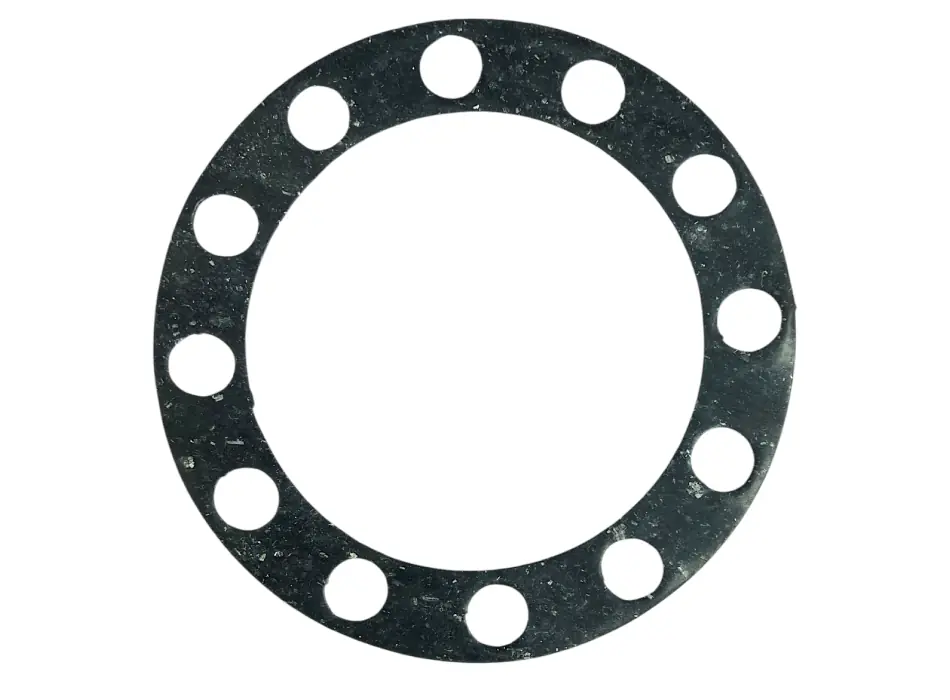

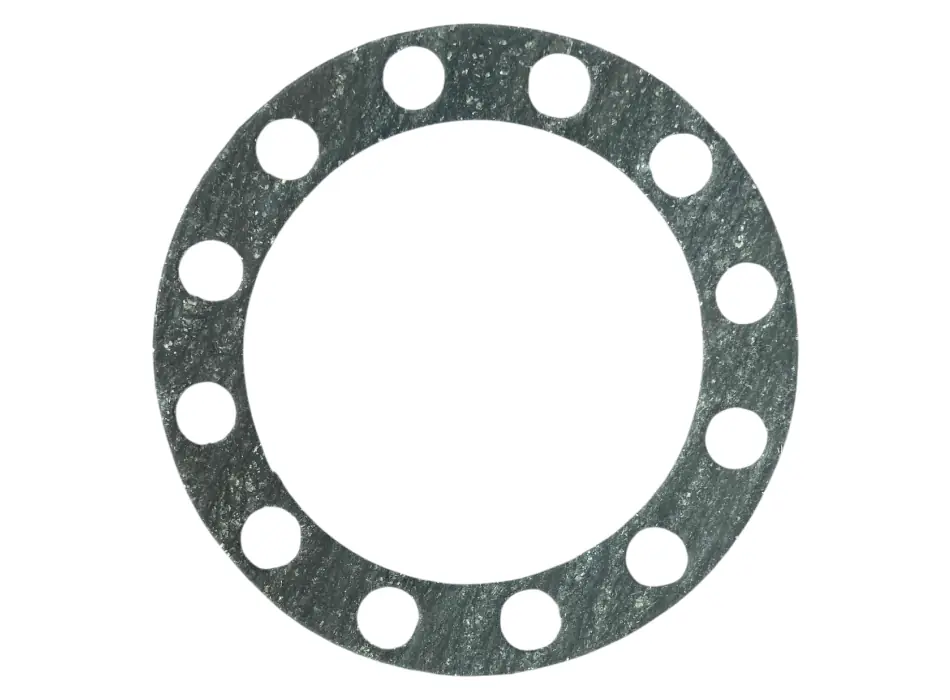

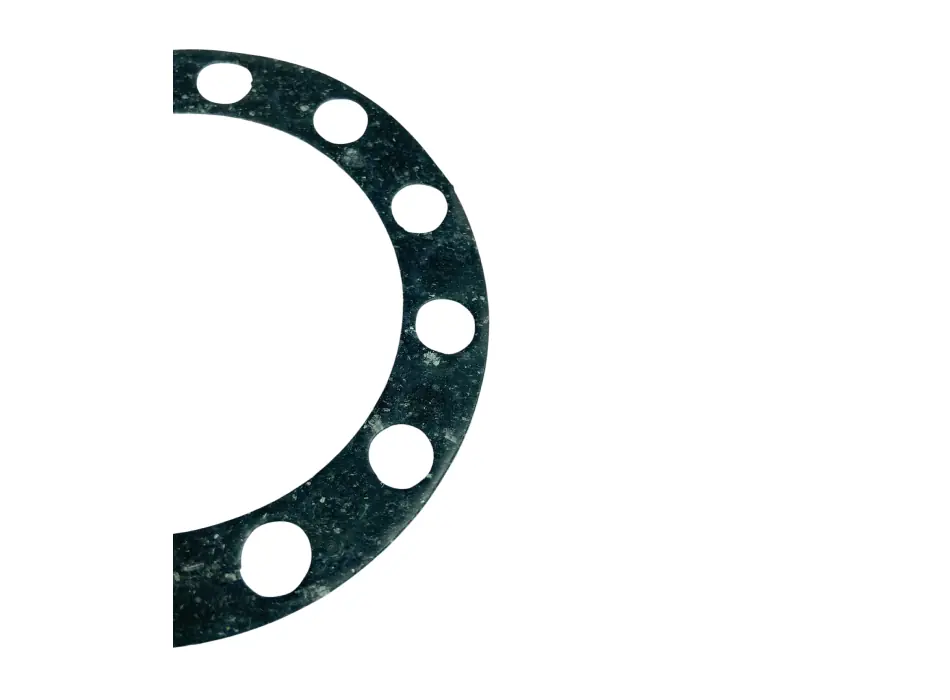

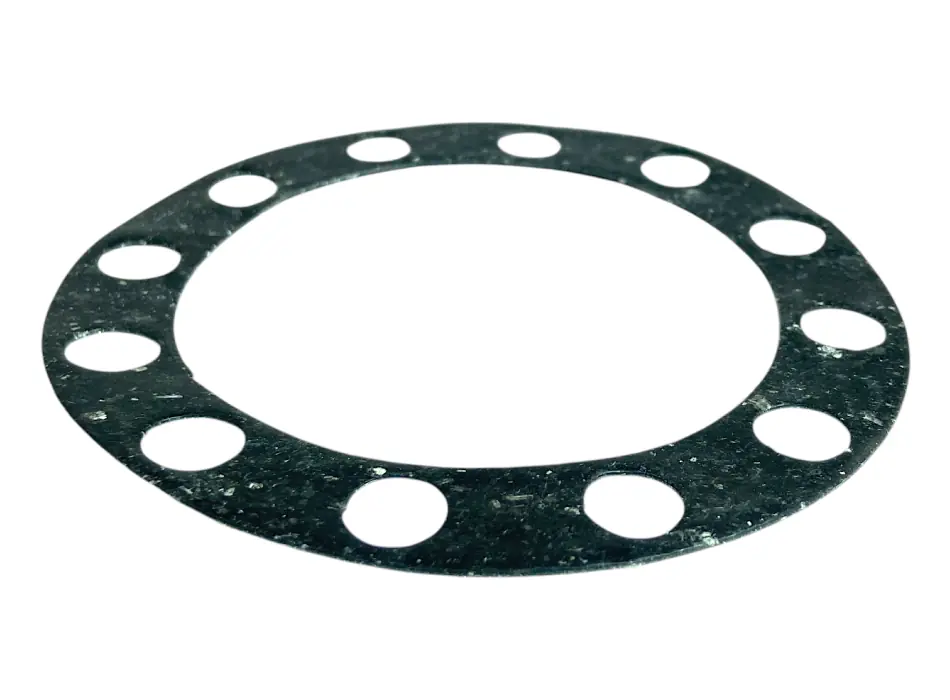

Прокладка фланца полуоси предназначена для герметизации соединения фланца полуоси с картером моста автомобилей УАЗ. Изделие изготовлено из качественного паронита и предотвращает утечку масла, попадание влаги, грязи и пыли внутрь узла, обеспечивая надежную работу трансмиссии.
Преимущества прокладки
Устойчив к воздействию масел, влаги и перепадам температур.
Предотвращает подтекание трансмиссионного масла и защищает узел от загрязнений.
Изготовлена по штатным размерам для удобной установки без доработок.
Характеристики
Применяемость
Прокладка применяется на автомобилях УАЗ с ведущими мостами соответствующей конструкции и используется при установке фланца полуоси согласно заводской спецификации.
Когда требуется замена
Замена прокладки рекомендуется при демонтаже полуоси, ремонте заднего или переднего моста, а также при появлении подтеков масла или повреждении старого уплотнения. Установка новой прокладки позволяет восстановить герметичность соединения и предотвратить утечку смазки.
Дополнительная информация
Паронит отличается высокой механической прочностью, устойчивостью к воздействию технических жидкостей и длительным сроком службы. Для достижения максимальной герметичности рекомендуется устанавливать прокладку на очищенные и ровные поверхности с соблюдением требований по моменту затяжки крепежа.
Данный товар не является оригинальной продукцией производителя автомобиля, указанного в наименовании или описании товара. Наименования автомобильных марок, моделей, артикулов и каталожных номеров используются исключительно в информационных целях для указания совместимости товара с соответствующими транспортными средствами.
Все товарные знаки, наименования брендов и моделей автомобилей принадлежат их законным правообладателям. Использование указанных обозначений не подразумевает наличие какой-либо связи между производителем данного товара и правообладателями соответствующих товарных знаков.
