Муфты подключения переднего моста (хабы колесные) УАЗ (серия Z) хромированные redBTR
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
- УАЗ 3163, Патриот
- УАЗ 452, Буханка
- УАЗ 469, Хантер
Описание
О товаре

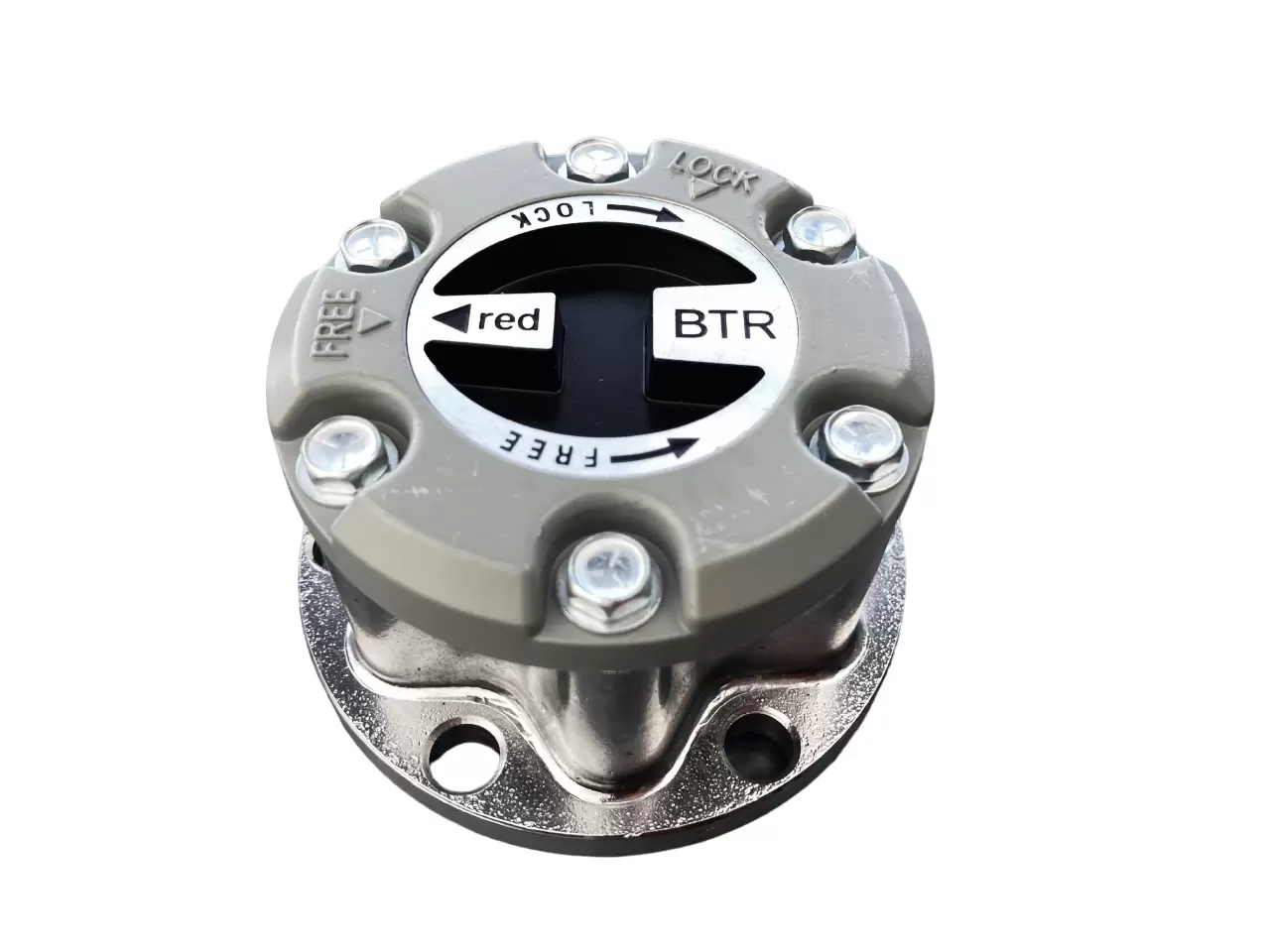

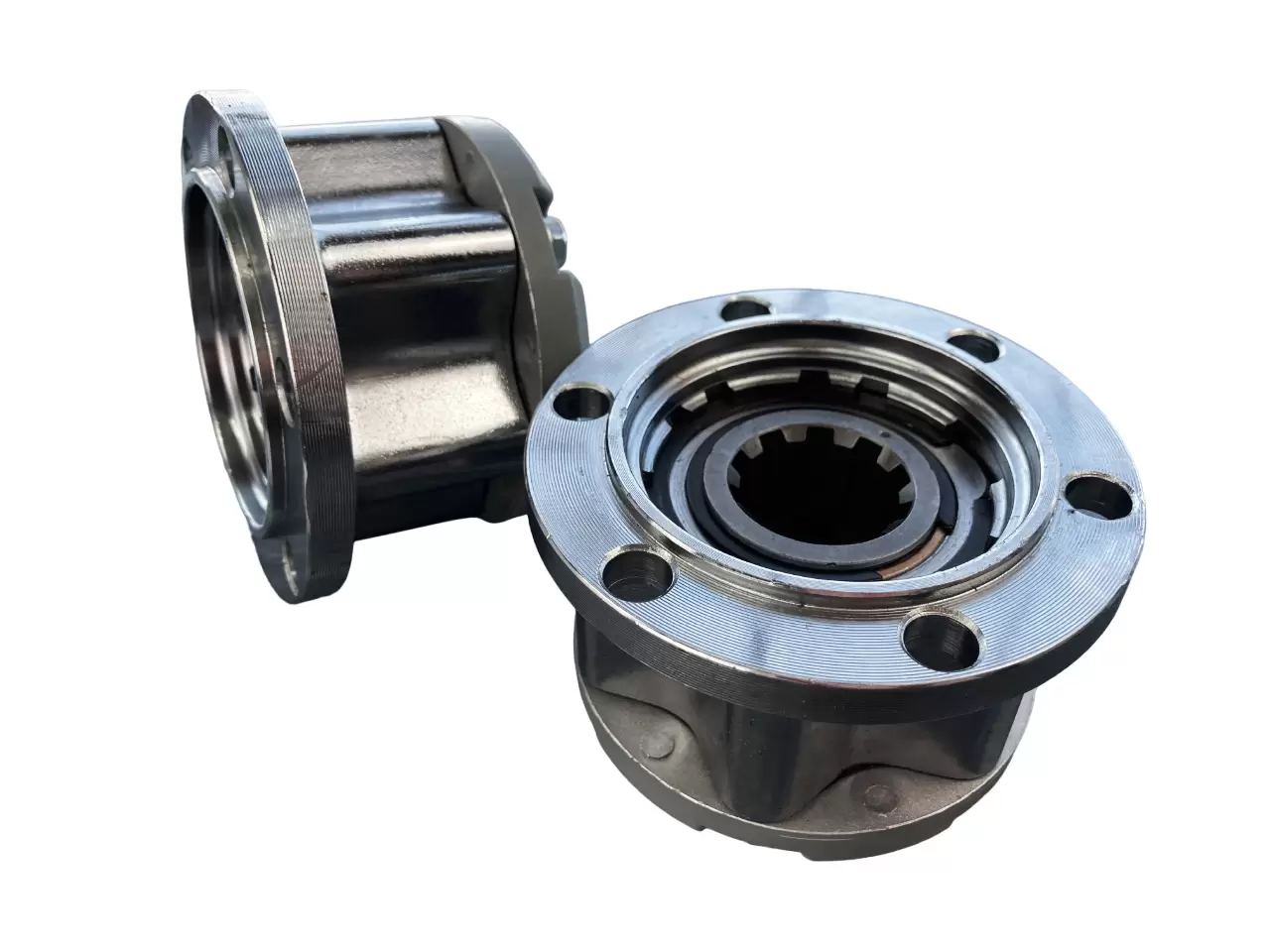

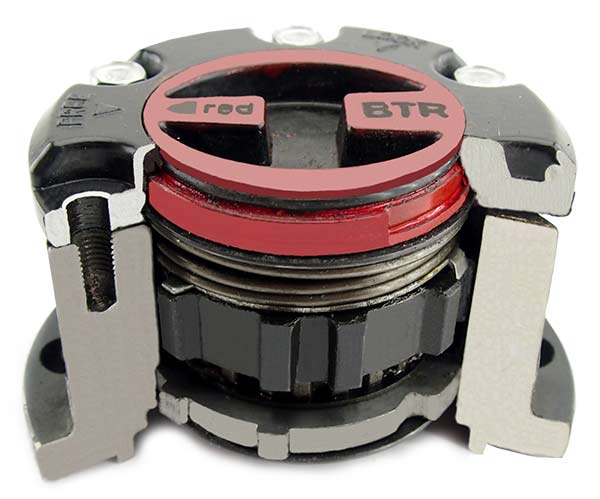

Корпус муфты redBTR УАЗ серии Z выполнен методом холодной штамповки, без предварительного нагрева заготовки. Для металлов и сплавов такая обработка давлением соответствует условиям холодной пластической деформации, сопровождающейся изменением физико-механических свойств. Это позволило redBTR произвести колесную муфту с наилучшими эксплуатационными показателями (повышенная прочность, высокая твердость и износостойкость) при относительно низкой массе детали.
Новая технология производства корпуса позволила максимально увеличить надежность соединений, а высокий уровень уровень пыле- и влагозащиты (IP67), благодаря внедрению уплотнительной силиконовой прокладки, дает возможность использовать новые муфты подключения привода redBTR практически в любых условиях эксплуатации.
Технические характеристики

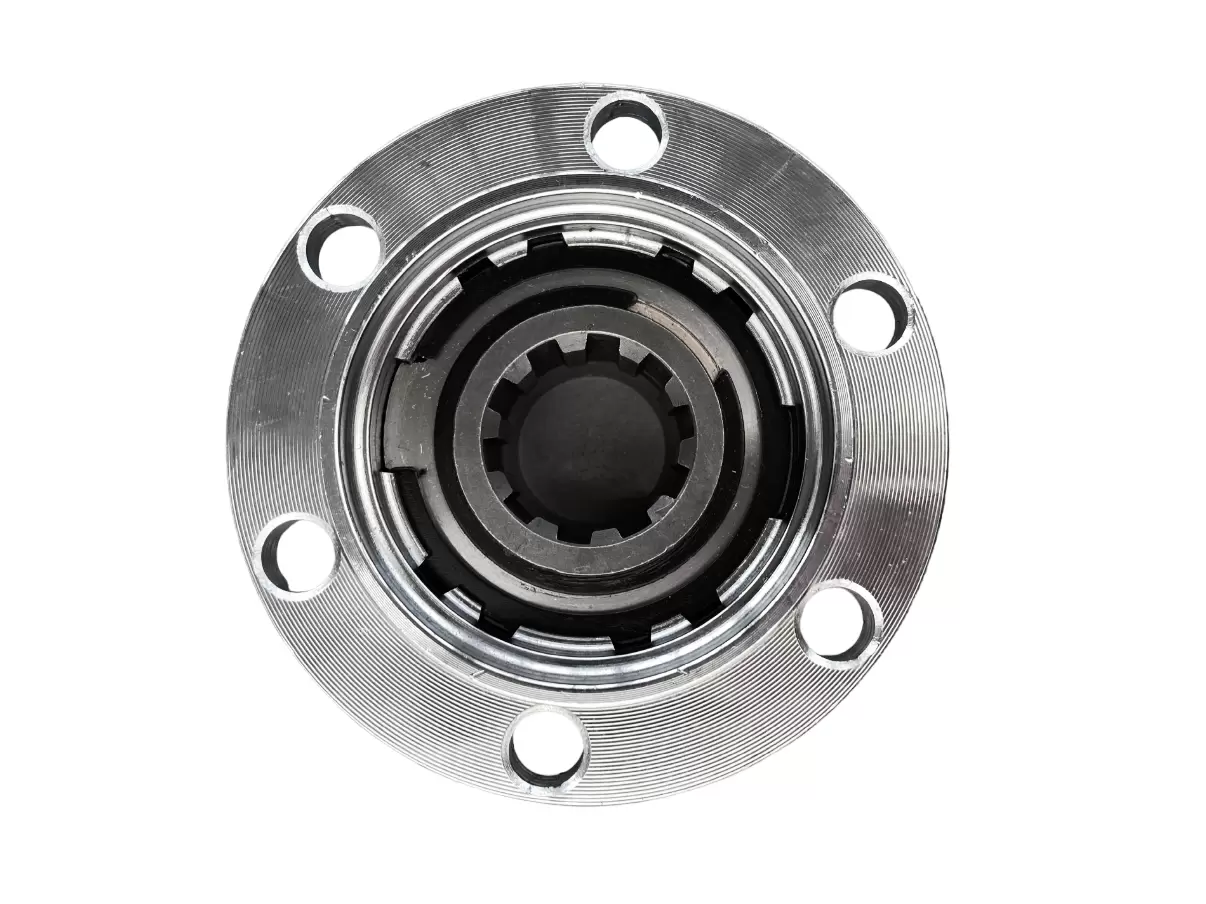

Количество шлицев полуоси - 10 шт.
Количество крепежных болтов - 6 шт.
Диаметр расположения посадочных отверстий - 89,80 мм.

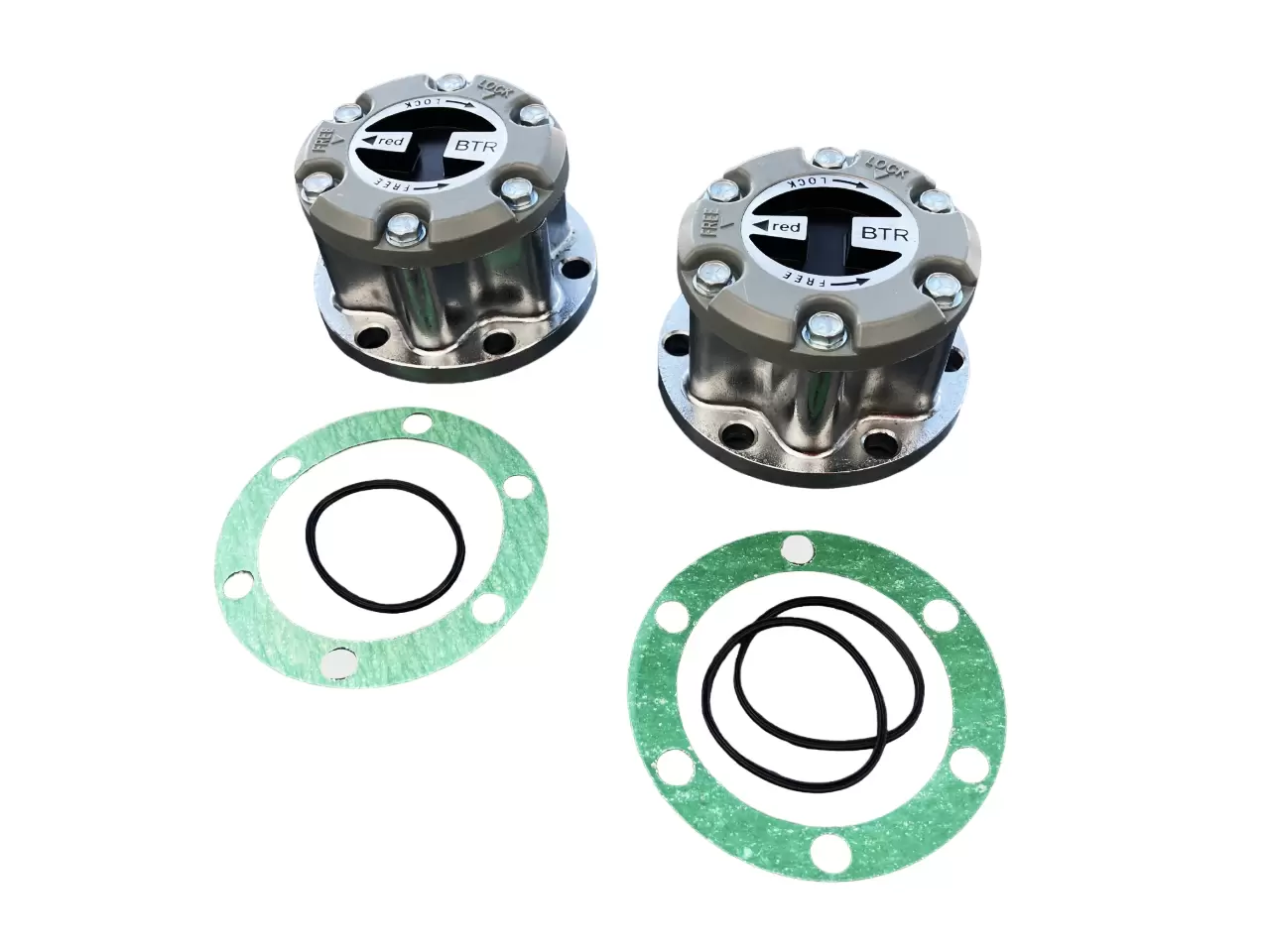

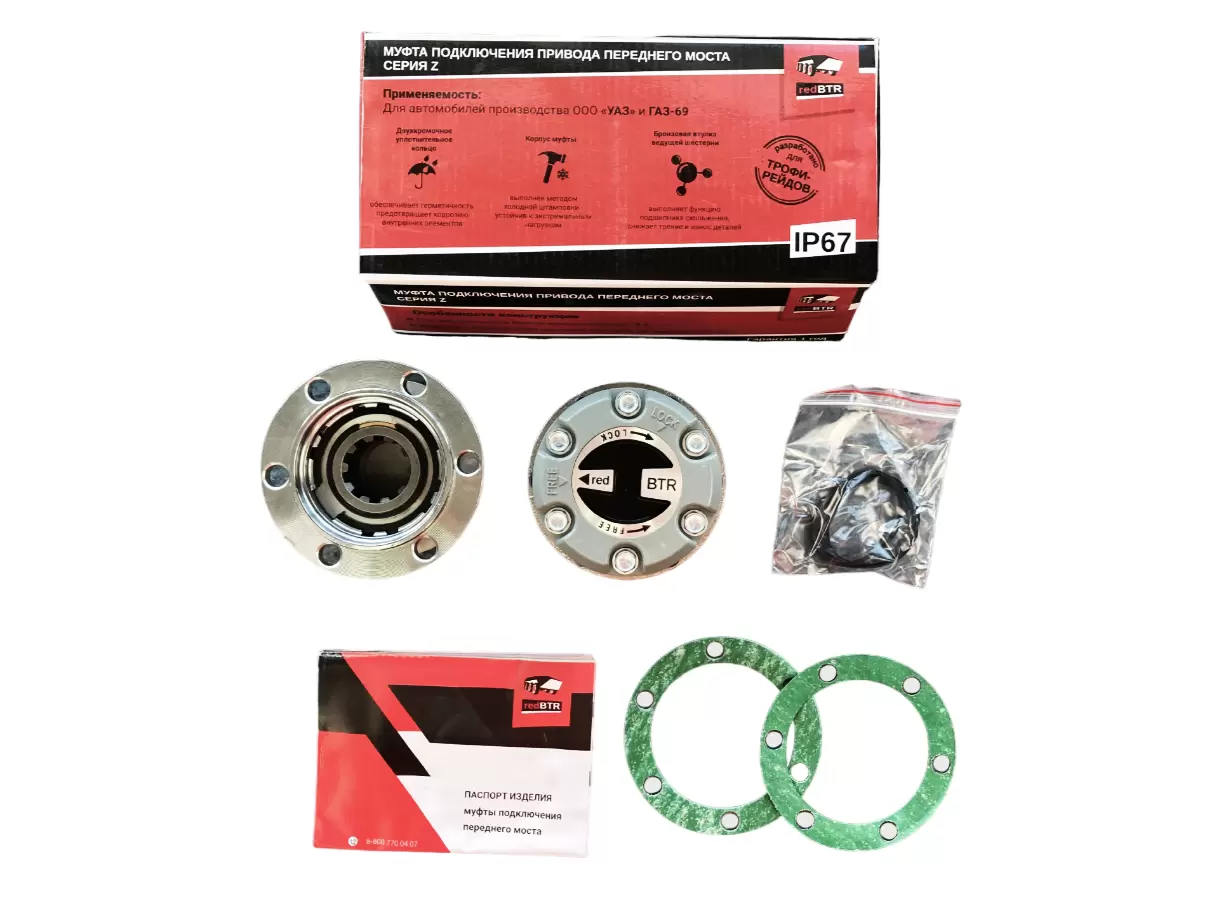

Комплектация
Муфта переключения переднего моста - 2 шт.

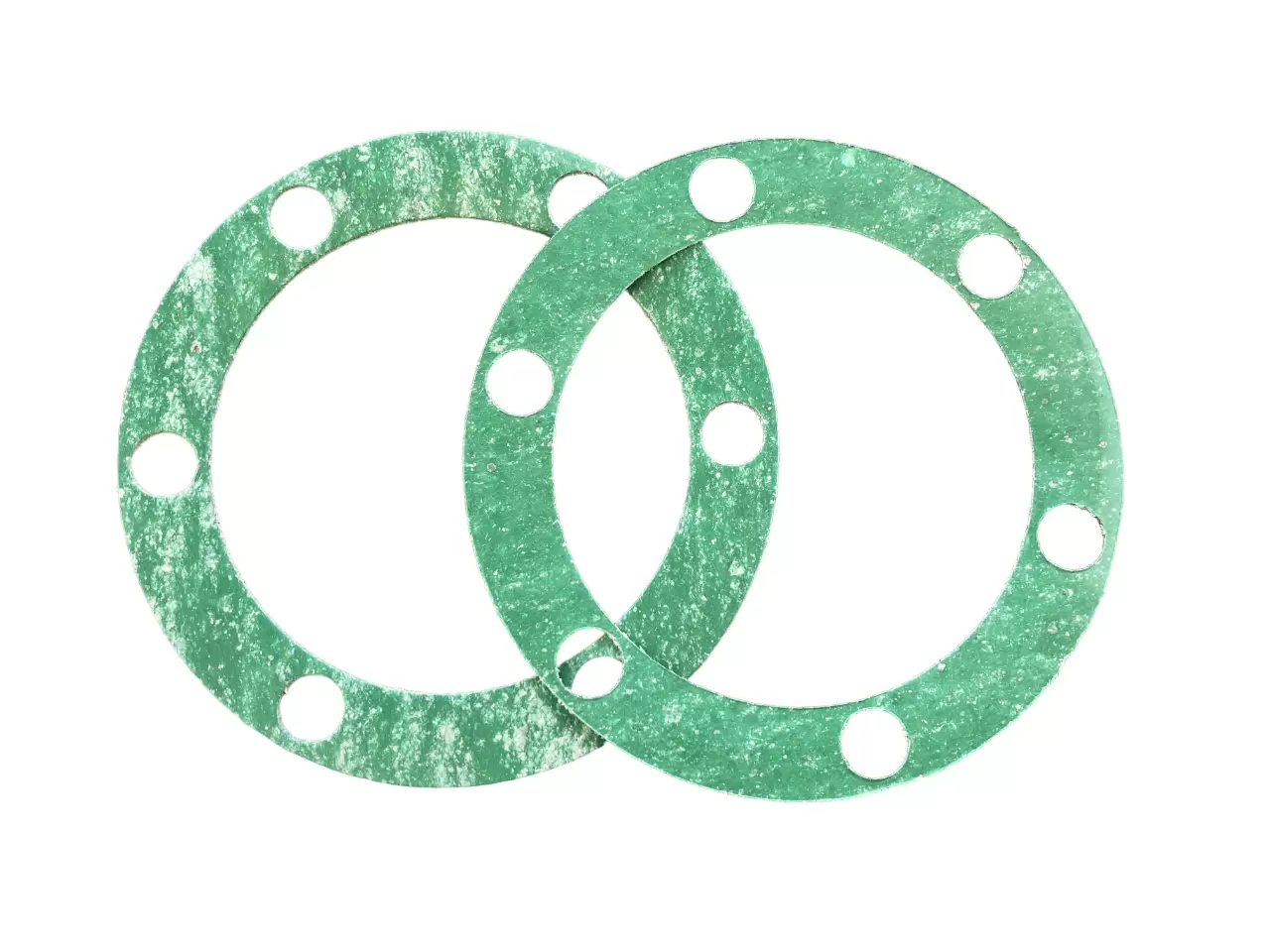

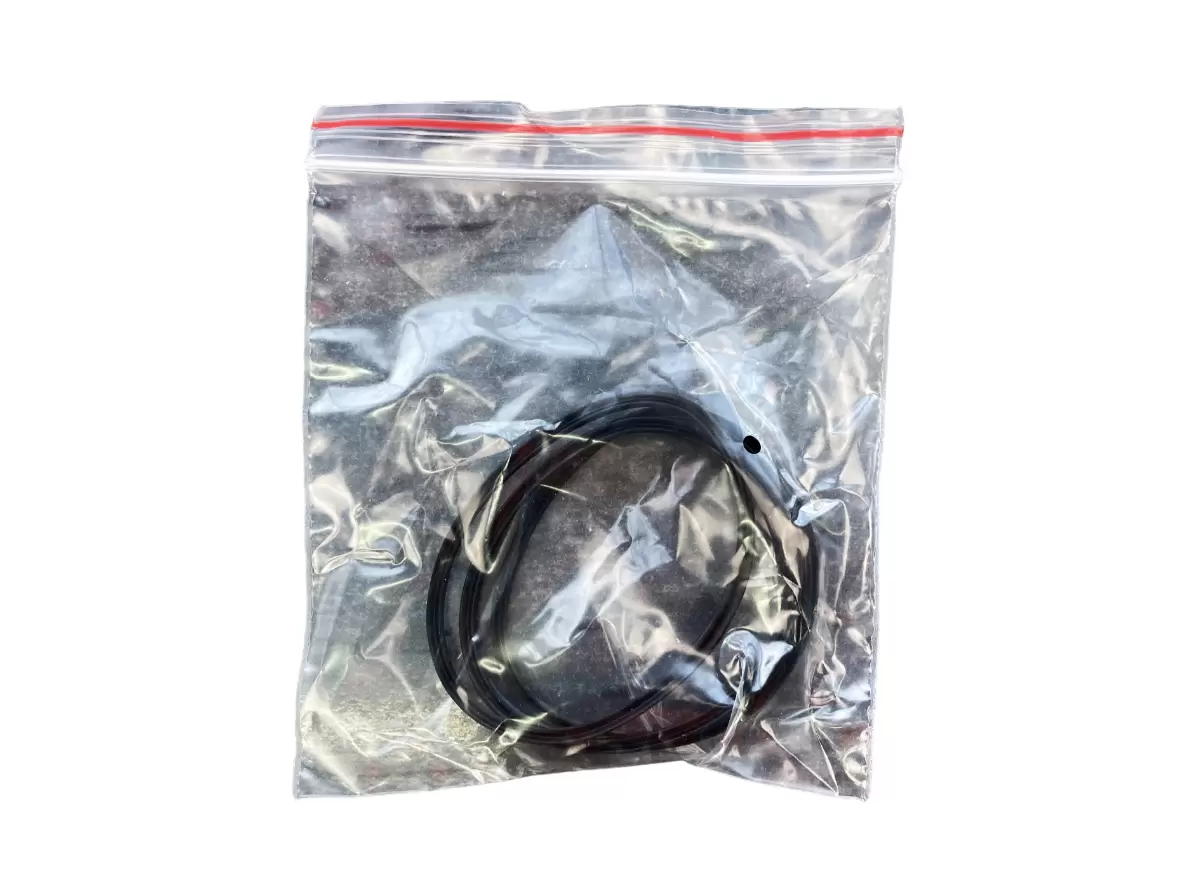

Уплотнительная прокладка - 2 шт.
Применяемость
Предназначена для автомобилей УАЗ всех модификаций любого года выпуска (469, 3151, Хантер, 452, 3303, 3741, 2206, Патриот, Пикап, Карго, Профи).
Установка
1. При наличии на автомобиле ведущих фланцев привода переднего моста демонтируйте их перед установкой муфт.
2. Очистите и обезжирьте привалочную поверхность ступицы автомобиля от грязи и смазки.
3. Для защиты узла от попадания влаги нанесите на привалочную плоскость ступицы герметик. После этого установите прокладку из комплекта, совместив отверстия в ней с отверстиями ступицы колеса.
4. Для установки каждой муфты требуется 6 болтов (можно использовать штатные болты крепления ведущего фланца). Нанесите герметик на резьбу болтов – это позволит предотвратить утечку смазки из ступицы.
5. Нанесите герметик на привалочную плоскость муфты.
6. Совместите шлицы муфты со шлицами привода переднего моста (ШРУСа) и закрепите муфту на ступице штатными болтами.
7. Если в процессе установки вы демонтировали верхнюю крышку муфты, установите ее на место и поверните рукоятку переключения режимов в положение 4х2 (блокирующая шестерня в положении «выключено», пружина сжата, шестерня находится возле крышки). Для муфт серии Х на винты М4 крепления крышки муфты нанесите герметик (туба с красной субстанцией) из комплекта поставки – это предотвратит отворачивание винтов в процессе эксплуатации.
Устанавливаются на ступицы колес переднего моста. Муфта (хаб) УАЗ устанавливается в мосты: Тимкен Спайсер Гибридный Редукторный.
Требования по технике безопасности.
1. Не устанавливайте муфты на автомобиль, не ознакомившись с руководством по эксплуатации.
2. Перед установкой муфт, автомобиль затормозить ручным тормозом и подложить "башмаки" под колесо.
Внимание! Муфты устанавливать и эксплуатировать только на автомобилях с технически исправным, приводом колёс!
