Муфты подключения переднего моста (хабы колесные) УАЗ (серия Х) redBTR
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Марка авто
- УАЗ 3163, Патриот
- УАЗ 452, Буханка
- УАЗ 469, Хантер
Каталожный номер
781010
Производитель
Габаритные размеры (для транспортировки)
Вес
2,7 кг.
Размеры (ДхШхВ)
7,5х24х12 см.
Описание
О товаре

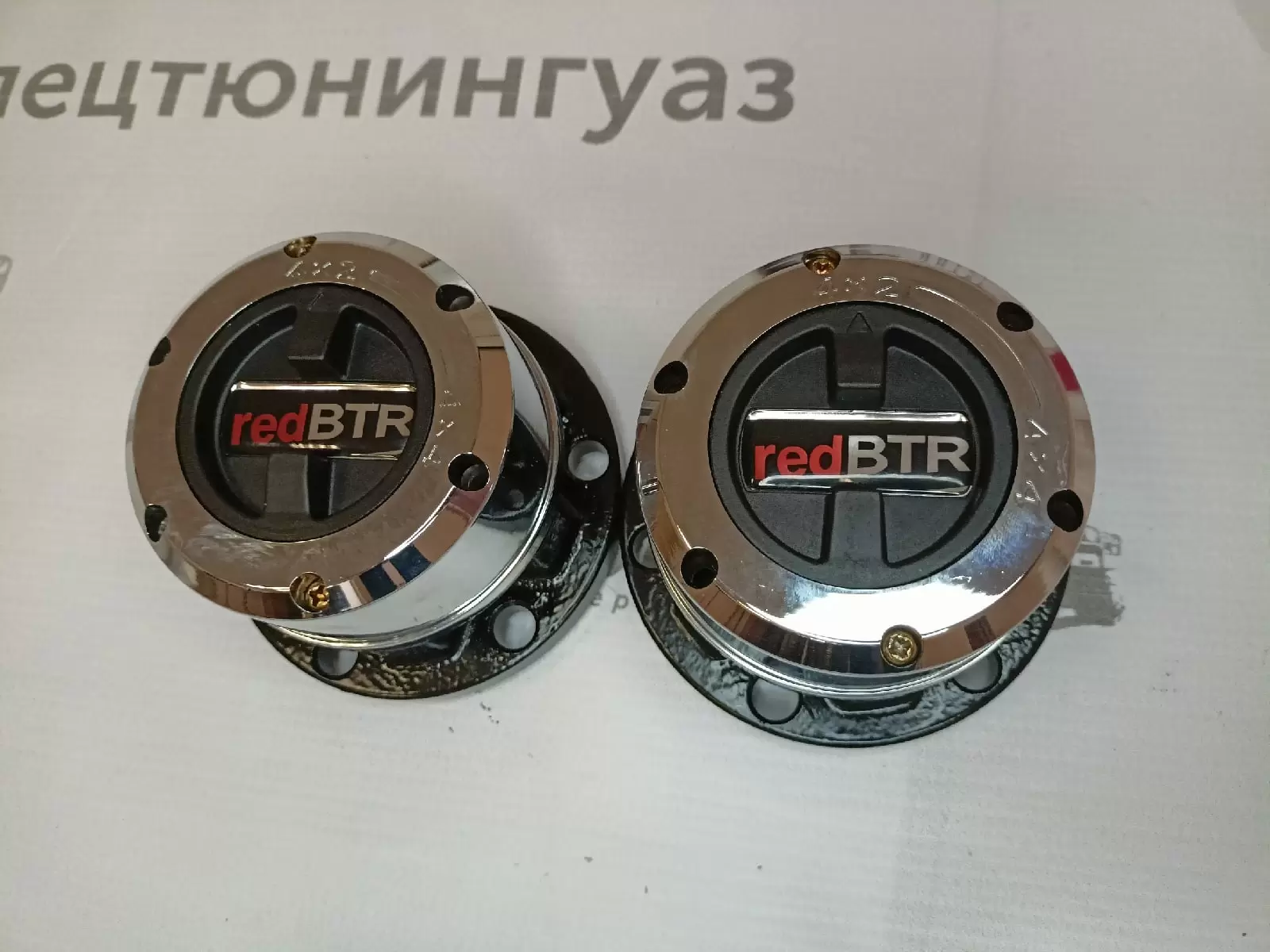

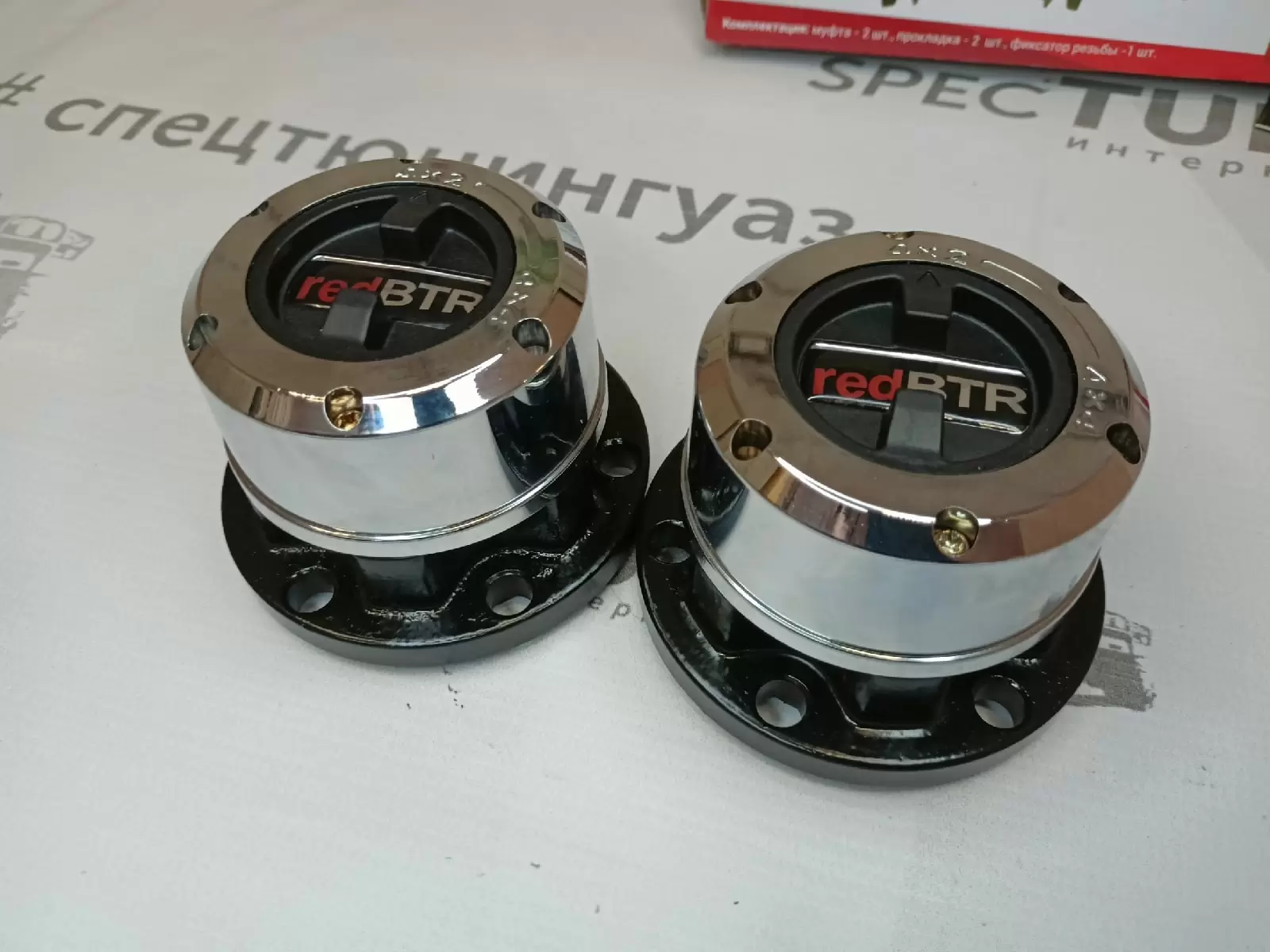

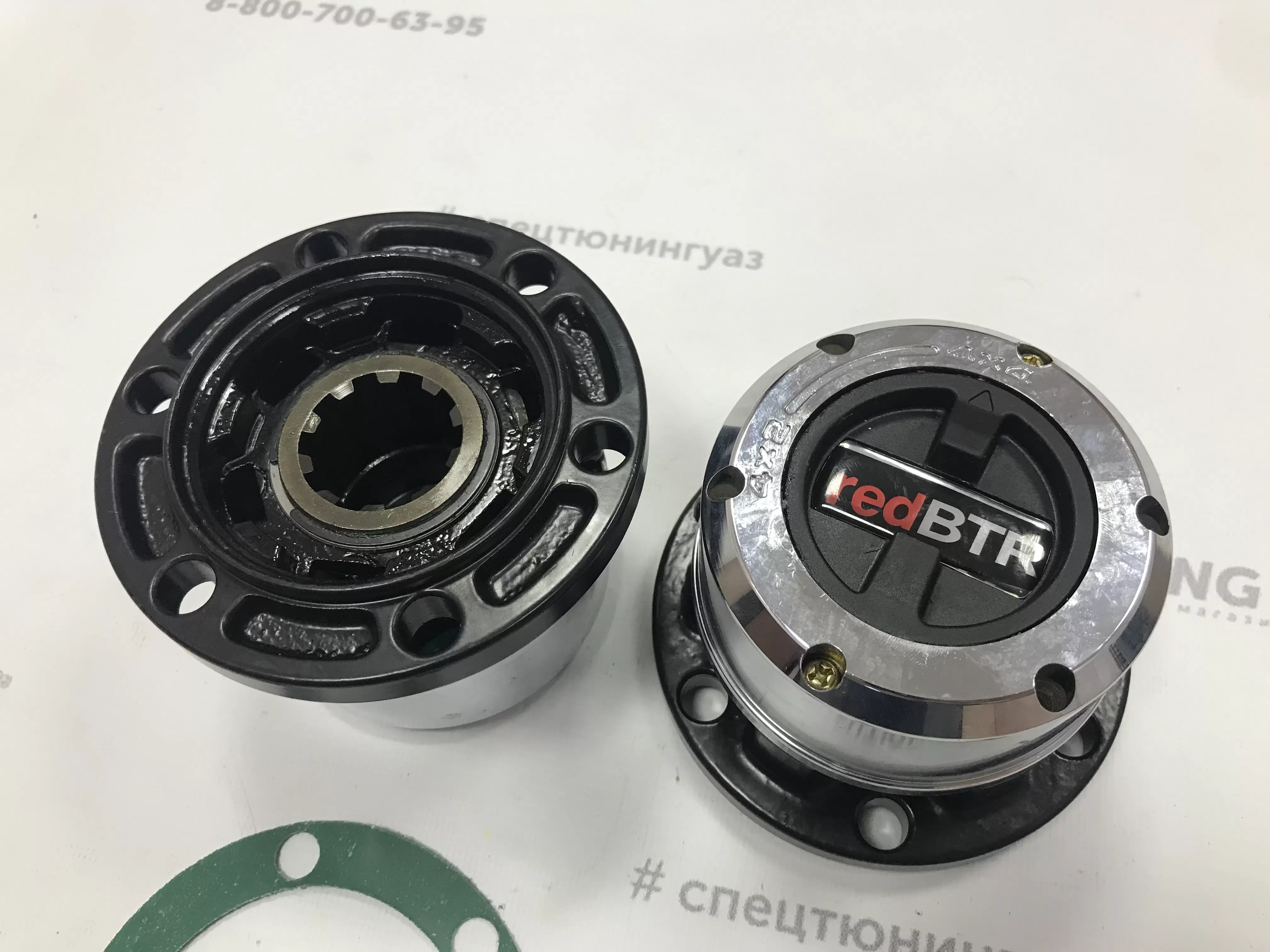

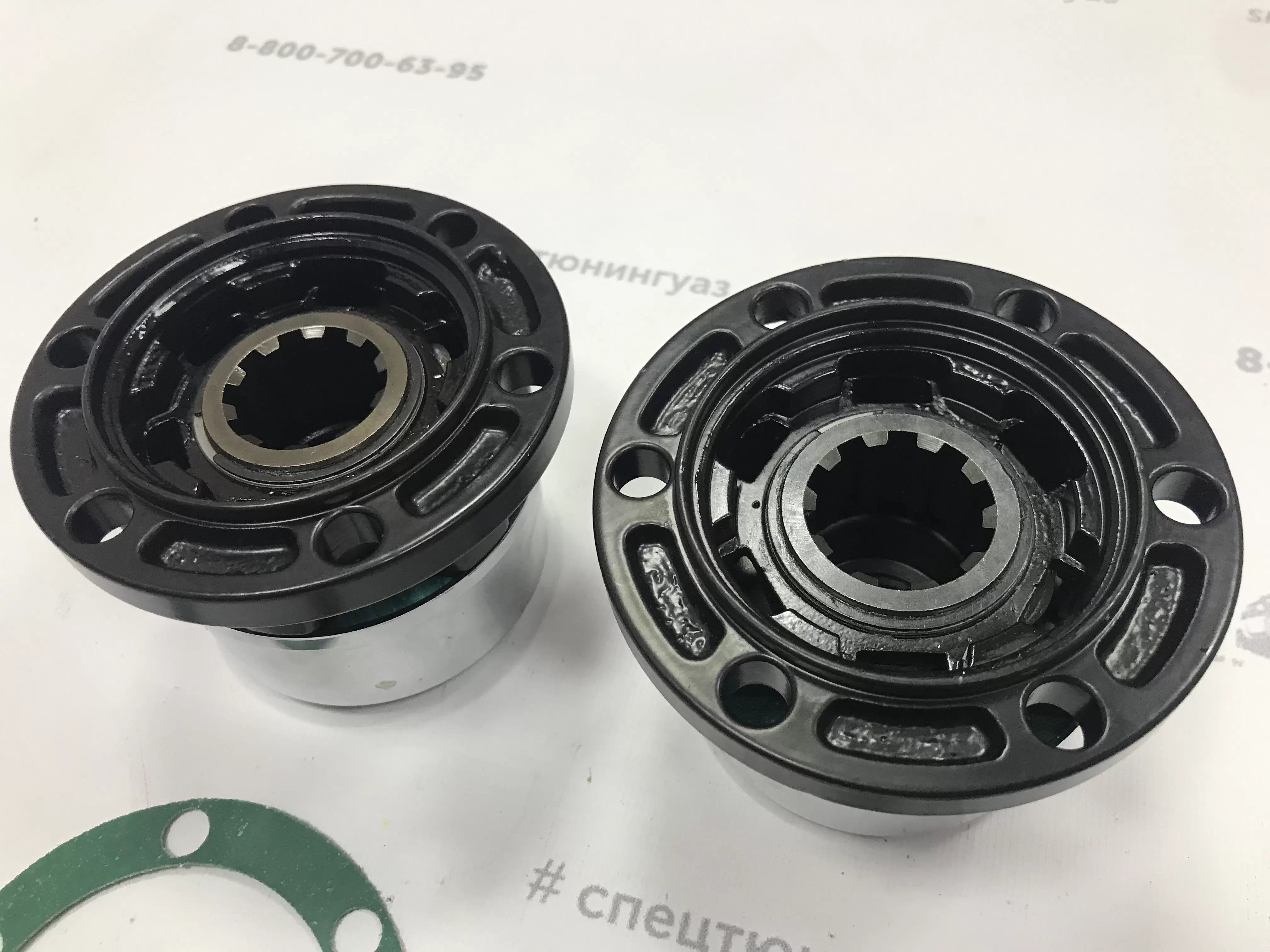

Муфты подключения переднего моста redBTR Серии Х для УАЗ имеют литой хромированный внешний корпус. В качестве подшипника скольжения использована бронзовая втулка, которая уменьшает трение и снижает износ деталей муфты. Эта серия колесных хабов имеет сильные технические и эстетические показатели.
- Ведущая и блокирующие шестерни закалены до твердости 59 HRC. При включении фиксируются пружиной увеличенной жесткости.
- Выдерживают диапазон рабочих температур от -40 градусов. до +50.
- Силиконовая прокладка на рукоятке надёжно защищает от влаги.
Технические характеристики

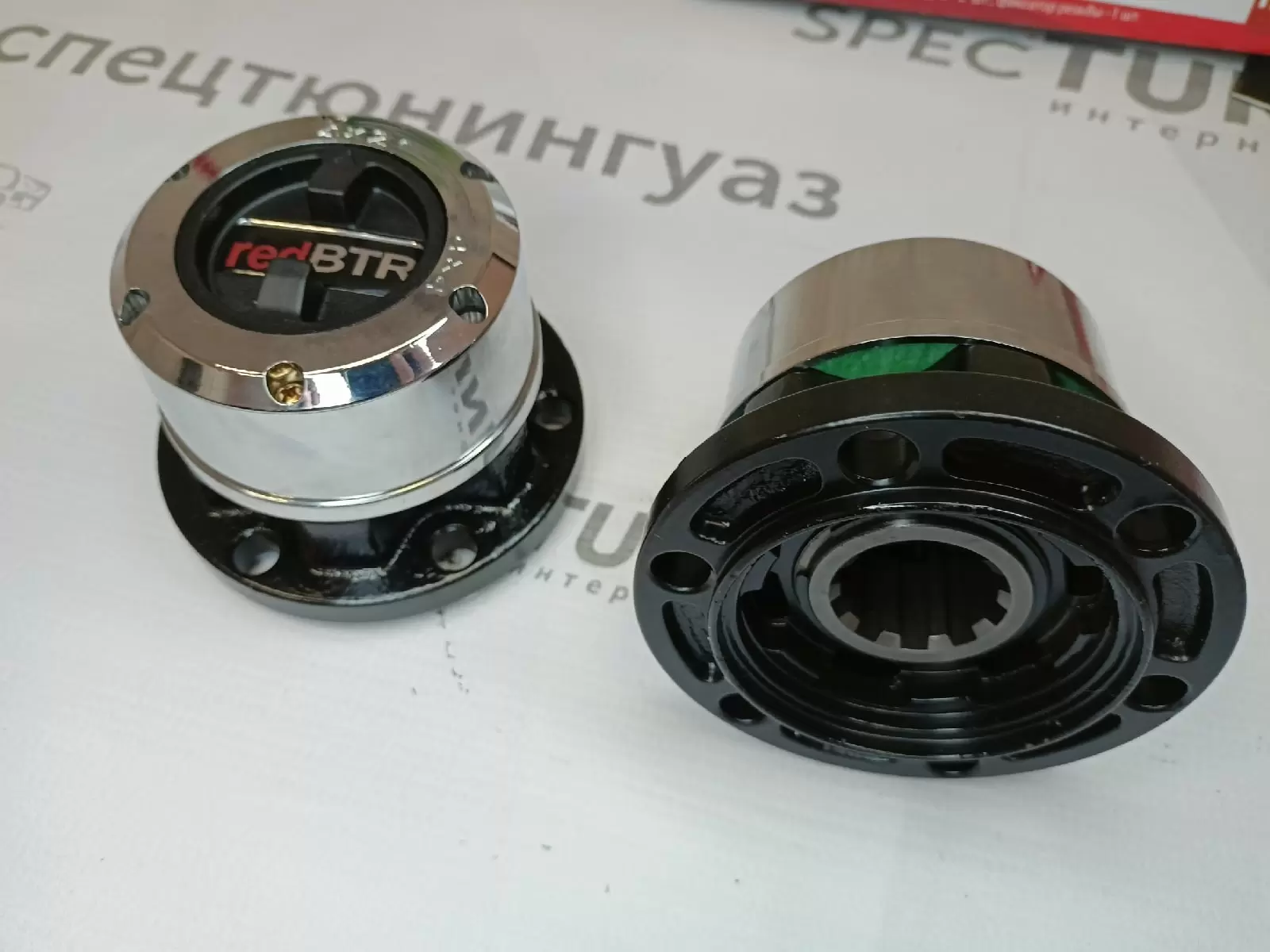

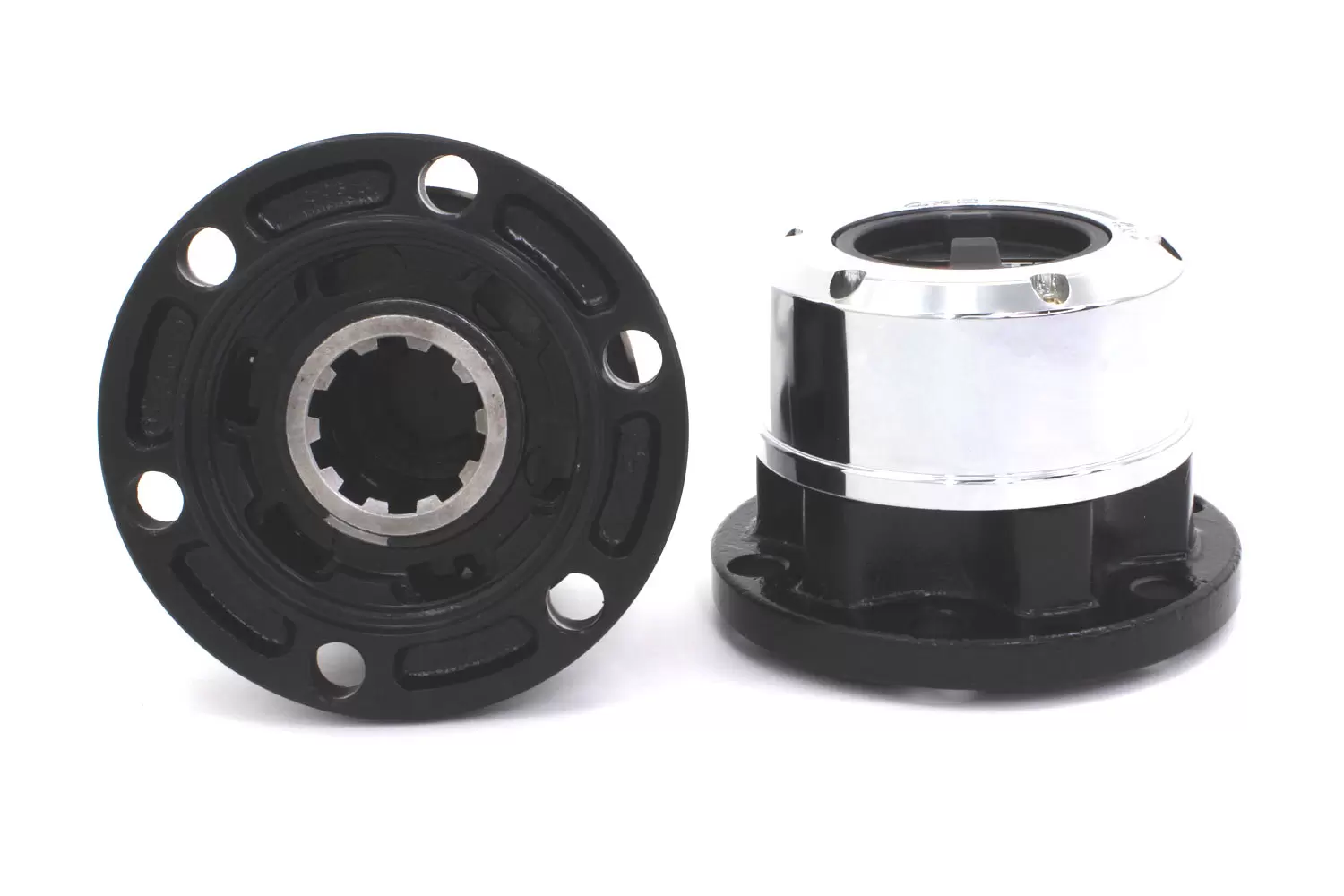

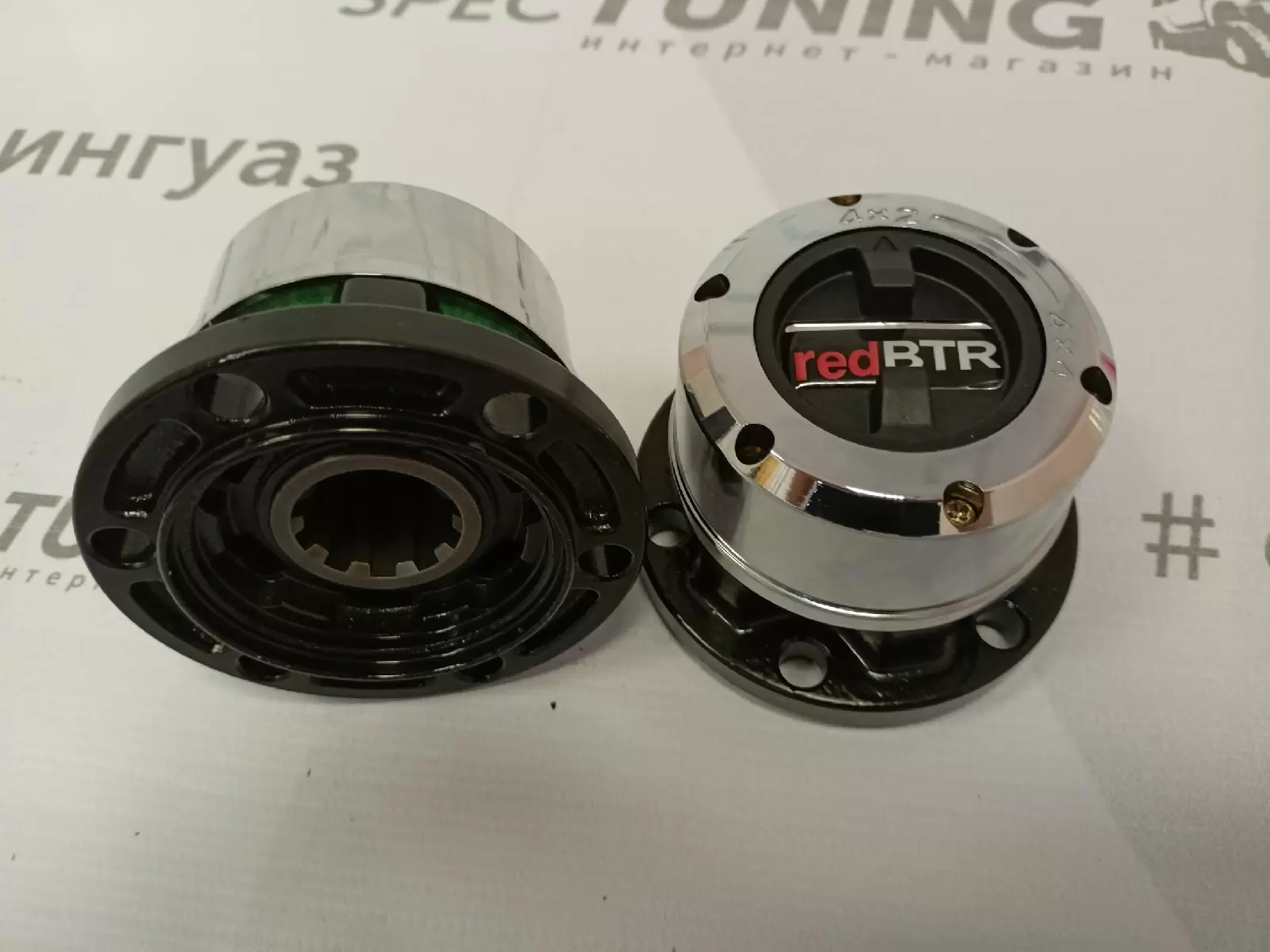

—Количество шлицев полуоси - 10
—Количество крепежных болтов - 6
—Диаметр расположения посадочных отверстий - 89,80 мм
—Применимы для автомобилей с колесами - до 33 дюймов

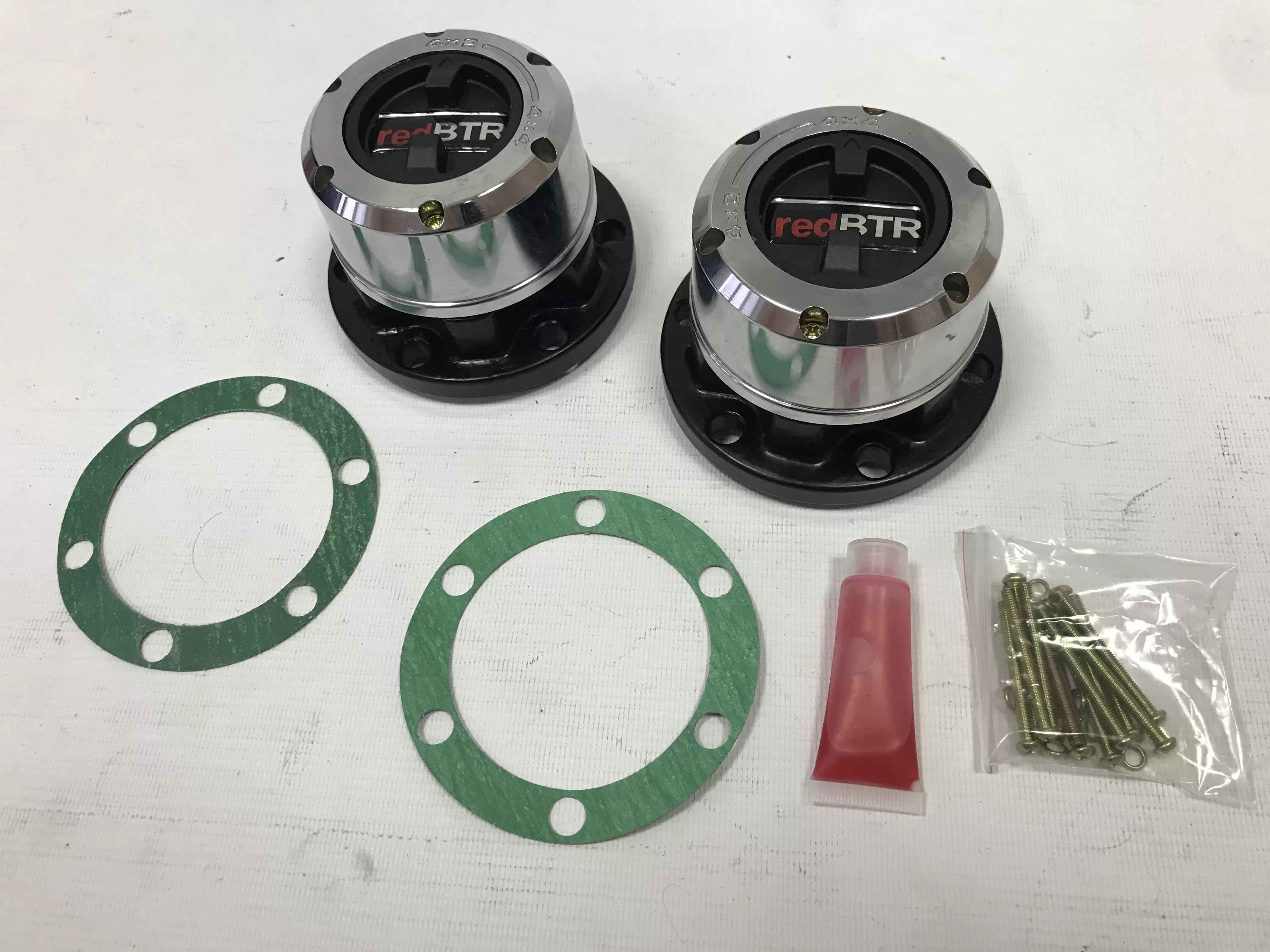

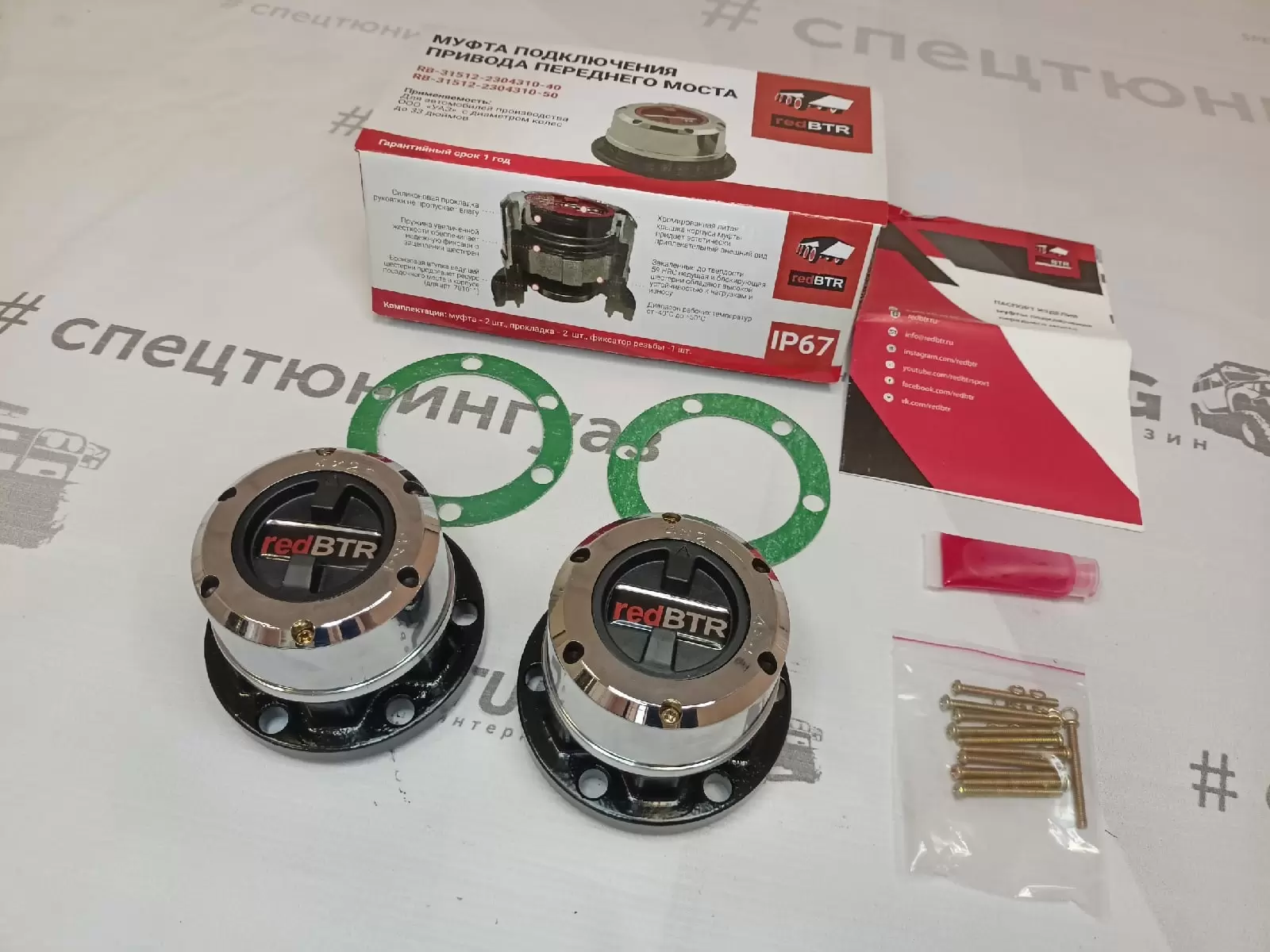

Комплектация
1.Муфта переключения переднего моста - 2 шт.
2.Уплотнительная прокладка - 2 шт.
3.Фиксатор резьбы - 1 шт.
Применяемость
Предназначена для автомобилей УАЗ всех модификаций любого года выпуска (469, 3151, Хантер, 452, 3303, 3741, 2206, Патриот, Пикап, Карго, Профи).
Установка
- Отвернуть 6 болтов со ступицы переднего колеса и снять шлицевой корпус.
- Вывернуть болт крепления шлицевой втулки, снять её с вала.
- Повернуть переключатель, устанавливаемой муфты, в положение "4х2".
- Установить муфту на ступицу переднего колеса, предварительно покрыв шлицевые и сопрягаемые поверхности муфты, тонким слоем смазки "Литол-24". Заполнение полости муфты смазкой не допускается.
- Закрепить муфту болтом с моментом затяжки 60..70 Н х м.
- Поворотом переключателя муфты в положение "4х4" , подключить переднее колесо к приводу передних колёс автомобиля. Включение муфты (сцепление шлицевых втулок) обеспечивается в начале движения автомобиля.
Устанавливаются на ступицы колес переднего моста. Муфта (хаб) УАЗ устанавливается в мосты: Тимкен Спайсер Гибридный Редукторный.
Требования по технике безопасности.
1. Не устанавливайте муфты на автомобиль, не ознакомившись с руководством по эксплуатации.
2. Перед установкой муфт, автомобиль затормозить ручным тормозом и подложить "башмаки" под колесо.
Внимание! Муфты устанавливать и эксплуатировать только на автомобилях с технически исправным, приводом колёс!
