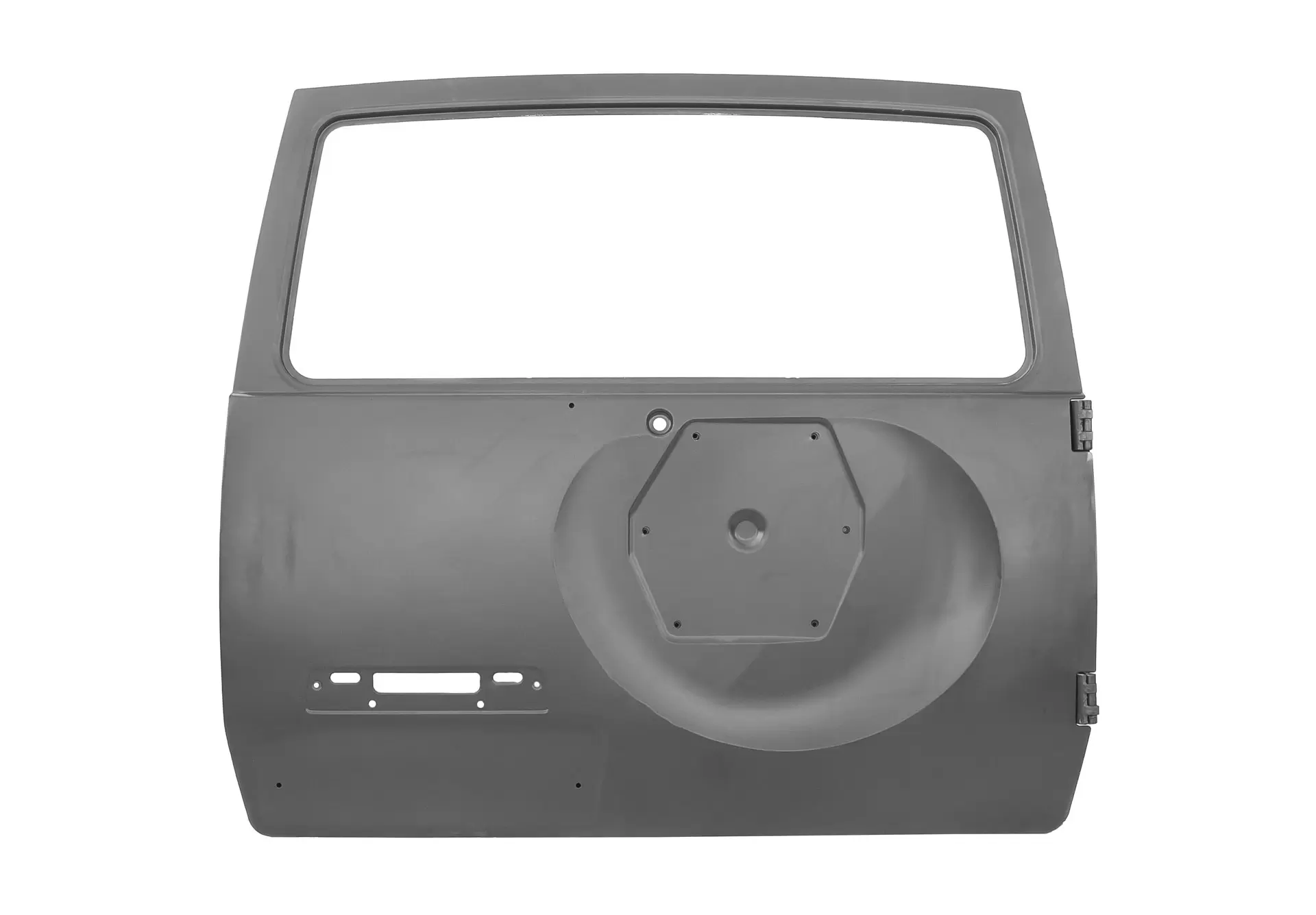

Дверь задка УАЗ Патриот с 2015 с кронштейном под стоп-сигнал
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
Применяемость
Применяется для УАЗ 3163 Патриот c 2015 года выпуска.
Снятие и установка двери
Вам потребуются: торцовая головка "на 17", вороток.
- Отсоедините провод от клеммы "минус" аккумуляторной батареи.
- Снимите дополнительный стоп-сигнал. Если вы снимаете дверь задка не для замены, привяжите проволоку к "плюсовому" проводу стоп-сигнала и извлеките провод из полости двери. Проволока должна остаться вместо провода, так как с ее помощью можно установить провод на место.
- Разъедините колодку жгута проводов электродвигателя очистителя стекла двери задка.
- Отсоедините колодку жгута проводов от электропривода блокировки замка двери задка.
- Отсоедините провода от выводов фонарей освещения номерного знака.
- Отсоедините шланг омывателя от штуцера его жиклера.
- Отсоедините от двери держатели жгута проводов двери задка и извлеките из двери наружу жгут проводов вместе со шлангом омывателя.
- Снимите штифт ограничителя открывания двери задка.
- Выверните три болта нижнего крепления двери задка к кузову, четыре болта верхнего крепления и снимите дверь задка с автомобиля.
- Установите дверь задка в порядке, обратном снятию.
Полезный совет.
Дверь задка громоздкая и тяжелая, поэтому рекомендуем снимать и устанавливать ее с помощником.
