Кулиса (ДЖОЙСТИК) УАЗ 452 (ЛИФТ 50-100 мм) нового образца "АвтоГур73"
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
- УАЗ 2206
- УАЗ 3303
- УАЗ 3741
- УАЗ 3909
- УАЗ 3962
- УАЗ 452, Буханка
Описание

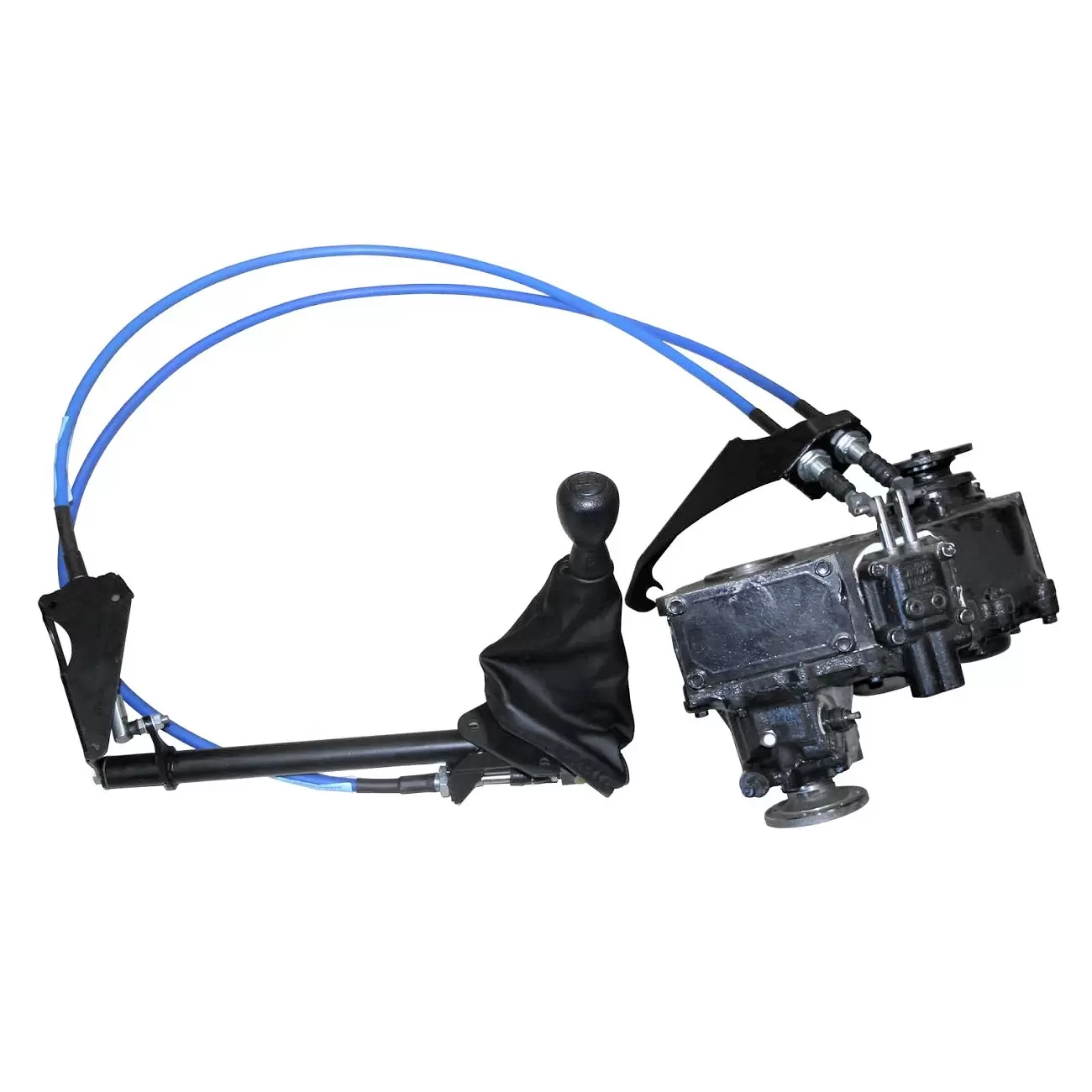

Кулиса (ДЖОЙСТИК) УАЗ 452 (ЛИФТ 50-100 мм) нового образца применяется для вышеперечисленных автомобилей УАЗ и других модификаций вагонной компоновки для лифтованных автомобилей при лифте кузова от 10-50 мм..Служит для управления механической КПП автомобилей УАЗ.Механизм универсальный и подходит для установки на автомобили любых годов выпуска и с различным типом двигателя. Полностью заменяет старый механизм, устанавливается под капот. Схема расположения передач остается прежней. Основой являются тросы двойного действия.
После сборки:
- Проверьте регулировку тросов. Возможно какой-то ход выставлен не правильно, и ход троса выбран до конца или выбран ход рукоятки;
- Проверьте точность положения вырезанного окна в капот;
- Проверьте, нет ли столкновения рукоятки о край окна или о кронштейн для чехла рукоятки. Также проверьте, не задевает ли палец троса за задний край; окна. При необходимости подогнуть задний край окна вверх для обеспечения зазоров;
- Проверьте затяжку всех соединений, креплений и контрогаек. Из за незатянутых креплений возникают дополнительные люфты;
- Тросу при установке надо в ручную придать форму близкую к рабочей. Это избавит от лишних напряжений внутри троса и излишнего трения;
- Рекомендуем использовать смазку на основе силиконовой. Аэрозоли, например используемые для замков дверей чтобы не замерзали, это уменьшает усилия и исключит вероятность примерзания внутреннего каната в холодное время, если нарушится герметичность. Для замазывания нужно вытянуть трос в одну сторону, сдвинуть пыльник, побрызгать на палец и подвигать. И так несколько раз, чтобы смазка затекла внутрь;
- Проверьте удлинители тросов (изогнутые тяги снизу) чтобы при работе они не сталкивались и не задевали другие детали;
- Для увеличения жёсткости соединений можно добавить увеличенные шайбы на крепление шарниров к флажкам КПП. То есть обжать шайбами резиновые подушки флажков КПП. Это избавит от дополнительных люфтов на флажках с изношенными резиновыми втулка.
ВАЖНО:
Первым устанавливается кулиса КПП. Соответственно, управление РК можно оставить старого образца на рычагах. То есть, не обязательно приобретать обе кулисы сразу, а как большинство наших покупателей, сперва ставят кулису КПП, убеждаются что это удобно, потом докупают кулису РК.
Кулису РК можно ставить только после установки кулисы КПП, так как кулиса РК устанавливается на освободившееся место от старого рычага КПП.

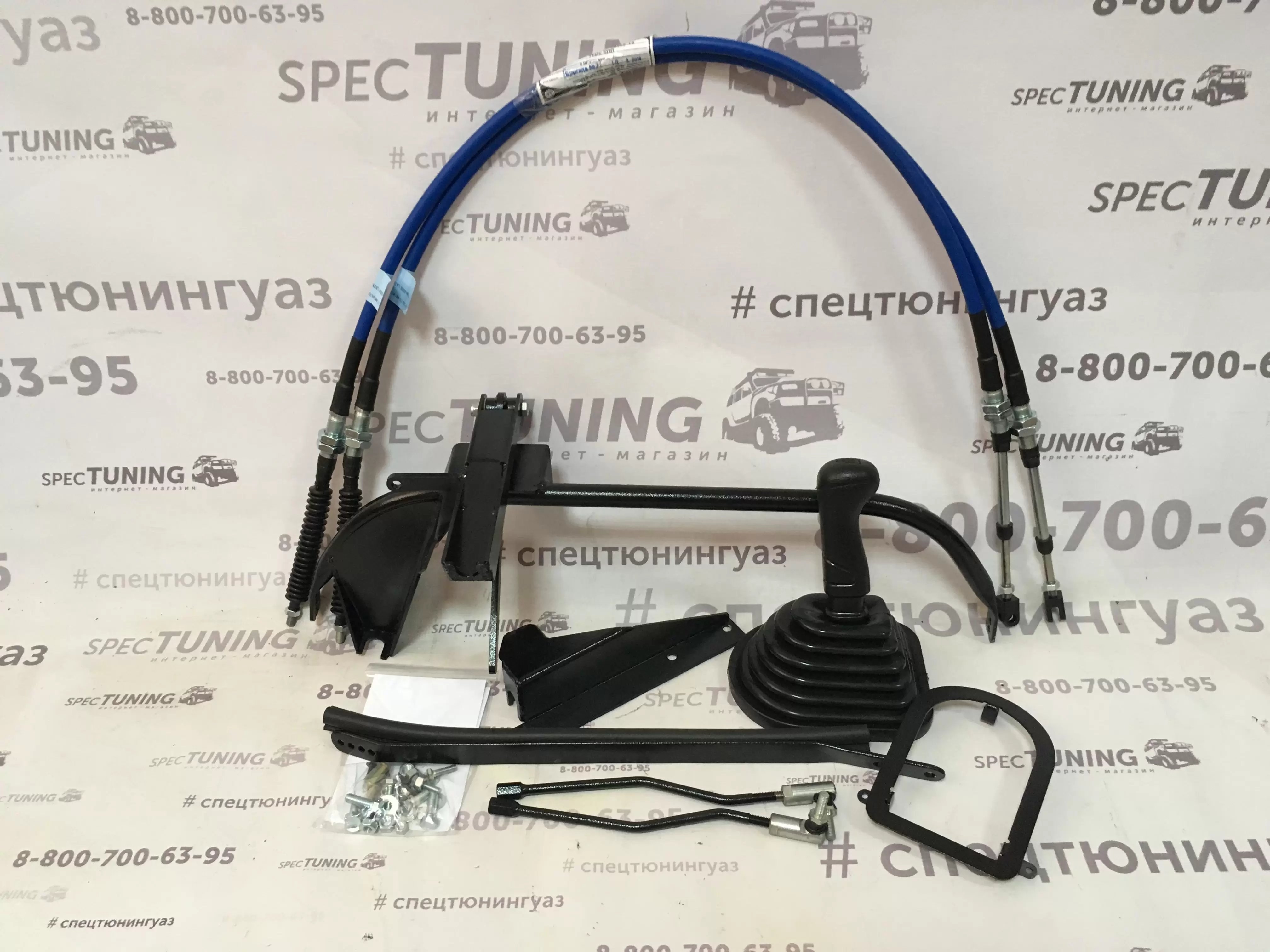

Состав комплекта:
- Кулиса (механизм);

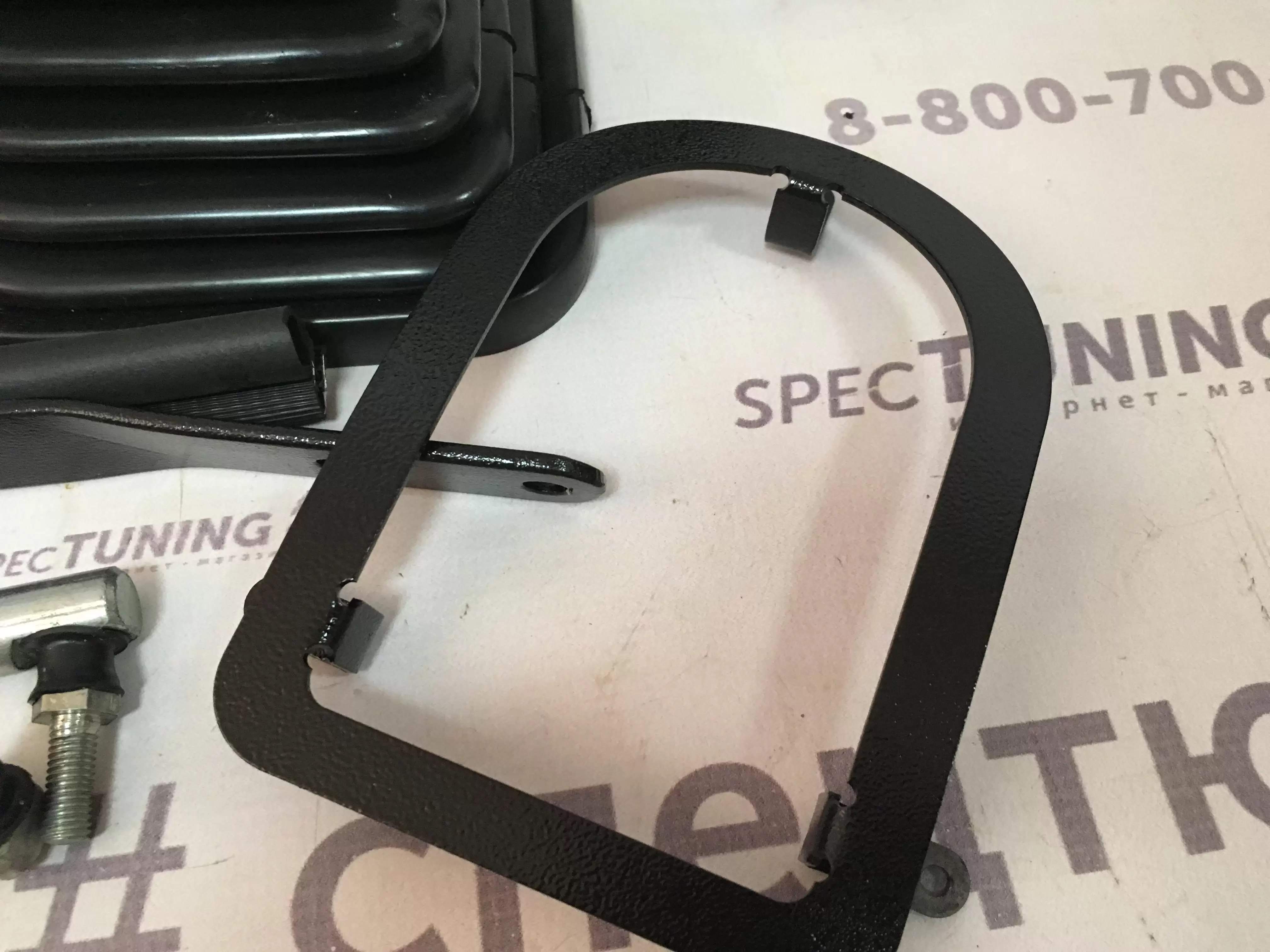

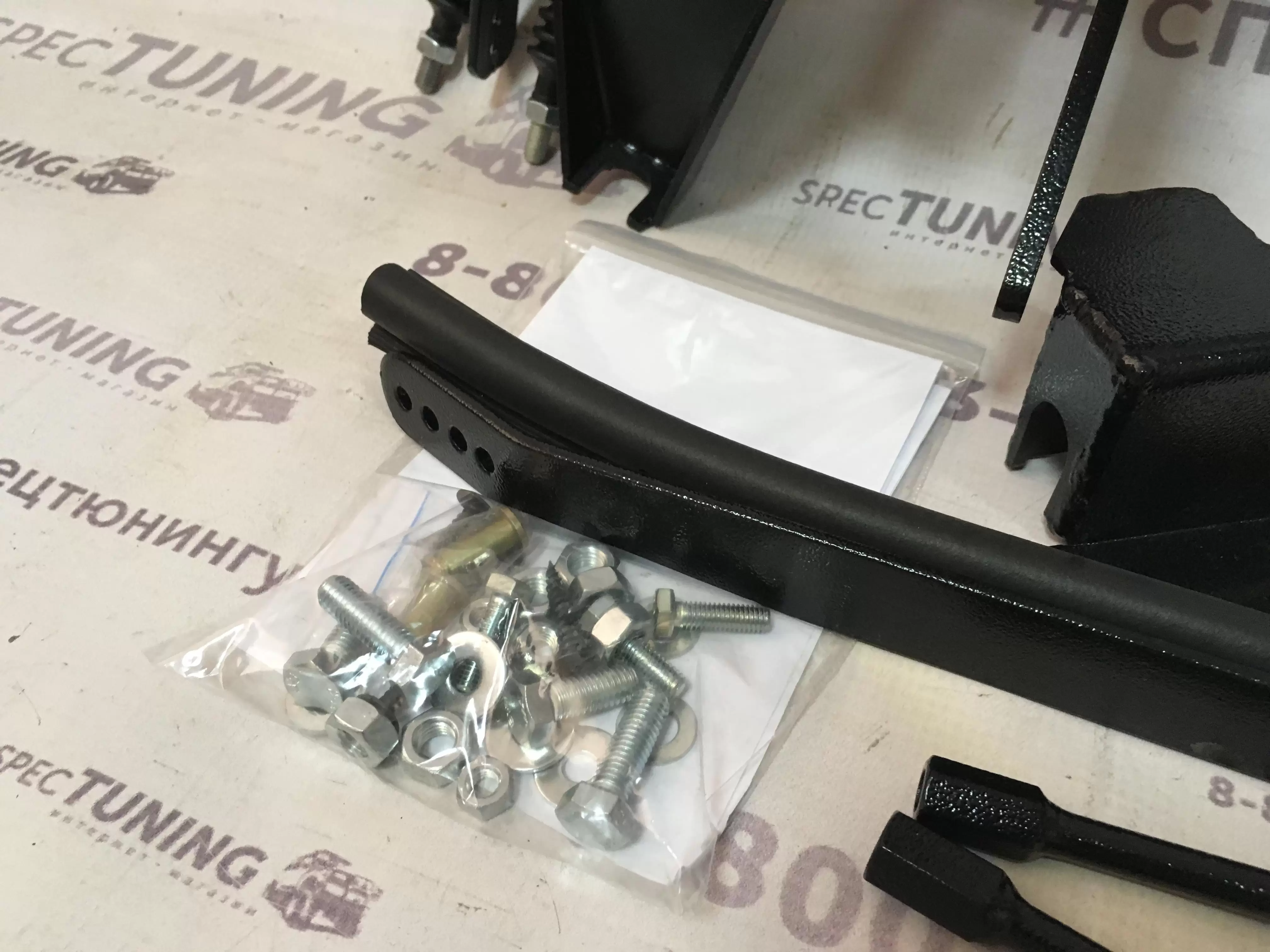

- Кронштейны крепления
- Кожух

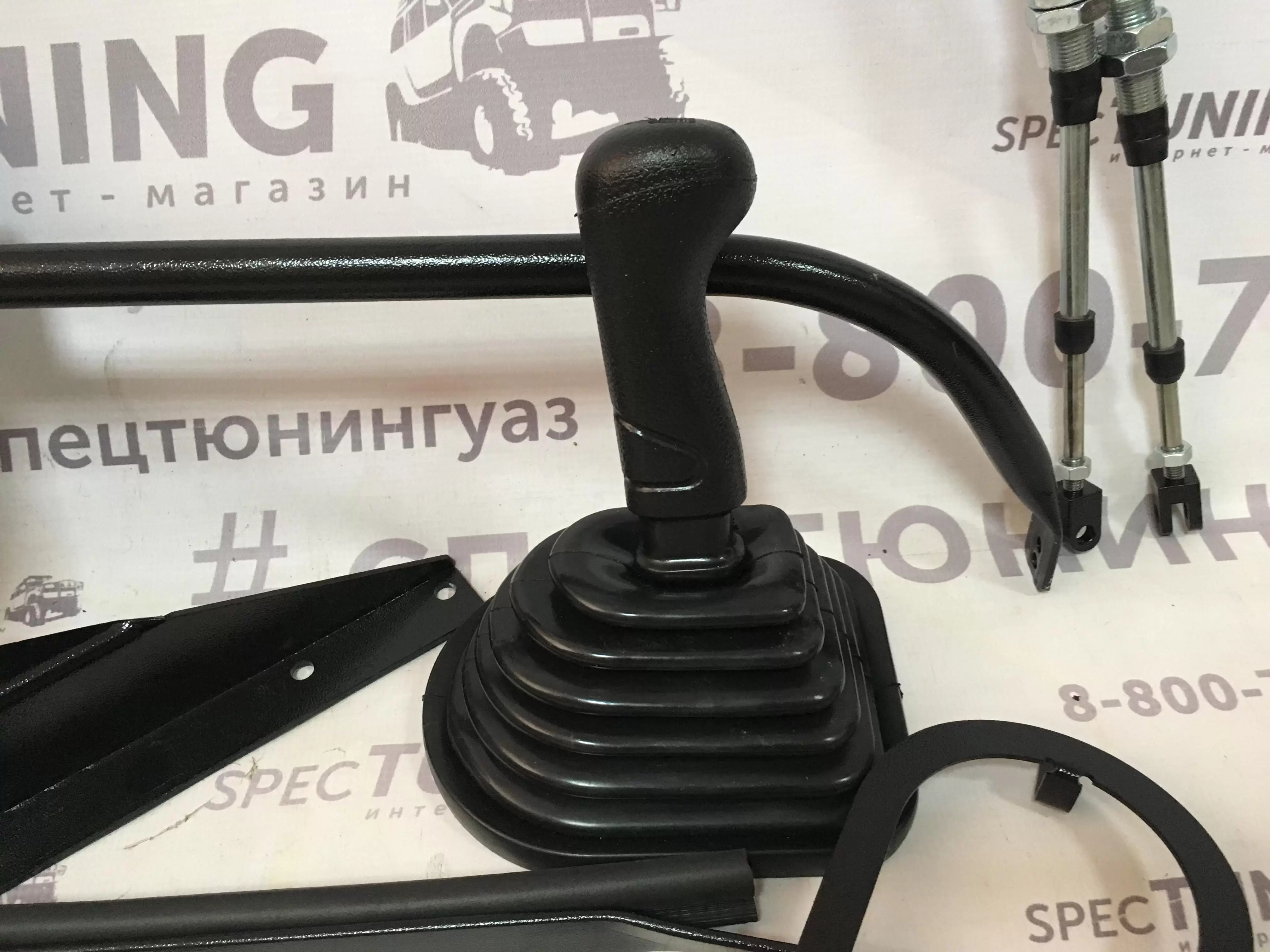

- Рукоятка
- Трос ТК н/о 452 ДЖОЙСТИК 1275 - 1 шт. Длина троса - 1,275 м
- Трос ТК н/о 452 ДЖОЙСТИК 1325 - 1 шт. Длина троса - 1,325 м
