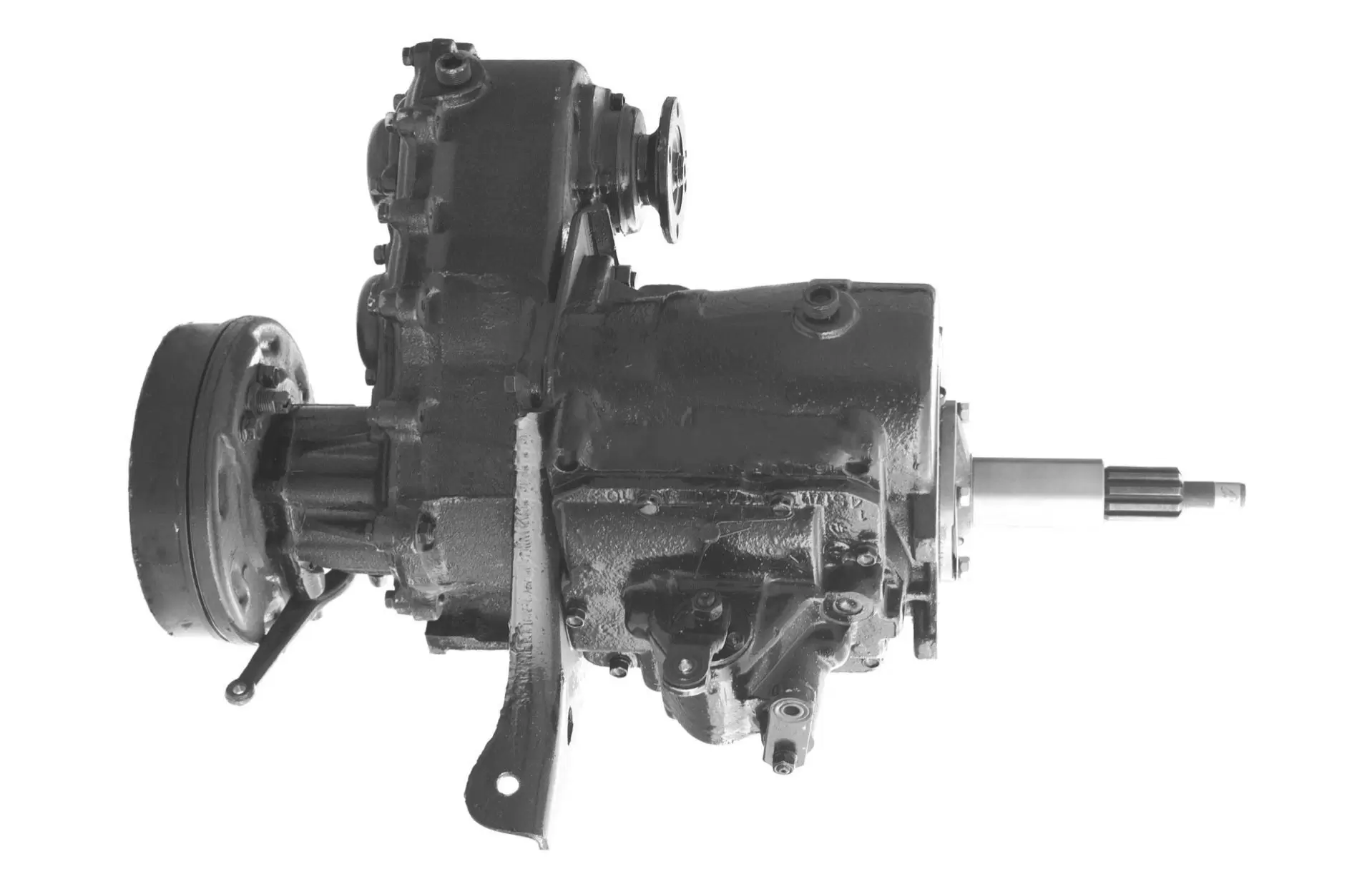

Агрегат в сборе на УАЗ 452 4-х ступка КПП+РК синхронизированная толстый вал

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

и т.д.

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
