Стартер УАЗ, ГАЗ "БАТЭ" (ЗМЗ 402, УМЗ 417, 421, 4216) редукторный 1,8 кВт
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание

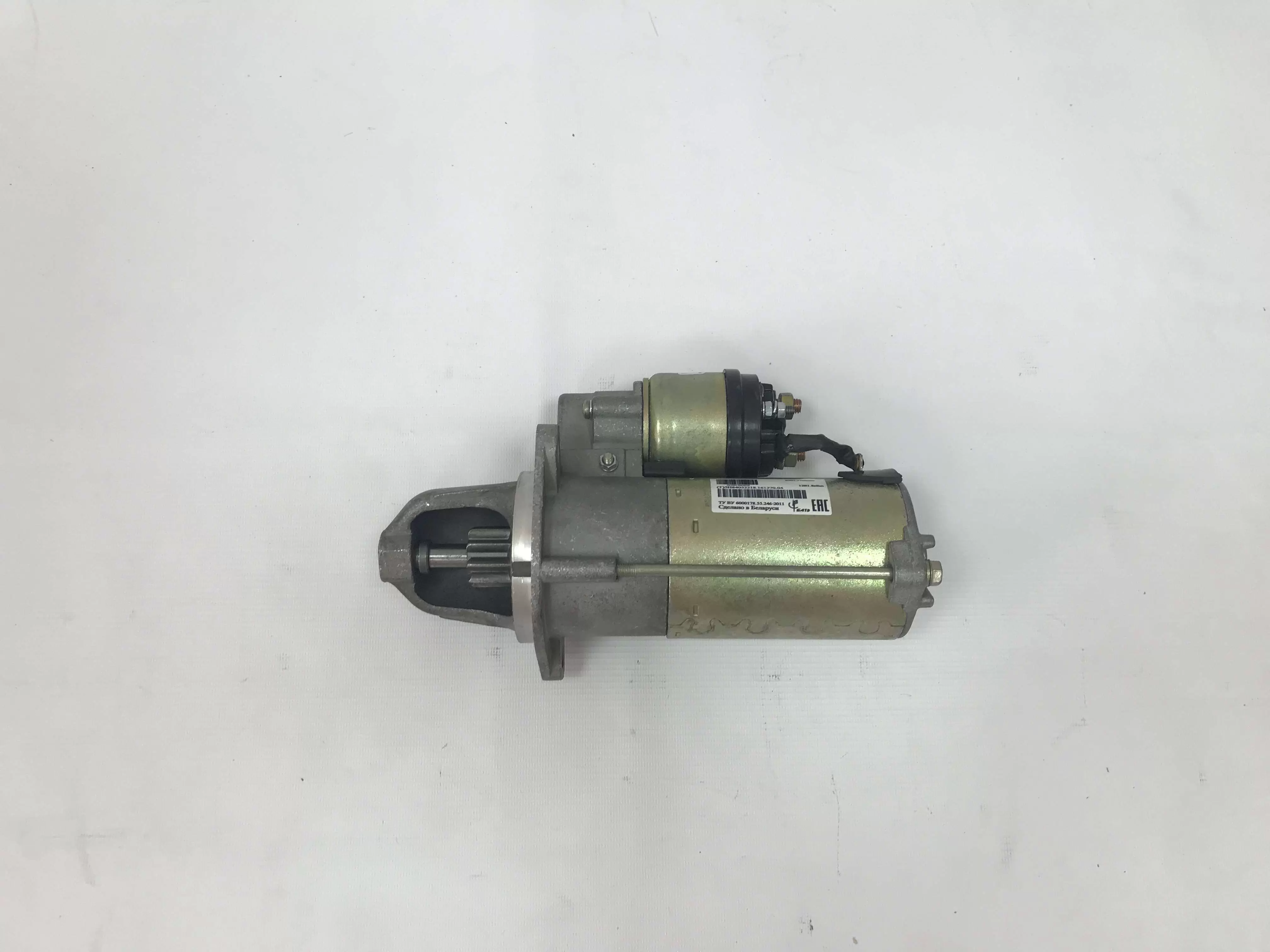

Редукторный Стартер на УАЗ, ГАЗ (ЗМЗ 402, 4021, 4026, УМЗ 4178, 4179, 4213, 4215, 4216) 1,8 кВт производство г. БАТЭ (Беларусь)
Применяемость: Двигатели ЗМЗ-402.10, — 4021.10, — 4025.10, — 4026.10, дв. УМЗ- 4178, — 4179, — 4213, — 420, — 4215, — 4216; автомобили ГАЗ, УАЗ, ЕрАЗ-3730 и их модификации. Стартер с планетарным редуктором (аналог стартера 422.3708000-01)
Основные характеристики:
Номинальное напряжение, В | 12 |
Емкость АКБ, А·ч | 55 |
Мощность ном. / пуск., кВт | 1,8 / 1,2 |
Направление вращения | правое |
Масса, кг | 4,0 |
Шестерня привода:
Число зубьев | 9 |
Модуль шестерни, мм | 2,5 |
Угол профиля зуба | 15° |
Комплектующие:
Привод — 6502.3708600
Реле — 5112.3708800
Якорь — 5112.3708200
Крышка с/п — 6502.3708400
Крышка с/к — 5112.3708300
Траверса (щеткодержатель*) — 5112.3708310
Катушка возбуждения — магниты 5112.3708102-01
Крышка реле — 5112.3708890
Катушка реле — 42.3708880-11
