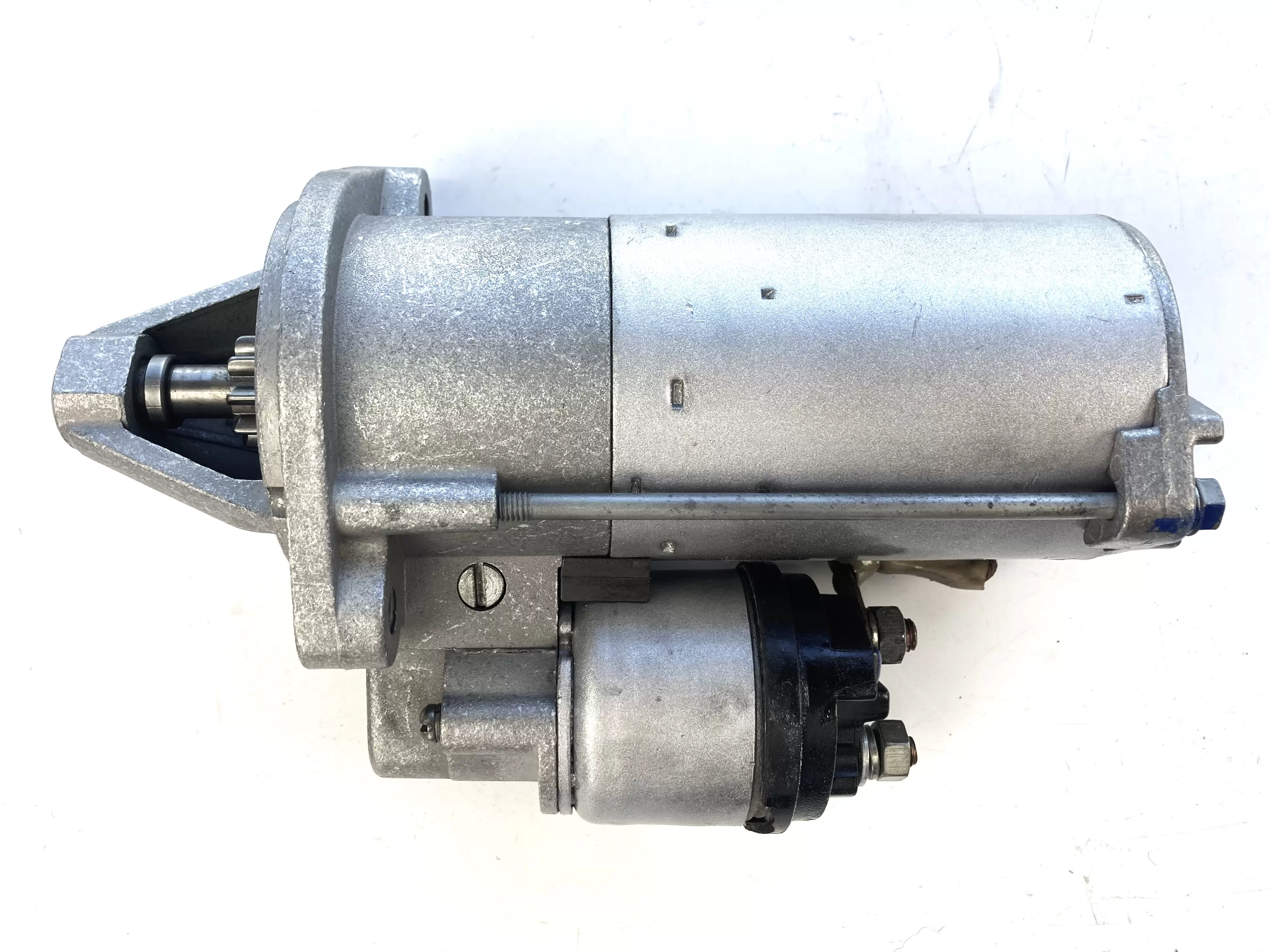

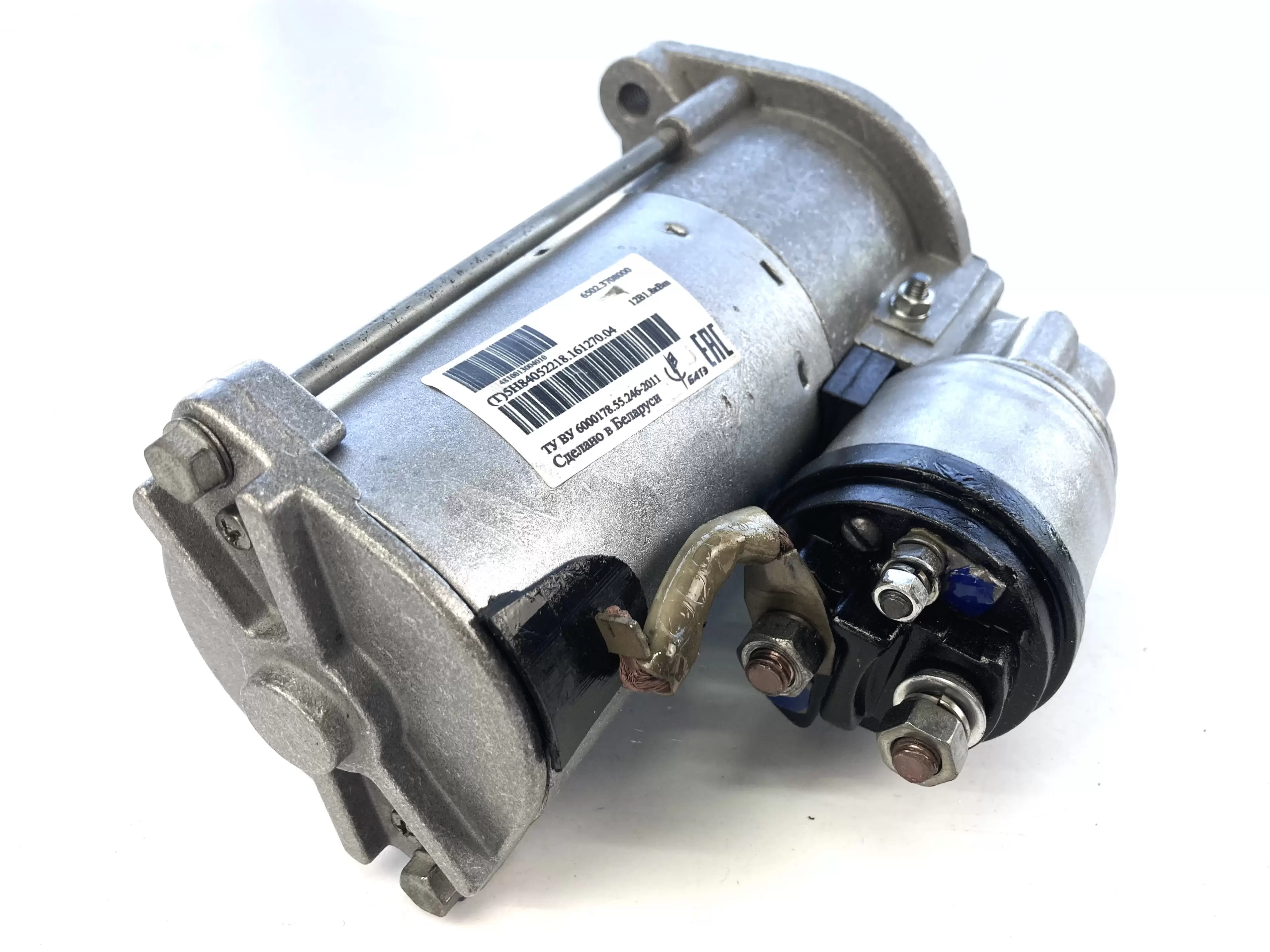

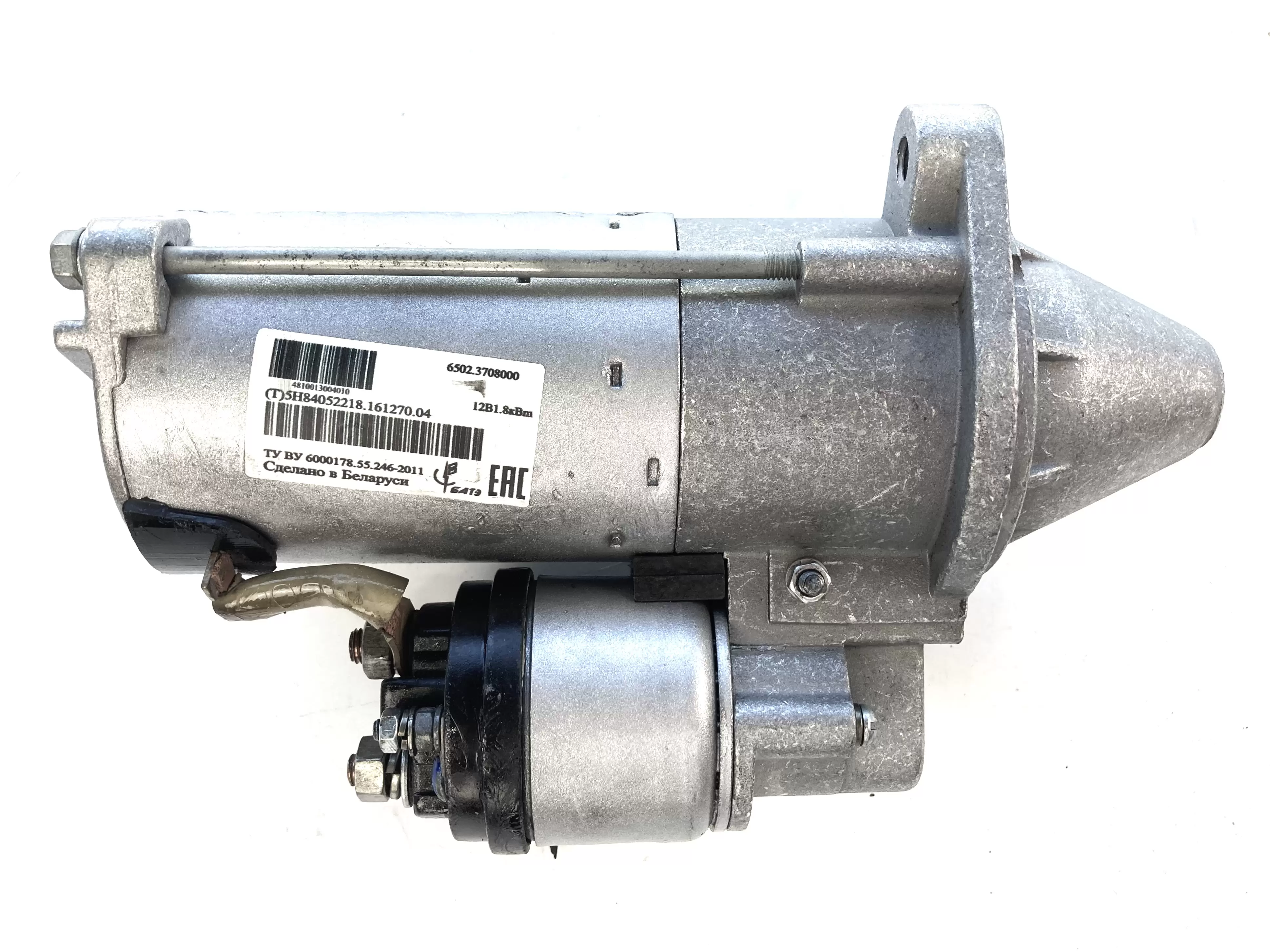

Стартер УАЗ, ГАЗ "БАТЭ" (ЗМЗ 405, 406, 409) редукторный 1,6 кВт
- Расшифровка каталожного номера
В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:
452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.
17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”
01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”
105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.
Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.
Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:
01 – 1-ый взаимозаменяемый вариант
02 – 2-рой взаимозаменяемый вариант
09 – 9-тый взаимозаменяемый вариант
10 – 1-ый невзаимозаменяемый вариант
11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10
12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10
20 – 2-рой невзаимозаменяемый вариант
21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20
и т.д.
Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.
Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.
Характеристики
Описание
Применяемость: Двигатели (EURO-3) ЗМЗ-405.10, — 406.10, — 409.10, — 5143.10 и их модификации; Автомобили ГАЗ, УАЗ. Стартер с планетарным редуктором, аналог стартера 42.3708-11.
Основные характеристики:
Номинальное напряжение, В | 12 |
Емкость АКБ, А·ч | 55 |
Мощность ном. / пуск., кВт | 1,8 / 1,2 |
Направление вращения | правое |
Масса, кг | 3,9 |

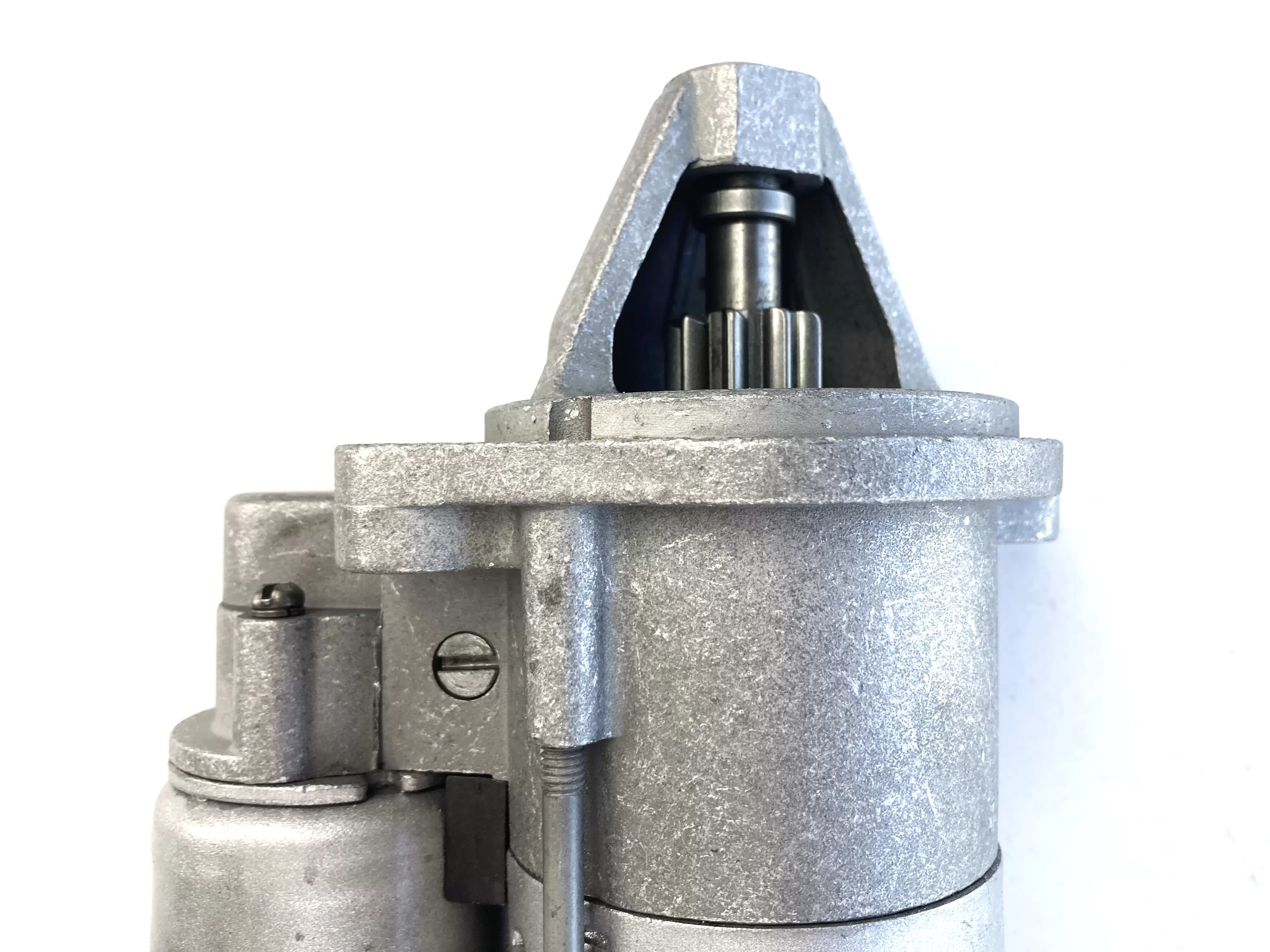

Шестерня привода:
Число зубьев | 9 |
Модуль шестерни, мм | 2,11667 |
Угол профиля зуба | 12° |
Комплектующие:
Привод — 5112.3708600 или 5112.3708600-01
Реле — 5112.3708800
Якорь — 5112.3708200
Крышка с/п — 5112.3708400
Крышка с/к — 5112.3708300
Траверса (щеткодержатель*) — 5112.3708310
Катушка возбуждения — магниты 5112.3708102
Крышка реле — 633.3708890-10 или 5112.3708890
Катушка реле — 42.3708880-11
